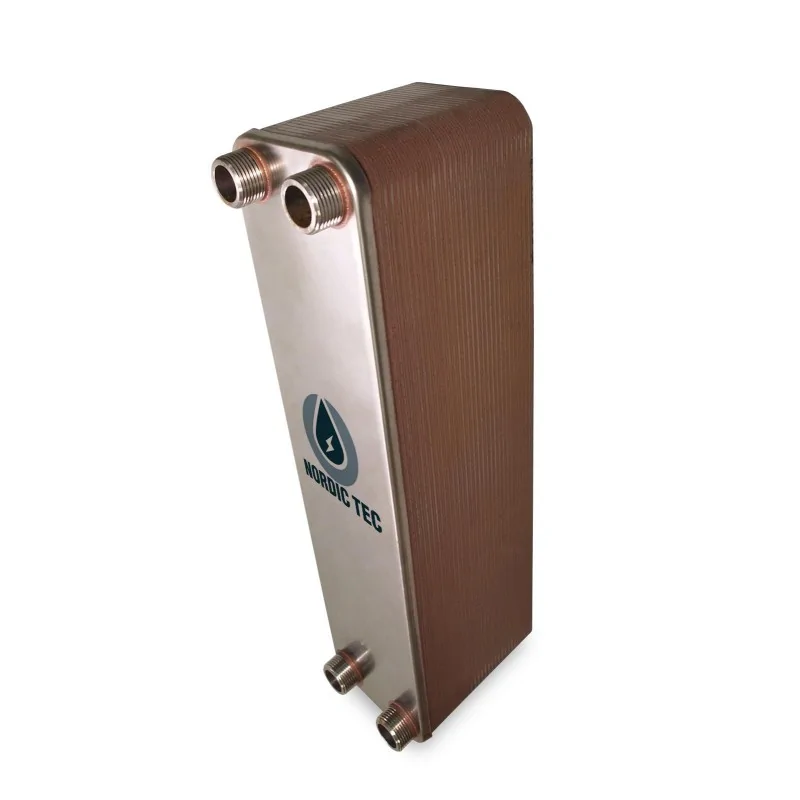

Wymiennik ciepła Ba-23-40 3/4" 20-45kW

Wymiennik płytowy 40 kW Nordic Tec Ba-23-40 - przyłącza 3/4", 40 płyt

Wymiennik ciepła 3/4" - Nordic Tec Ba-23-40

Informacje techniczne - wymiennik płytowy Ba-23-40:

• Stal nierdzewna 316L (kwasówka), lutowana miedzią 99,9% Cu

• Moc grzewcza - od 20 do 45 kW w zależności od temperatury zasilania

• Przyłącza: 4x 3/4"


• Ciśnienie robocze - do 20 bar

• Ciśnienie testowe - 40 bar

Model Ba-23-40 to klasyczny wymiennik ciecz-ciecz i nie powinien być poddawany pracy z mediami gazowymi, w szczególności wysokociśnieniowymi lub mającymi tendencję do wahań ciśnień czynnikami chłodniczymi, gazami chłodzącymi typu R32, R134A, R290 i wszystkie podobne.

• Dopuszczalna temperatura pracy: do +230°C,

• Przepływ - 4 m3/h



Powierzchnia wymiany ciepła wymienników ciepła Ba-23-40 - 0,920 m²

Najczęstsze zastosowanie wymiennika płytowego Ba-23-40:

• wymiennik płytowy 40 kW do kominków o mocy nawet do 30 kW - 32 kW
• wymiennik CO do kotłów grzewczych o mocy nawet do 30 kW - 35 kW
• wymiennik do C.W.U., w instalacjach z zasobnikiem ciepłej wody lub bez bufora
• wymiennik do kolektorów słonecznych (praca na glikolu) - w układzie podgrzewającym zasobnik CWU
• wymiennik do piwa / do chłodzenia brzeczki piwnej (piwowarstwo domowe)
• zastosowania przemysłowe / chłodnictwo

Wymiary:

Długość (A) - 315 mm
Szerokość (B) - 73 mm
Grubość (F) - 98 mm
Rozstaw przyłączy (C) - 278 mm
Rozstaw przyłączy (D) - 40 mm

________________

Wymiennik płytowy 40 kw - Ba-23-40

Wymiennik płytowy 40 kW - (właściwie jego moc nominalna wyliczana jest na 45 kW) na 3/4" marki Nordic Tec. Należy pamiętać, że moc nominalna jest jedynie orientacyjnym wskaźnikiem i nie powinna być jedynym czynnikiem doboru wymiennika płytowego. Głównym czynnikiem doboru powinna pozostawać powierzchnia płyt (która w wypadku powyższego modelu wynosi 0,92 m²). Należy również pamiętać, że z reguły moc nominalna wymiennika nie powinna być interpretowana jako moc kotła CO, kominka itd - z którym ma pracować urządzenie.
Wymiennik płytowy 40kW zalecany jest do kotłów CO o mocy z reguły do 30-35 kW oraz do kominków z płaszczem wodnym o mocy 30 kW - 32 kW.

Płytowy wymiennik ciepła w instalacji CO - Ba-23-40 Nordic Tec

Rola płytowego wymiennika ciepła w instalacji CO jest ściśle uzależniona od źródła ciepła jakie mamy w naszym układzie jako główne urządzenie grzewcze, ale także (w niektórych instalacjach CO) od dodatkowych źródeł ciepła. Trzeba bowiem wspomnieć, że wymiennik płytowy może łączyć np. 2 urządzenia grzewcze - z których jedno może pracować w układzie otwartym, a drugie w zamkniętym. Jest to dość typowa sytuacja gdy płytowy wymiennik ciepła w instalacji CO łączy kominek z płaszczem wodnym (układ otwarty) oraz np. kocioł gazowy lub pompę ciepła (układ zamknięty).

Z reguły chodzi więc o połączenie owych dwóch układów z odcięciem możliwości mieszania się owych układów. Są jednak sytuacje, w których płytowy wymiennik ciepła w instalacji CO spełnia funkcję, która nie polega na łączeniu 2 źródeł ciepła - ponieważ występuje tylko jedno źródło ciepła. Mimo tego - okazuje się, że warto je oddzielić wymiennikiem dla jego ochrony. Taka sytuacja często ma miejsce gdy w starym budynku opartym na wysłużonej instalacji CO układu otwartego - podłączamy kocioł kondensacyjny lub elektryczny - który z natury rzeczy musi pracować w układzie zamkniętym. Wówczas nie musimy przerabiać całego budynku na układ zamknięty (w szczególności gdy nie mamy na to przewidzianych środków, bo łączy się to z gruntowną przebudową instalacji, czy właściwie stworzeniem jej od nowa w całym budynku). Zastosowanie płytowego wymiennika ciepła rozwiąże ten problem.

Warunkiem prawidłowej pracy płytowego wymiennika ciepła w instalacji CO - jest jego prawidłowy dobór. Ten model 40 płytowy, tj. Ba-23-40 sprawdzi się z urządzeniami grzewczymi, powyżej 30 kW mocy nominalnej.
