Wymiennik ciepła Nordic Tec Ba-60-20 - przyłącza 5/4", 20 płytowy

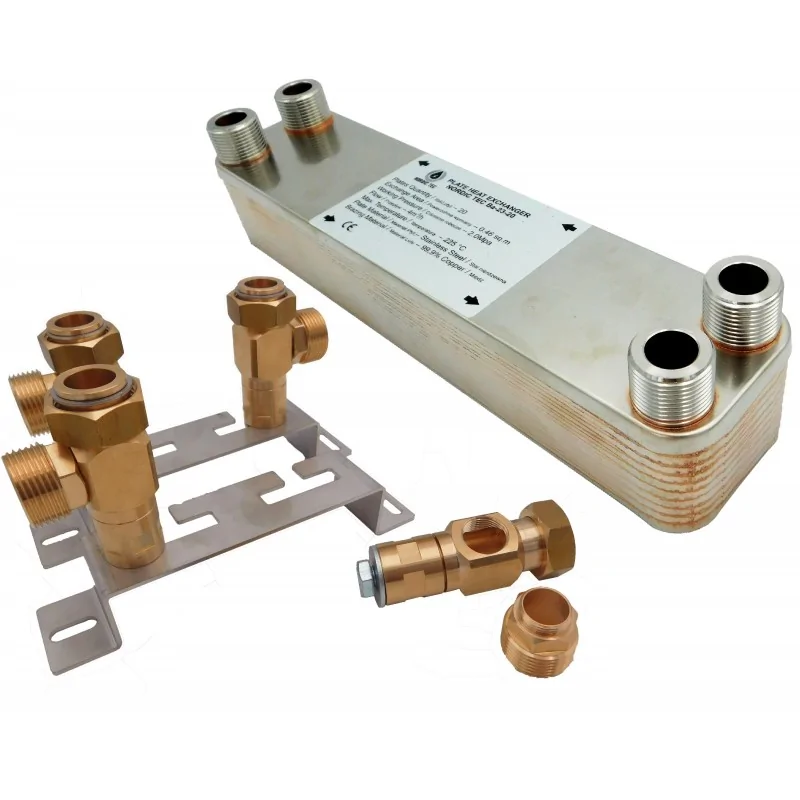

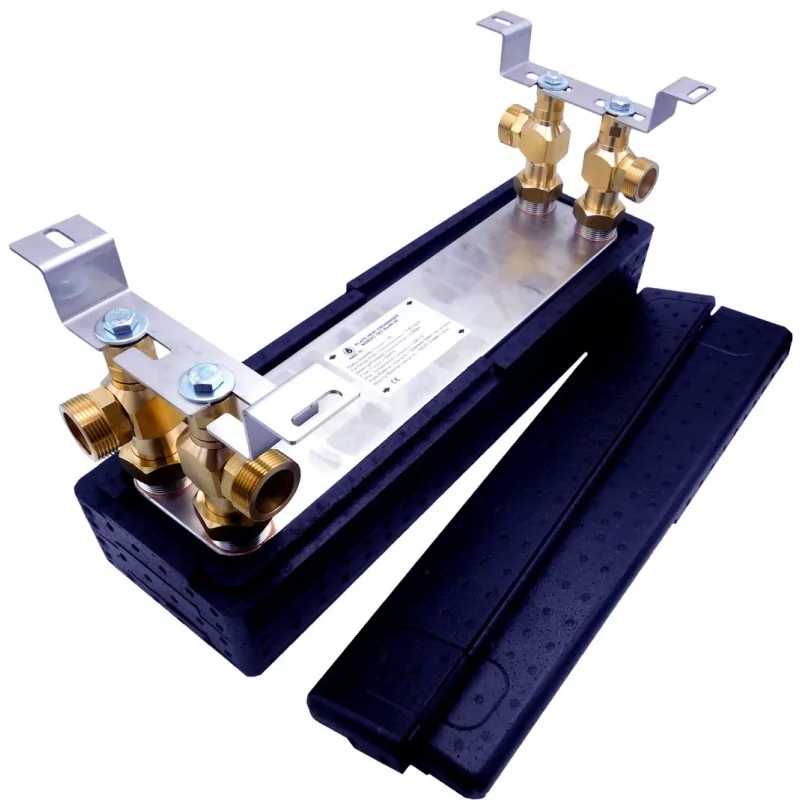

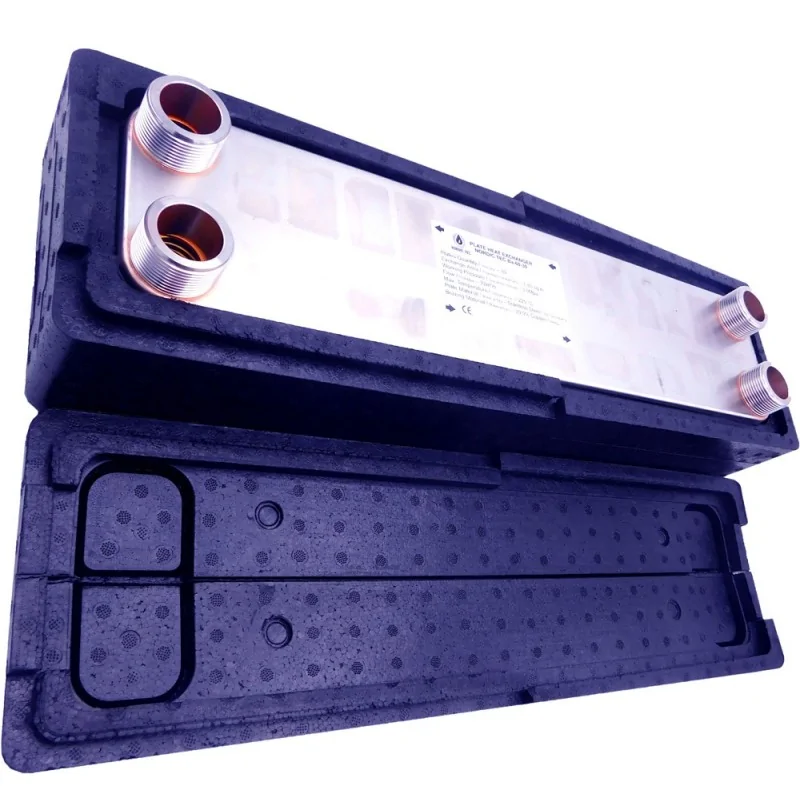

Akcesoria wymiennika płytowego, czyli uchwyty ścienne, śrubunki kątowe oraz izolacja - widoczne na zdjęciach - są opcjonalne.
Szczegóły techniczne:
- Stal nierdzewna 316L, lutowana metodą próżniową przy użyciu Cu
- Moc grzewcza - od 40 do 110 kW w zależności od temperatury zasilania
- Przyłącza: 4x 5/4" (32)
- Ciśnienie pracy - do 30 bar
- Ciśnienie prób przed dopuszczeniem do obrotu - 45-60 bar
- Przepływ - 22 m3/h
Powierzchnia wymiany ciepła wymienników ciepła Ba-60-20 - 1,200 m²
Jak widać na powyższym grafie wymiennik 20-płytowy Ba-60-20 jest najmniejszy spośród serii Ba-60. Jeśli Twoje zastosowanie wymaga aktywnej powierzchni wymiany większej niż 1,20 metra kwadratowego - należy wybrać model o większej ilości płyt, aby osiągnąć odpowiednio większą powierzchnię łączną. Powierzchnia wymiany ciepła to kluczowy parametr pozwalający na określenie realnych możliwości wymiennika ciepła i na porównanie jego wydajności z innymi modelami.
Model Ba-60-20 (podobnie jak modele Ba-60-30, 40, 50 i 60) - to wymiennik płytowy z przyłączami 5/4".
Wymiary:
Długość (A) - 526 mm
Szerokość (B) - 124 mm
Grubość (F) - 56 mm
Rozstaw przyłączy (C) - 478 mm
Rozstaw przyłączy (D) - 73 mm
_____________________________________________________________
Wymiennik ciepła Nordic Tec Ba-60-20 - do jakich układów stosuje się go w praktyce
Bardzo często wybierany jest do zastosowań chłodniczych. Ze względu na stosunkowo dużą powierzchnię zewnętrzną, w odniesieniu do powierzchni płyt - jest do tego predestynowany. Nie oznacza to, że jest wymiennikiem chłodniczym, świetnie sprawdzi się również w opcji grzewczej. Wymienniki Nordic generalnie są tworzone w sposób taki by mogły uniwersalnie sprawdzać się w obu zastosowaniach. Wymiennik Ba-60-20 to model 20-płytowy, z przyłączem na 1 1/4". Z łatwością poradzi sobie w obsłudze kotła o mocy grzewczej nawet do 40-50 kW lub do ogrzania dużego obiektu mieszkalnego o powierzchni nawet do 400-500 m².
20-płytowy wymiennik ciepła - jak jest zbudowany?
Jak cała seria Nordic Tec Ba-60 opiera się on na dużej, rozległej płycie stalowej, o grubości 0,4mm i o powierzchni 0,060m² na każdą pojedynczą płytę. Z tego powodu może być stosowany nie tylko w budynkach mieszkalnych, ale także w obiektach komercyjnych o dużym metrażu. Płyty wymiennika lutuje się metodą próżniową - łącznie jest ich 20 sztuk, połączonych ze sobą nierozbieranie.
Dodatkowym atutem tego wymiennika ciepła jest duża przepustowość, wręcz ogromna jeśli zestawić ten model z innymi o zbliżonej mocy. Przepływ konstrukcji płytowej, nominalny, obliczony jest na <22 000 l/h.
Wymiennik ciepła w układzie grawitacyjnym bez pompki | Ba-60-20
Istnieją układy otwarte, zwykle starszego typu z naczyniem przelewowym otwartym - które działają grawitacyjnie. Przy dołączaniu do nich urządzeń grzewczych nowszego typu - np. kocioł gazowy, które pracują w układach zamkniętych - należy użyć wymiennika ciepła do ich oddzielenia. Mogą być to także inne urządzenia nowszego typu - jak nowoczesne kotły na pelet albo pompy ciepła, które należy chronić przed wpływem niezbyt czystej instalacji otwartej, narażonej na nasilone działanie kamienia kotłowego.
Częste pytanie brzmi wówczas jak zachowa się wymiennik ciepła w układzie grawitacyjnym bez pompki (oczywiście mowa o układzie po stronie otwartej). Bardzo często okazuje się, że przy doborze wymiennika z odpowiedni niskimi oporami hydraulicznymi - udaje się zachować pracę grawitacyjną i nie trzeba montować pompy obiegowej przynajmniej po tej stronie. Jest to oczywiście wartość dodana i dodatkowa oszczędność - brak pompki oznacza mniejsze zużycie elektryczności w perspektywie lat.
Należy jednak pamiętać, że taki układ powinien być przed tego typu decyzją starannie przygotowany, tj. przeczyszczony, a wymiennik ciepła zabezpieczony odpowiednimi filtrami - lub nawet separatorem magnetycznym (jeśli sytuacja tego wymaga).
Warto też dodać, że nigdy nie ma gwarancji - że układ będzie pracował należycie bez pompki. Często jest to możliwe, ale zdarzają się również sytuacje, w których po montażu wymiennika ciepła dalsza praca grawitacyjna nie była najsprawniejsza. Z pewnością należy dobierać wymienniki o możliwie niskich stratach ciśnień - oraz względnie szerokim przyłączu. Wymiennik Ba-60-20 - wydaje się spełniać te wymogi.
W przypadku wątpliwości z doborem odpowiedniego urządzenia - możesz skonsultować się z nami
