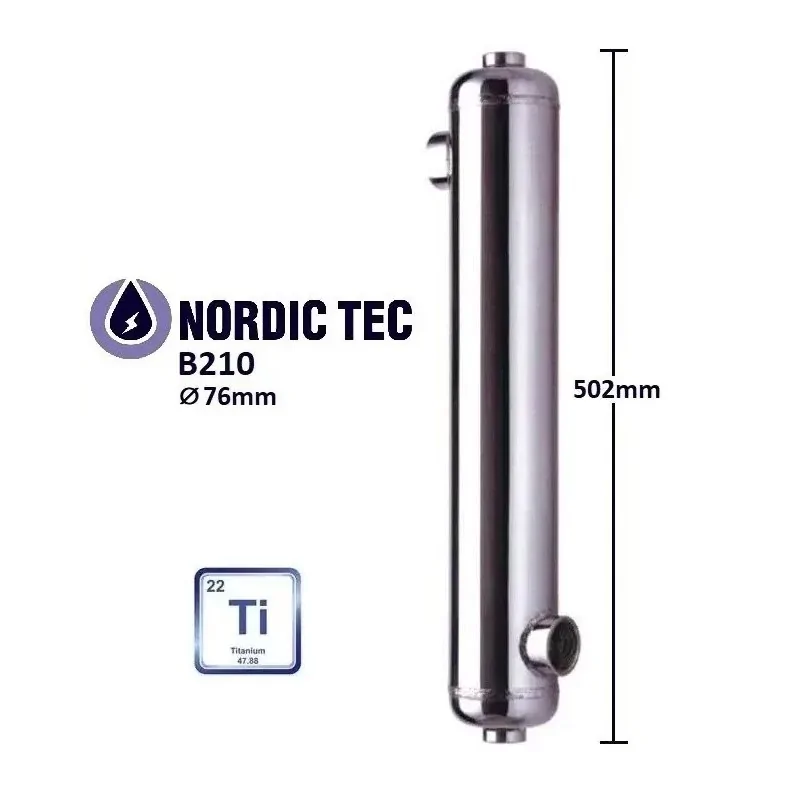

Wymiennik ciepła płaszczowo-rurowy z tytanu Nordic Tec B210-Ti
Wymiennik ciepła z tytanu - z czystego tytanu (bez domieszek). Najczęściej używany do basenów z wodą słoną lub morską - wymiennik odporny na sól
* Moc nominalna - 61 kW (210 kBTU/h)
- Moc 61kW wymienniki z tytanu B210-Ti osiągają przy zastosowaniu mediów woda-woda, przy założonej różnicy temperatur między nimi 60 stopni C. (100% wydajności)
Wydajność w przypadku różnicy temperatur między mediami:
- 60 °C = 100%
- 50 °C = 85%
- 40 °C = 70%
- 30 °C = 55%
Przy zastosowaniu jako medium grzewczego glikolu wydajność spada do 85-92%, w zależności od stężenia glikolu
* Powierzchnia wymiany ciepła - 0,44 m2
* Materiał - TYTAN
* Ciśnienie testowe - 10 bar, robocze - 6 bar.
* Przyłącza -
- 2x 1,5 cala GW - przyłącza czynnika grzewczego - K1 i K4
- 2x 1,5 cala GW - przyłącza czynnika ogrzewanego - K3 i K2
* Sugerowana objętość basenu:
- do 70 m3 nominalnie, przy zachowaniu różnicy mediów 60°C oraz odpowiednich poziomów przepływów
- W przypadku niewystarczających parametrów ogrzewania sugerowana objętość może nie zostać obsłużona przez wymiennik należycie.
! W przypadku problemów z doborem - napisz do nas wiadomość !
* Przepływ
- medium grzewczego - 35 l/min
- medium ogrzewanego - 242 l/min
* Maksymalna temperatura pracy - do 208 °C
* Gwarancja jakości - 2 lata gwarancji realizowanej w Polsce
w przypadku zastosowania klasycznego (basenowego)
* Towar certyfikowany - PED 97/23/EC, ISO9001
* Wysoki przepływ przy niskich stratach ciśnienia
* Zaprojektowany ze zdolnością do samoczyszczenia
* Zastosowanie
- Baseny, spa i zbiorniki z ciepłą wodą - szczególnie z wysokim stężeniem soli
- Zastosowanie przemysłowe jako chłodnice olejów, silników,układów napędowych, próbek w instalacjach kotłowych
Sposób podłączenia wymienników ciepła tytanowych B210:
- K1 - wlot medium grzewczego
- K2 - wylot medium ogrzewanego
- K3 - wlot medium ogrzewanego
- K4 - wylot medium grzewczego
Wymienniki tytanowe B210- Ti - tak jak inne wymienniki ciepła z tytanu od Nordic TEc - podłącza się zawsze przeciwprądowo, w celu uzyskania maksymalnej wydajności wymiennika. W podłączeniu tzw. współbieżnym (czyli gdy obie ciecze płynęły by w tą samą stronę wewnątrz tuby wymiennika) - urządzenie nie osiągnie pełnej wydajność.
