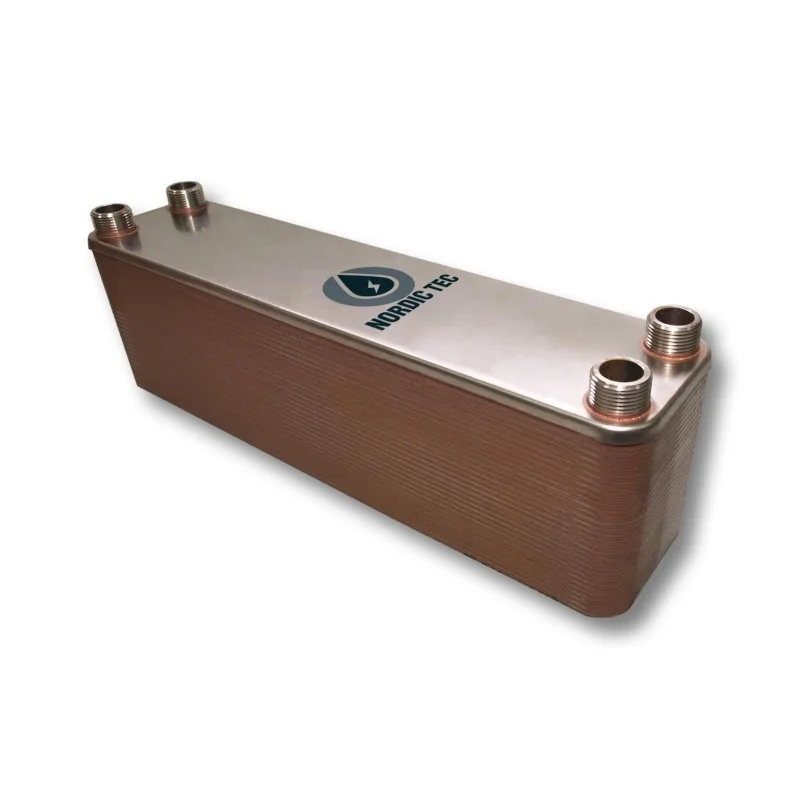

Duży wymiennik 70 płytowy Nordic Tec Ba-60-70 przyłącza 6/4"
Szczegóły techniczne:
- Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
- Moc grzewcza - od 140 do 270 kW w zależności od temperatury zasilania
- Przyłącza: 4x 6/4" (DN40)
- Ciśnienie robocze - do 30 bar - wymiennik do użytkowania z cieczami (nie do mediów gazowych)
Ciśnienie testowe - 45-60 bar - ciśnienie próbne przed dopuszczeniem danej jednostki do sprzedaży
- Maksymalna temperatura pracy: do +230°C
- Przepływ - 22 m3/h
Powierzchnia wymiany ciepła wymiennika Ba-60-70 - 4,200 m²
Wymiennik ciepła do pomp ciepła i nie tylko | Ba-60-70
Zastosowanie wymiennika ciepła Ba-60-70 może być bardzo różne, z zastrzeżeniem, że jest to raczej duży wymiennik do wymagających lub większych systemów.
- wymiennik obsługuje instalacje z pompami ciepła typu monoblok albo split - może pracować na glikolu. W tego typu instalacjach wymiennik pełni funkcję łącznika części instalacji od strony pompy ciepła zalanej glikolem (rzadziej wodą), a drugą częścią instalacji czyli układem C.O. W zależności od temperatur zasilania jakie ma podawać pompa ciepła ten wymiennik może obsłużyć jednostki od 15kw (w układach niskotemperaturowcyh rzędu 30oC), nawet do 30-32 kW w standardowych układach około 50oC (dla instalacji z glikolem). Łączenie układu PC i CO jest najczęstszym (przynajmniej notowanym przez nas) zastosowaniem tego wymiennika płytowego Ba-60-70
- łączenie układu zamkniętego oraz układu otwartego dużych kotłowni w instalacjach CO (albo Ciepłej Wody Użytkowej) w dużych obiektach, budynkach większych pod kątem metrażu - hotele, pensjonaty, hale produkcyjne, magazynowe, centra handlowe
- wymiennik ciepła do odbioru ciepła z sieci grzewczych (PEC) w budynkach wielkopowierzchniowych
- wymiennik ciepła do nagrzewnicy - w ogrzewaniu hal i magazynów. Przy układach nagrzewnicy zalanych glikolem jest w stanie ogrzać nagrzewnice zasilane kotłem (zasilanie około 50-60oC) nawet o mocy 150-160kW, jeśli są zalane wodą nawet 180 kW
- chłodnictwo przemysłowe - wymiennik ciepła jako chłodnica przemysłowa do chłodzenia oleju czy innego medium
Wymiennik ciepła 70 płytowy z izolacją termiczną - Ba-60-70
- Wymiennik ciepła Ba-60-70 opcjonalnie zakupuje się z izolacją / otuliną termiczną
- Izolacja termiczna wymiennika wykonana jest z czarnej pianki EPP, materiału posiadającego najlepsze parametry izolujące
- Izolacje do wymienników płytowych stosuje się w instalacjach grzewczych - w chłodniczych w większości wypadków nie są potrzebne
- Bez izolacji wymiennik ciepła oddaje część energii cieplnej na zewnątrz w kotłowni, przez co pojawiają się straty ciepła. Z uwagi na to, że ten model posiada dość dużą powierzchnię zewnętrzną jej stosowanie ma większe znaczenie niż w przypadku mniejszych rozmiarowo wymienników. Szacuje się, że wymiennik płytowy bez izolacji może tracić nawet od kilku do kilkunastu % energii cieplnej (oczywiście wyższy wskaźnik utraty ciepła jest możliwy jedynie na niektórych stadiach rozgrzewania instalacji).
* Gwarancja realizowana w Polsce, 5 lat
* Certyfikowany - CE, TÜV
Wymiary:
Długość (A) - 526 mm
Szerokość (B) - 124 mm
Grubość (F) - 176 mm
Rozstaw przyłączy (C) - 478 mm
Rozstaw przyłączy (D) - 73 mm
_____________
Wymiennik ciepła do pompy ciepła monoblok 30 kW lub split 32 kW
Ba-60-70 to wymiennik do pompy ciepła monoblok o mocy od 15 do 30 kW - przynajmniej w większości konfiguracji. W niektórych układach będzie pracował sprawnie nawet z monoblokami 32 kW, ale pracującymi na wodzie (przypominamy, że obecność glikolu w układzie nieco osłabia przekaz ciepła, co oznacza, że zmniejsza się moc jednostki jaka może być obsłużona). Podobnie w przypadku oddzielania pomp ciepła split (pracujących na wodzie) może być to moc nawet do 32 kW.
Oczywiście należy pamiętać, że przedział ten (15 kW - 30 kW) nie oznacza dowolności doboru w jego granicach. Jest to ściśle uwarunkowane temperaturą pracy układu grzewczego. W układach, w których pompa ciepła ma dawać zasilanie jedynie najniższe z możliwych tj. 30-35oC - samo źródło ciepła będzie pracować maksymalnie oszczędnie, ale będzie do tego potrzebny większy wymiennik ciepła. Górna granica - dotyczy układów z tradycyjnym zasilaniem około 50oC.
Generalnie jednak wymiennik ciepła 70 płytowy - Ba-60-70 uchodzi za duży wymiennik, mogący pracować z dużymi jednostkami PC i obsługiwać duże obiekty.
Dlaczego pompę ciepła oddziela się wymiennikiem ciepła od układu CO
Przyczyn oddzielania pomp ciepła może być wiele - z reguły w przypadku pomp typu monoblok - chodzi o to, że inwestor decyduje się z przyczyn bezpieczeństwa na wypełnienie obiegu urządzenia glikolem (płynem przeciwzamrożeniowym). Wówczas chcemy oddzielić glikol od układu domu, który pracuje na wodzie (nie zaleca się bowiem napełniania instalacji grzewczej w domu glikolem).
Może być to jednak inna przyczyna - dotycząca także pomp ciepła split, które pracują na wodzie. Może zajść potrzeba ich oddzielenia od starszego układu w domu, który może być układem otwartym - podczas gdy pompy wymagają pracy w układzie zamkniętym, ciśnieniowym. W starszych domach często zachodzi taka potrzeba, w szczególności gdy inwestor posiada inne źródło ciepła pracujące w układzie otwartym np. kominek z płaszczem wodnym czy kocioł na drewno.
_____________
Zwracamy uwagę, że wymiennik Ba-60-70 jest przeznaczony do pomp ciepła, ale do pracy z mediami ciekłymi.
