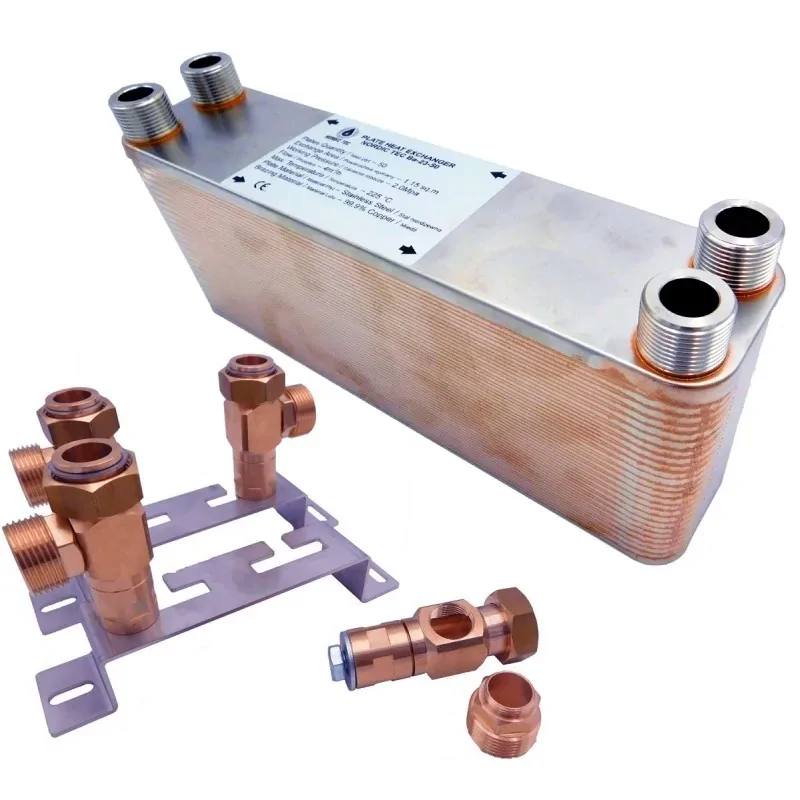

Wymiennik ciepła Ba-60-90 6/4" 180-340kW

Wymiennik ciepła płytowy lutowany Nordic Tec Ba-60-90 - przyłącza 6/4", 90 płyt

90-płytowy wymiennik ciepła z lutowanej stali jest sprawdzonym rozwiązaniem do pomp ciepła. Dzięki swojej dużej powierzchni wymiany ciepła, wynoszącej około 5,40 m², jest szczególnie dobrze przystosowany do efektywnej wymiany ciepła w dużych systemach pomp ciepła. Ponadto, wymiennik Ba-60-90 jest wszechstronny i kompatybilny z tradycyjnymi systemami grzewczymi. Doskonale nadaje się również do łączenia źródeł ciepła z dużymi obiektami, takimi jak hotele czy centra handlowe.

Szczegóły techniczne - Wymiennik ciepła płytowy lutowany Nordic Tec Ba-60-90:

• Płyty wymiennika ciepła wykonane ze stal nierdzewna 316L, pakiet lutowany miedzią 99,9% Cu
• Moc grzewcza - od 180 do 340 kW w zależności od temperatury zasilania

• Przyłącza: 4x 6/4" (DN40)
• Ciśnienie robocze - do 30 bar

Wymiennik ciepła Ba-60-90 jest modelem przeznaczonym do pracy z mediami ciekłymi, konkretnie cieczami - powyższe ciśnienia wskazują na unikanie mediów gazowych.

• Ciśnienie testowe - 45-60 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ nominalny- 22 m3/h


Powierzchnia wymiany ciepła - wymiennik Ba-60-90 6/4" - 5,400 m²

Wymiennik ciepła Ba-60-90 6/4" posiada bardzo dużą powierzchnią wynoszącą 5,4m², co sprawia, że jest jednym z największych wymienników w serii Nordic Tec Ba-60. Duża powierzchnia płyt oraz stosunkowo duże przyłącze sprawiają, że wymiennik znajduje zastosowanie raczej w obsłudze większych obiektów grzewczych oraz większych urządzeń grzewczych. Bardzo często wykorzystywany jest do podłączania pomp ciepła monoblok. W układzie glikol woda wymiennik ciepła Ba-60-90 może obsłużyć pompy ciepła monoblok od 18 do 38 kW, a w układzie woda-woda (oddzielanie pomp typu split) jednostki nawet do 45 kW.

Najczęstsze zastosowanie modelu Ba-60-90

• większe instalacje CO lub / i CWU - duże systemy grzewcze
• wymiennik ciepła do obsługi większych rozmiarów pomp ciepła (chodzi o połączenia ciecz-ciecz, w przypadku oddzielania obiegu pompy ciepła od instalacji),
  w szczególności oddzielanie pomp ciepła monoblok pracujących na glikolu od reszty systemu
• chłodnictwo przemysłowe
• obsługa dużych budynków przemysłowych w pracy z siecią ogrzewania miejskiego

* Gwarancja realizowana w Polsce, 5 lat
* Certyfikowany - CE, TÜV

Wymiary:

Długość (A) - 526 mm
Szerokość (B) - 124 mm
Grubość (F) - 225 mm
Rozstaw przyłączy (C) - 478 mm
Rozstaw przyłączy (D) - 73 mm

_________________________________________

Wymiennik ciepła 90-płytowy lutowany do ogrzewania wody - Nordic Tec Ba-60-90

Nordic Tec oferuje do wymiennika (opcjonalnie) izolację termiczną, o grubości około 24mm, z budowaną z pianki polipropylenowej.
Ten model posiada przyłącza w rozmiarze 6/4 cala, co umożliwia mu większą przepustowość. Sam przepływ konstrukcji wymiennika (nominalny) to 22m3/h, należy jednak pamiętać, że rurka o rozmiarze 1 1/2" zapewnia maksymalny przepływ w granicach 15,50 m3/h.

Sam wymiennik jest często wybierany do zastosowań w obiektach przemysłowych lub komercyjnych, takich jak systemy centralnego ogrzewania i ciepłej wody użytkowej w biurowcach, hotelach, restauracjach, magazynach, sklepach wielkopowierzchniowych, szkołach, a nawet kościołach.

Urządzenie powstało poprzez sprawdzony sposób łączenia ze sobą stalowych płytek. Każda płyta tego wymiennika posiada powierzchnię wymiany cieplnej 0,060m². Po przemnożeniu tej wartości przez ilość płyt (w tym wypadku 90) - otrzymujemy już całkiem imponującą powierzchnię transferu - 5,40m².

Wymiennik ciepła do dużej pompy ciepła monoblok 40 kW

Wymiennik ciepła Nordic Tec Ba-60-90 jest wręcz predestynowany do obsługi dużych pomp ciepła typu monoblok, z uwagi na dużą powierzchnię wymiany ciepła (prościej: po prostu powierzchnię płyt) oraz na duże przyłącza, za czym idą stosunkowo duże przepływy przy minimalnych stratach ciśnień. Dobór wymiennika do każdej pompy ciepła zależy głównie od temperatury zasilania danego układu (większe modele potrzebne są do obsługi układów z ogrzewaniem podłogowym, pracującym na najniższych temperaturach rzędu 30-35°C, mniejsze dobiera się do tradycyjnych układów rzędu 50°C).

Praca wymiennika Ba-60-90 z pompami ciepła monoblok na glikolu

• W przypadku pompy ciepła monoblok pracującej na glikolu (30%) w układzie niskotemperaturowym 30-35°C -  wymiennik ciepła Ba-60-90 obsłuży jednostki o mocy do około 18-20kW
• W przypadku pompy ciepła monoblok w takim samym układzie - ale wysokotemperaturowym (tj. ok. 50°C) - ten wymiennik ciepła obsłuży jednostki o mocy do 36kW, a w niektórych wypadkach nawet do 40kW

Każdy dobór wymiennika do obsługi dużej pompy monoblok - powinien jednak brać pod uwagę wszystkie aspekty danego systemu, czyli być przeprowadzany indywidualnie.
