Liczba Reynoldsa – klucz do zrozumienia mechaniki przepływu cieczy

8 Wyświetlenia 0 Lubię
Wysłany dnia: 2025-08-05


Liczba Reynoldsa to jedno z ważniejszych pojęć w mechanice płynów, często spotykane jeśli mamy do czynienia z doborem urządzeń hydraulicznych opartych na przepływie - takich jak np. wymienniki ciepła. Choć sama w sobie liczba Reynoldsa jest tylko bezwymiarową liczbą, pozwala inżynierom i projektantom określić, jaki charakter ma przepływ cieczy w danym układzie – czy jest spokojny i uporządkowany, czy też burzliwy i chaotyczny (tzw. turbulentny). To z kolei ma bezpośredni wpływ na efektywność działania takich urządzeń jak rury, kanały, rozdzielacze, wymienniki ciepła, grupy pompowe a nawet ... podzespoły samolotów, czołgów czy turbiny. Gdyby nie badania irlandzkiego inżyniera z Uniwersytetu w Manchesterze - z końcówki XIX wieku (mowa o Osbornie Reynoldsie) - z pewnością wiele urządzeń hydraulicznych nie byłoby dziś projektowane w tak nowoczesny i wydajny sposób. Z pewnością dzisiejsze wymienniki ciepła nie byłyby w stanie osiągać takich wydajności, przy tak małych gabarytach.

Co dokładnie oznacza liczba Reynoldsa?

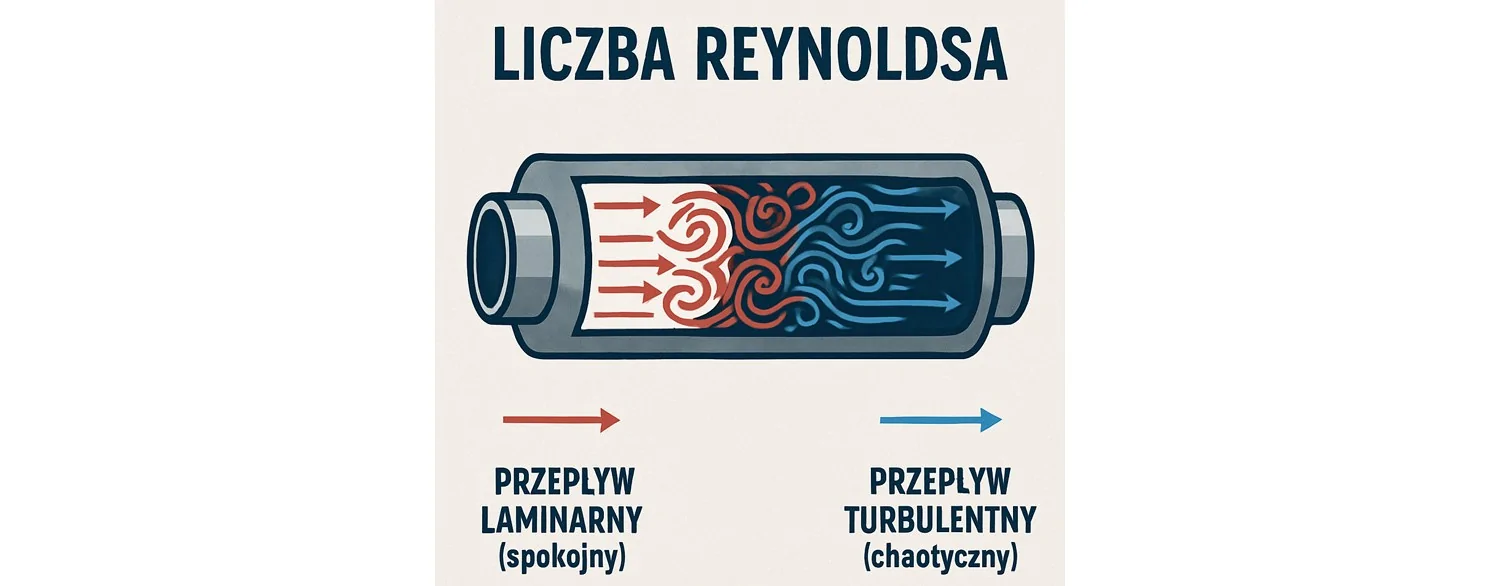

Liczba Reynoldsa (oznaczana jako "Re") opisuje stosunek sił bezwładności do sił lepkości działających na płyn. Gdy wartość Re jest niska, przeważają siły lepkości – płyn porusza się spokojnie, warstwami, bez mieszania. Taki przepływ nazywamy laminarnym. Gdy Re jest wysoka, siły bezwładności dominują i powstają zawirowania, nieregularności oraz intensywne mieszanie – czyli przepływ turbulentny.

  • ☑️✅ Wymienniki ciepła, które mają odpowiednio profilowane płyty, które są w stanie wywołać lub podtrzymać przepływ turbulentny są - czyli charakteryzujący się wysoką wartością Reynoldsa - są bardziej pożądane, ponieważ wyższa liczba Reynoldsa oznacza wydajniejszą wymianę ciepła.

  • ✅ BLOG: Czym jest przepływ turbulentny - pisaliśmy także w innym artykule.

Jak interpretować wartość liczby Reynoldsa - Re?

Właściwie o ile nie musimy jej wyliczać sami, sprawa jest bardzo prosta. Przyjmuje się ogólne progi, które pomagają określić rodzaj przepływu:

  • Re < 2300 – przepływ laminarny (uporządkowany),
  • Re pomiędzy 2300 a 4000 – przepływ przejściowy (może zmieniać się w turbulentny),
  • Re > 4000* – przepływ turbulentny (chaotyczny, intensywnie mieszający).

*(w niektórych źródłach spotkać można też wartość >3000 dla przepływu turbulentnego, np. dla rur krągłych, poniżej wyjaśnienie).

Wartości te mogą się różnić w zależności od geometrii układu i warunków brzegowych, ale stanowią dobrą podstawę do oceny sytuacji. Interpretacja wartości liczby Reynoldsa jest więc raczej prosta, ale należy pamiętać także, że wyższa wartość nie zawsze jest pożądana (tak jak w wymiennikach ciepła). To zależy od specyfiki zastosowania.

Dlaczego liczba Reynoldsa ma znaczenie praktyczne?

Zastosowanie liczby Reynoldsa jest ogromne – od projektowania instalacji hydraulicznych, poszczególnych urządzeń hydraulicznych, przez optymalizację procesów przemysłowych, po aerodynamikę pojazdów. W systemach grzewczych czy chłodniczych, np. właśnie w wymiennikach ciepła, projektanci dążą często do osiągnięcia przepływu turbulentnego, ponieważ zapewnia on lepsze mieszanie cieczy i tym samym wydajniejszy przekaz ciepła.

Są też jednak przypadki, w których właśnie odwrotnie - spokojniejszy przepływ jest pożądany. Przykładowo są to dziedziny takie jak, jak transport cieczy w rurach laboratoryjnych, tam preferowany może być przepływ laminarny – cichy i stabilny.

  • W kontekście wymienników ciepła w praktyce wyższe wartości liczny Reynoldsa osiągają wymienniki płytowe, niższe zaś wymienniki basenowe. Nie oznacza to, że w każdym zastosowaniu wymienniki płytowe mają przewagę nad basenowymi - liczba Reynoldsa to jeden z wielu parametrów.

Posłowie

Liczba Reynoldsa to nie tylko teoria z podręczników – to praktyczne narzędzie inżynierskie, które pozwala zrozumieć, kontrolować i poprawiać działanie wielu systemów technicznych. Z jej pomocą można zwiększyć efektywność, obniżyć koszty i zoptymalizować procesy w najróżniejszych dziedzinach techniki. Dlatego każdy, kto pracuje z cieczami, gazami czy wymianą ciepła, powinien ją dobrze znać.

  • ✅ Liczba Reynoldsa nie koniecznie jest potrzebna hydraulikowi czy montażyście - ale inżynierowi czy projektantowi systemów grzewczych lub hydraulicznych - już tak.
