Syfon podłogowy to jeden z najważniejszych elementów każdej instalacji odpływowej montowanej w garażu, pralni, kotłowni, łazience czy pomieszczeniu technicznym. Jego zadaniem jest nie tylko odprowadzanie wody, ale przede wszystkim zabezpieczenie wnętrza przed cofaniem się nieprzyjemnych zapachów z kanalizacji - tego zawsze chcemy uniknąć, jeśli odwodnienie montujemy wewnątrz budynku.
W praktyce wiele odpływów typu przemysłowego, szczególnie jeśli przeznaczone są do montażu na zewnątrz lub wewnątrz - nie posiada fabrycznego syfonu. W tego typu odpływach fabrycznie nie montuje się syfonu z uwagi na to, że nie wiadomo jaki typ syfonu zda egzamin konkretnie w danym zastosowaniu.
Istnieją różne typy syfonów (np. syfon suchy, syfon mokry, typu zbiornikowego, harmonijkowego itp) i nie każdy sprawdzi się w każdym miejscu. Np. syfon mokry wbudowany w kratkę odpływową czy odpływ liniowy nie sprawdzi się w klasycznym garażu (woda szybko odparuje i nieprzyjemne zapachy z kanalizacji będą wyczuwalne), z kolei syfon suchy również wymaga relatywnie sporego strumienia wody aby się otworzyć, przez co w garażu poza sytuacjami w których myjemy podłogę szlauchem - w zasadzie mógłby nie działać.
✅ Czy oznacza to problem? Niekoniecznie. W większości przypadków można wykonać skutecznie syfon podłogowy samodzielnie bez konieczności wymiany całego odpływu. To nie jest żadne majsterkowanie - są to metody od lat stosowane w pracach wodno-kanalizacyjnych, sprawdzone, bardzo skuteczne, przy tym proste i tanie.
☑️✅ Mówimy o etapie montażu - tj. gdy dopiero instalujemy odwodnienie liniowe i podłączamy je do kanalizacji.
Dostępne
Dostępne
Nieprzyjemne zapachy pojawiają się wtedy, gdy pomiędzy instalacją kanalizacyjną a pomieszczeniem nie ma bariery wodnej. Właśnie tę funkcję pełni syfon.
W klasycznym syfonie mokrym zawsze znajduje się niewielka ilość wody, która blokuje przepływ gazów kanalizacyjnych. Jeżeli odpływ nie posiada syfonu lub woda w nim wyschnie, zapachy mogą swobodnie przedostawać się do wnętrza budynku.
Syfon podłogowy działa na bardzo prostej zasadzie. Specjalnie wyprofilowany odcinek instalacji zatrzymuje wodę, tworząc tak zwane zamknięcie wodne.
Najczęściej spotykane rozwiązania, tj. uformowanie rury kanalizacyjnej w pobliżu odpływu, lub zaraz za wpustem wody:
Poniżej przedstawimy kilka wizualizacji, które z pewnością łatwiej przemówią do wyobraźni i zobrazują jakie są możliwości wykonania syfonu przeciw-zapachowego na rurze w garażu, magazynie czy na tarasie. Chodzi tu jedynie o hipotetyczną wizualizację, należy brać pod uwagę, że w niektórych przypadkach (zwykle gdy przekroje rur są większe niż DN50) zamiast rury harmonijki będzie trzeba użyć kolanek rur kanalizacyjnych. Kluczowym aspektem jest kształt, który pozwoli na zatrzymanie wody, która będzie stanowić barierę dla powracających z kanalizacji zapachów.

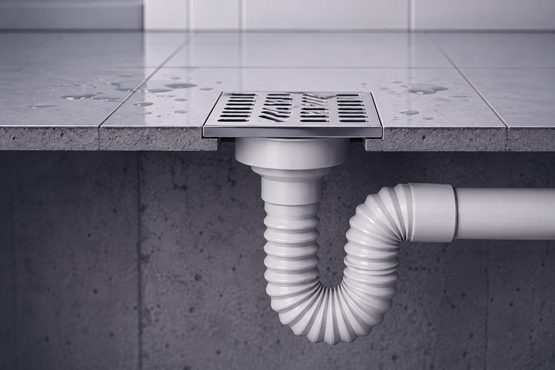

Syfon podłogowy wykonany z rury harmonijkowej podłączonej bezpośrednio pod kratkę, jest to syfon typu U. Kształt U tworzy wgłębienie, w którym stoi woda - stanowiąca barierę dla cofających się zapachów z kanalizacji.
Zdjęcie powyżej przedstawiało syfon "U" z bezpośrednim podłączeniem pod kratkę, ale to rozwiązanie nie zawsze jest najlepsze - dla porównania następna wizualizacja pokaże inne rozwiązanie.
☑️✅ Poniżej syfon przeciw-zapachowy w formie litery U bez bezpośredniego podłączenia do kraki. Warto zwrócić uwagę na jedną ważną rzecz - to wykonanie ma bardzo ważną zaletę. Jak wiemy woda z czasem odparowuje, paruje nawet w bardzo niskich temperaturach. Toteż jej bezpośrednie podłączenie pod kratkę w sposób ukazany na zdjęciu wyżej - oznacza ryzyko odparowania wody, co spowoduje brak bariery przeciw-zapachowej. Sposób zaś ukazany poniżej eliminuje ryzyko odparowania wody. Woda wprawdzie dalej paruje, to nieodwracalny proces fizyczny, ale para wodna nie mając bezpośredniej możliwości ujścia - skropli się na ścianach rury kanalizacyjnej i trafi ponownie do syfonu. Jest to więc lepsze rozwiązanie w miejscach, gdzie do czynienia z wodą mamy rzadziej i nie uzupełnia się ona w syfonie zbyt często - np. garaże, czy magazyny.

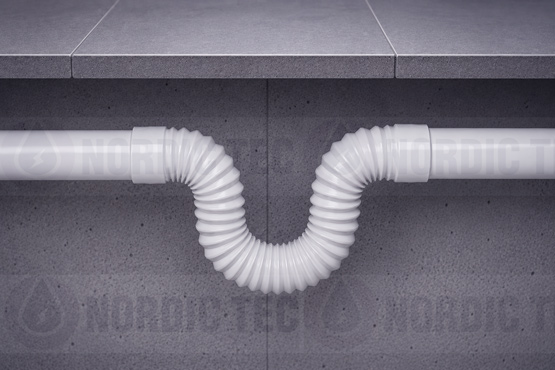

Zdjęcie w zasadzie wyjaśnia nam dlaczego ten typ syfonu nazywany jest syfonem harmonijką.

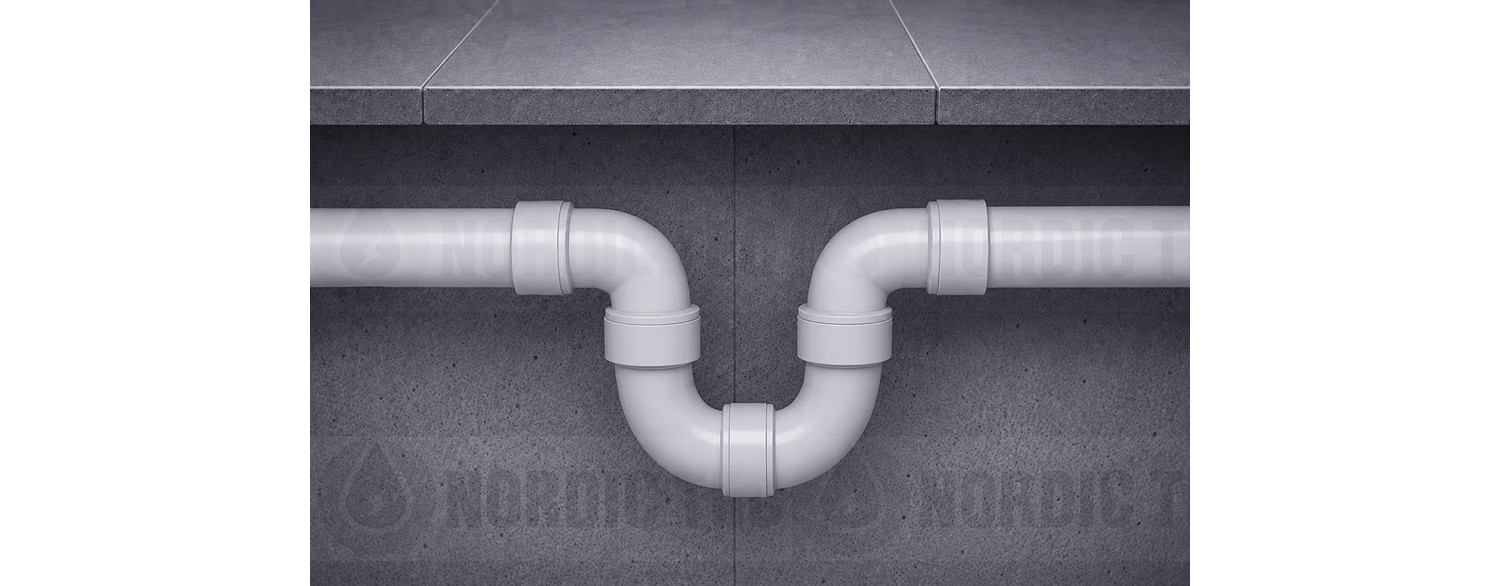

Oczywiście rura harmonijkowa nie musi być podpięta blisko kratki spustowej, litera U może być uformowana także na nieco dalszym odcinku. Nie musi być także wykonana z rury harmonijkowej - można ją zrobić z kolanek lub innych połączeń hydraulicznych.

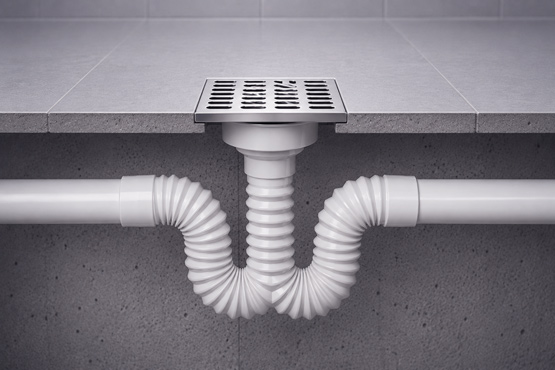

To już nieco bardziej rozbudowane rozwiązanie, ale nadal z kategorii bardzo prostych. Syfon podłogowy w kształcie litery W może być rozwiązaniem w przypadku stosowania większej ilości kratek lub odwodnień liniowych, świetnie sprawdza się więc w obiektach o dużej powierzchni. Warto się nim zainteresować jeśli montujemy odpływ w hali magazynowej czy zakładzie produkcyjnym, ale także na dużych tarasach komercyjnych (zgadza się, taras to miejsce zewnętrzne, aczkolwiek w miejscach gdzie bezpośrednio przebywają ludzie również używa się syfonów, taras z powracającym zapachem z kanalizacji nie będzie przyjemnym miejscem).
W wielu odwodnieniach liniowych oraz kratkach odpływowych producent pozostawia jedynie prosty odpływ DN50 lub DN110 bez dodatkowego zabezpieczenia przeciw-zapachowego. Nie jest to powodowane zaniedbaniem, a praktycznym aspektem - tj. koniecznością wyboru odpowiedniego typu syfonu w zależności od specyfiki pomieszczania, o czym wspomnieliśmy wyżej.
✅ W takiej sytuacji można wykonać syfon bezpośrednio na instalacji kanalizacyjnej.
Najprostszym rozwiązaniem jest zastosowanie:
Tak, przy prawidłowym wykonaniu nie ma powodu do obaw, przecież żyjąc w mieście jesteśmy otoczeniu przez różnego rodzaju rury ciepłownicze, wodne i inne, w których zastosowane są łączenia. Na co dzień nawet nie jesteśmy tego świadomi. Technika prac wodno-kanalizacyjnych jest w dzisiejszych czasach wysoko rozwinięta i nie ma powodów do obaw, pod warunkiem, że będzie to prawidłowo wykonane.
Drugim aspketem jest obawa przed ewentualnym dostaniem się zabrudzeń do syfonu - które mogłyby zostać we wgłębieniu i z czasem osłabić działanie syfonu jak i zbieranie wody. Przed tym chroni nas jednak osadnik, tj.element w odpływie, który chroni rurę przez dostawaniem się do niej śmieci czy odpadów.
☑️✅ Na rynku zdarzają się zestawy odpływów bez osadników - odradzamy ich stosowanie.
Dostępne
Dostępne
Jeśli zależy nam na możliwość przeczyszczenia syfonu podłogowego w garażu czy w magazynie w późniejszym terminie, na wypadek gdyby dostały się do niego liście, piach itp. - zawsze istnieje możliwość wykonania dla niego pustej komory w podłodze, niewielkich rozmiarów, z jakąś pokrywą - np. płytką. Jest to rozwiązanie proste i pewne.
Jednym z popularniejszych rozwiązań na rynku, z zakresu odwodnień liniowych przemysłowych czy garażowych są odpływy Nordic Tec. Są rozwiązaniem lepszym niż tradycyjne betonowe kanały, rozwiązaniem lżejszym, ale bardzo trwałym, wytrzymującym jazdę samochodem, czy parkowanie - wykonanym ze stali nierdzewnej. Mają dobrze zaprojektowany osadnik - nie posiadają jednak fabrycznego syfonu, gdyż spektrum ich zastosowań jest na tyle duże, że nie ma pewności jaki syfon będzie potrzebny konkretnie danemu użytkownikowi.

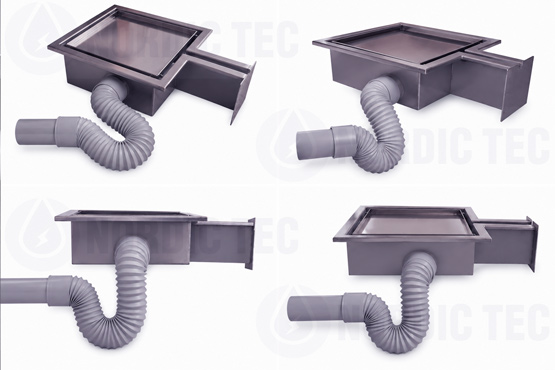

W przypadku tych odpływów działamy jednak dokładnie wg opisanych powyżej wzorców stosując zewnętrzny syfon na rurze. Poniższe grafiki są jedynie poglądowe, oczywiście możemy syfon podłogowy umieścić w nieco dalszym miejscu, w pewnym oddaleniu od kratki odpływowej - np. w przygotowanej komorze w podłodze.
✅ Czy na rynku są dostępne gotowe rozwiązania, w zakresie syfonów zewnętrznych podłogowych?
Tak, rynek produktów i akcesoriów wodnokanalizacyjnych, jak to zwykle rynek - reaguje na potrzeby odbiorców. Na rynku są dostępne gotowe rozwiązania, gotowe produkty w postaci syfonów podłogowych typu U, rzadziej także W. Jest to o tyle dobre rozwiązanie, że otrzymujemy gotowy produkt, który wystarczy tylko zamontować.
Przewaga gotowych rozwiązań polega na tym, że często mają one także dodatkowe wejście od góry, które umożliwia czyszczenie syfonu podłogowego. Montaż takiego urządzenia jest też szybszy - niż konstruowanie syfonu harmonijki samemu.
Gotowe syfony podłogowe mają jednak także pewne wady - własne rozwiązanie zapewnia nam możliwość dopasowania się rozmiarowo konkretnie do naszego układu rur, do przestrzeni jaką dysponujemy w danym miejscu. W przypadku gotowego syfonu podłogowego - niestety nie mamy tej elastyczności i to my musimy się dostosować do rozmiaru tego urządzenia i znaleźć na nie miejsce.
Dodatkowo, o tym także warto wspomnieć - tego typu rozwiązania bywają nieco droższe niż wykonanie własnego syfonu harmonijki.
