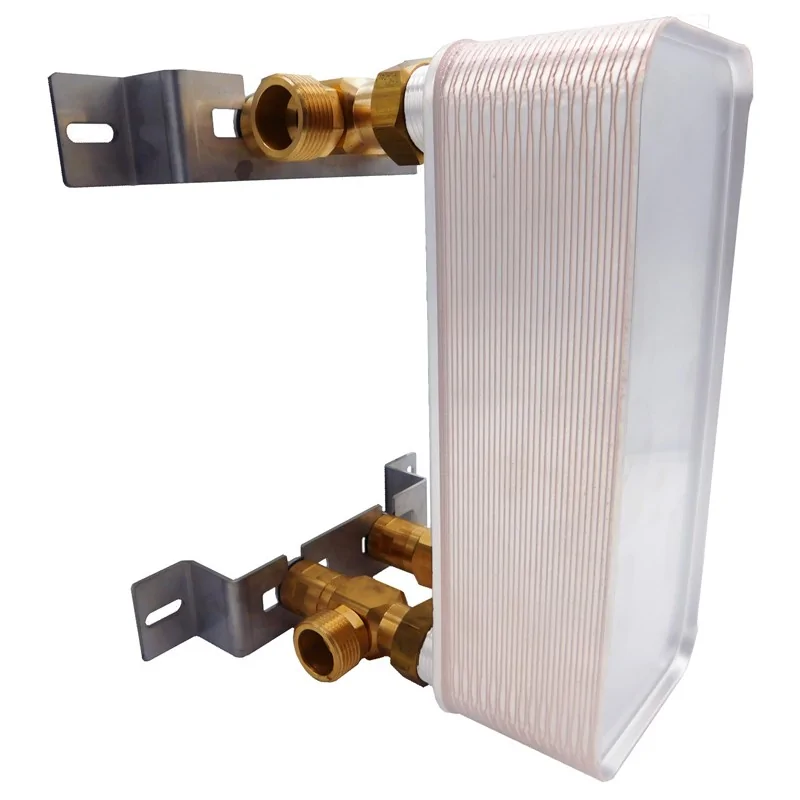

Wymiennik ciepła i zestaw podwieszający ze śrubunkami na 3/4

wymiennik do ogrzewania centralnego i ciepłej wody użytkowej 12

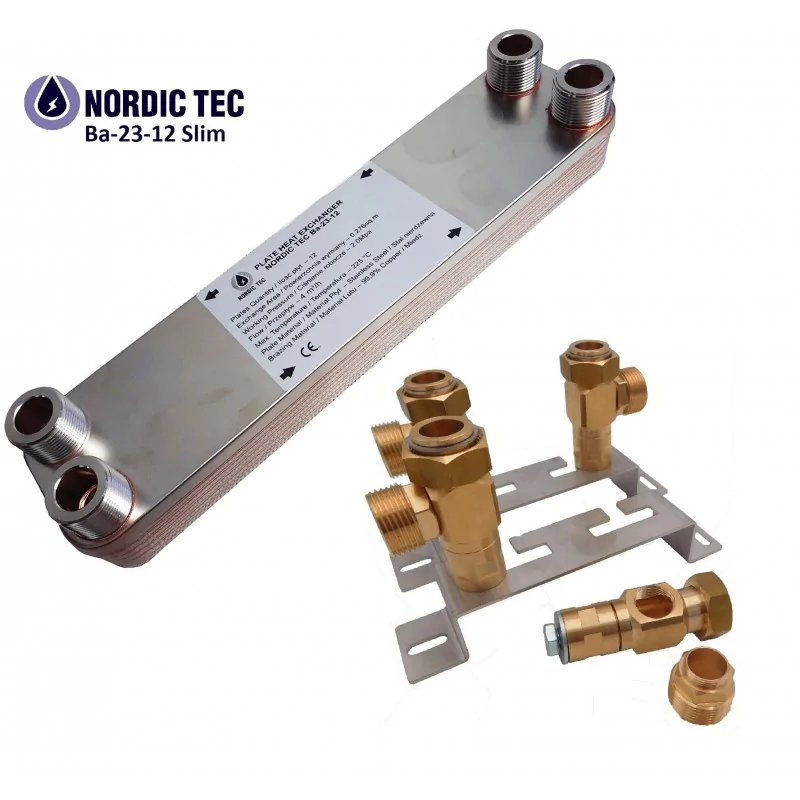

Pełny zestaw wymiennika płytowego z podwieszeniem Ba-23-12

Wymiennik ciepła Ba-23-12 3/4" 7-20kW

Wymiennik ciepła 12 płytowy NORDIC TEC Ba-23-12 Slim

Wymiennik ciepła - jeden z mniejszych modeli - 12 płytowy typu Slim

Ilość płyt wymiennika: 12 sztuk
Moc nominalna 7-20 kW
Powierzchnia płyt wymiennika: 0,28 m²

NORDIC TEC Ba-23-12 to mały, kompaktowy wymiennik ciepła ze stali nierdzewnej z 12 płytami o powierzchni przekazu ciepła - 0,28 m². Kompaktowe rozmiary i wydajność sprawiają, że jest idealny do mniejszych zastosowań, gdzie potrzebny jest skuteczny i niezawodny wymiennik ciepła.

Wykonany z wysokiej jakości stali nierdzewnej - wymiennik ciepła płytowy Ba-23-12 3/4" został zaprojektowany tak, aby wytrzymać długotrwałe użytkowanie - produkt na lata. 12 płyt optymalizuje przekaz ciepła między dwoma nośnikami ciekłymi np. wodą lub glikolem. Dzięki podłączeniu 3/4", ten wymiennik ciepła łatwo można zintegrować z większością małych systemów grzewczych.

☑️ Możliwość zakupu razem z akcesoriami do wymiennika płytowego
✅ Szybka i bezpłatna dostawa w PL

Indeks: NT Ba-23-12

Stan Nowy

ba-23-12

Płytowy wymiennik ciepła Nordic Tec Ba-23-12 przyłącza 3/4", 12 płyt

Płytowy lutowany wymiennik ciepła z przyłączami 3/4" / DN20 - liczący 12 płyt stalowych

Informacje techniczne:

- Stal nierdzewna 316L, lutowana miedzią 99,9% Cu

- Moc grzewcza/nominalna - od 7 do 20 kW w zależności od temperatury źródła ciepła

- Przyłącza: 4x 3/4" na gwincie zewnętrznym

- Ciśnienie robocze - do 20 bar

Model Ba-23-12 to klasyczny wymiennik 12 płytowy ciecz-ciecz. Nie jest przeznaczony do pracy z mediami gazowymi, w szczególności z wysokociśnieniowymi oraz mającymi tendencję do skoków ciśnień czynnikami chłodniczymi, gazami chłodzącymi typu R32, R134A, R290 i podobne czynniki R. W tym celu powinny być stosowane wymienniki freonowe dostosowane konstrukcyjnie do mediów gazowych.

- Ciśnienie testowe - 40 bar

- Maksymalna temperatura pracy: do +230 °C

- Przepływ nominalny - 4 m3/h

- Powierzchnia wymiany - 0,276 m²

Najczęstsze zastosowanie wymienników płytowych Nordic Tec Ba-23-12:

- instalacja kominkowe z kominkiem do ok. 10kW
- instalacje centralnego ogrzewania w małych obiektach do 120 m²
- współpraca z kotłami grzewczymi lub kozami z płaszczem wodnym o mocy do 12kW
- podłączanie nowych pętli grzewczych zalanych glikolem w obiektach o dużym ryzyku zamarznięcia, np. oddzielnych budynków gospodarczych, warsztatów czy garaży o powierzchni do około 100 m²
- glikolowe instalacje odmrażania parkingów, podjazdów, dachów, balkonów, tarasów
- instalacje CWU z zasobnikiem (dodatkowe źródło ciepła)
- panele solarne
- domowe piwowarstwo, chłodzenie brzeczki piwnej za pomocą wymienników płytowych
- chłodnictwo przemysłowe, np. chłodzenie oleju

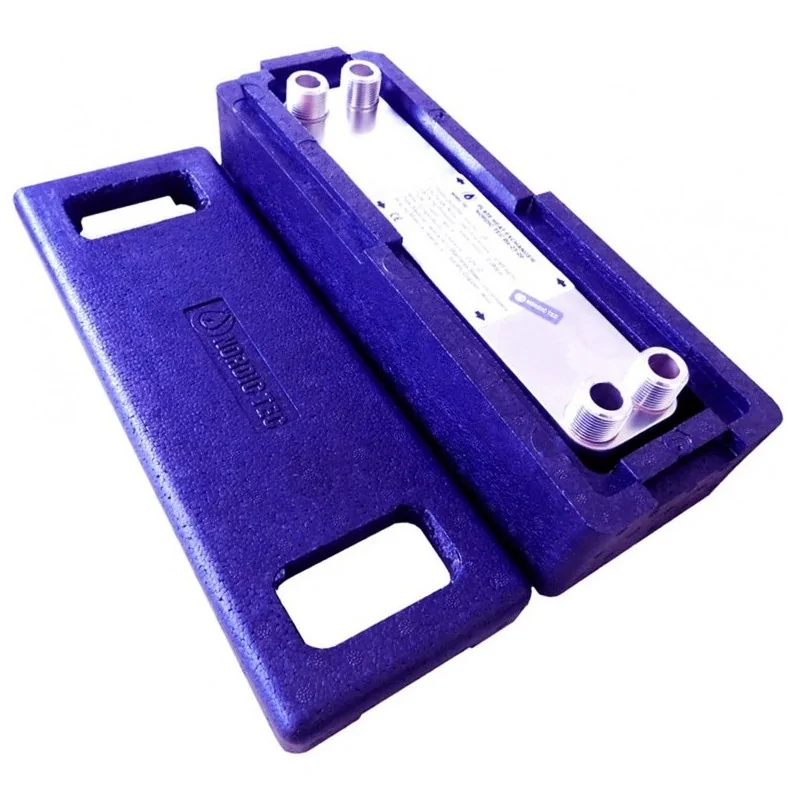

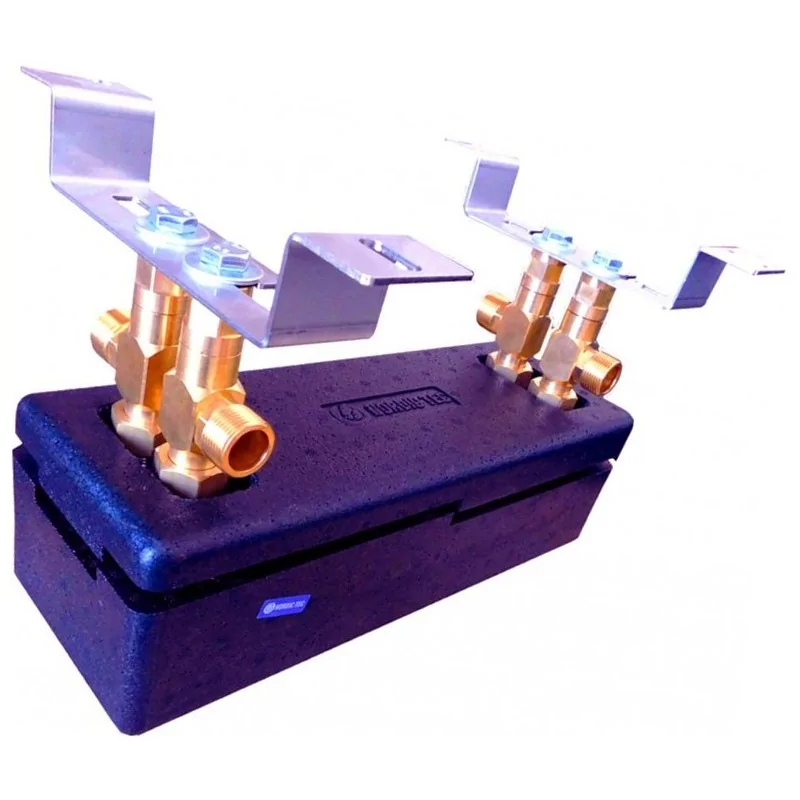

Ten produkt - wymiennik 12 płytowy 20 kW - możesz zakupić w zestawie z podwieszeniem i śrubunkami oraz z izolacją termiczną.

Powierzchnia wymiany ciepła modelu Ba-23-12 - 0,276 m²

Wymiary:

Długość (A) - 315 mm
Szerokość (B) - 73 mm
Grubość (F) - 35 mm
Rozstaw przyłączy (C) - 278 mm
Rozstaw przyłączy (D) - 40 mm

Wymiennik 12-płytowy NORDIC Tec Ba-23-12:

Powyższy wymiennik ciepła został wprowadzony do dystrybucji najpóźniej z całej serii Ba-23, tj. w roku 2017. Powodem wprowadzenia było zapotrzebowanie firm z branży chłodniczej, z uwagi na bardzo korzystne wymiary (urządzenie ma jedynie 35mm głębokości). Mimo tego nie jest wymiennikiem typowym dla chłodnictwa - świetnie sprawdza się w ogrzewaniu małych układów grzewczych, typu domki jednorodzinne do 100-120 metrów kwadratowych, zasilanie kominkami z płaszczem wodnym czy kotłami w granicach 10-12kW. W związku z tym, ze wymiennik nie jest przeznaczony do dużych układów grzewczych - posiada przyłącza w rozmiarze 3/4", co jednak daje wystarczającą przepustowość w przypadku zastosowania popularnych pomp obiegowych - 40-tek lub 60-tek. Może pracować również z glikolem lub innymi płynami niezamarzającymi, co predestynuje go także do podłączania oddzielnych budynków, które nie są ogrzewane na stałe i ryzyko zamarzania jest stosunkowo duże.
