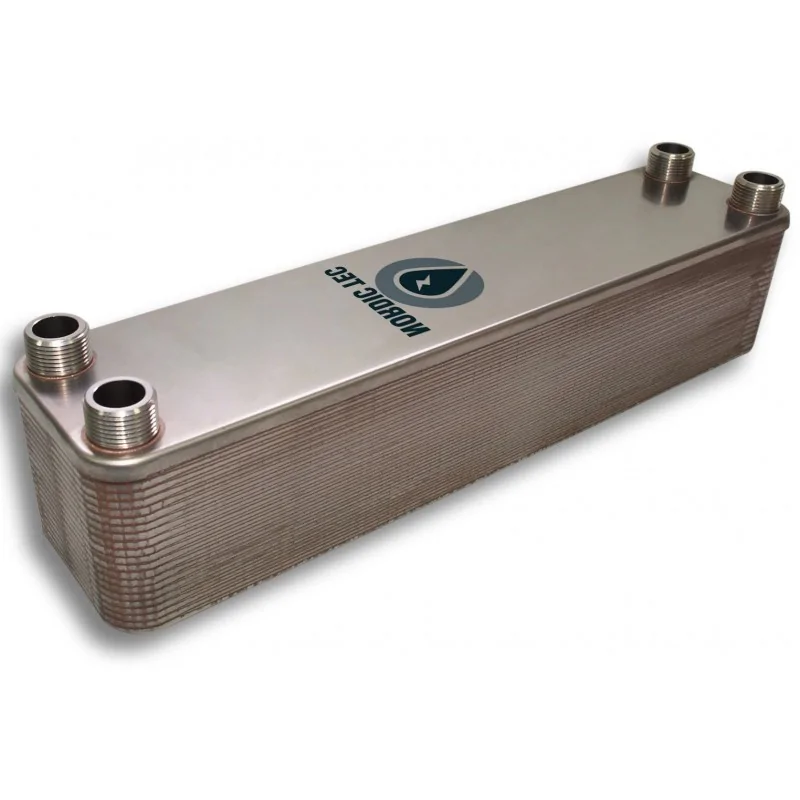

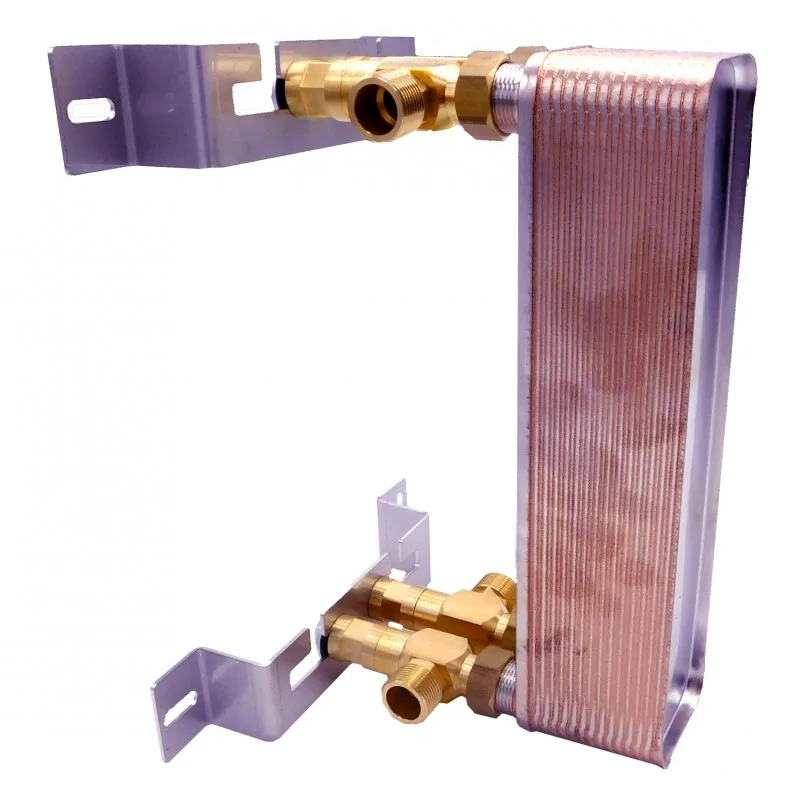

Wymiennik ciepła CO lub CWU Nordic Tec Ba-23-20
Wymiennik ciepła 25 kW 20 płytowy z króćcami 3/4"
Szczegóły techniczne - Wymiennik ciepła CO lub CWU Ba-23-20
- Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
- Moc grzewcza - od 10 do 25 kW w zależności od temperatury zasilania
W praktyce najlepiej sprawdza się do pracy z kotłami lub innymi urządzeniami grzewczymi pracującymi w standardzie 50-60 stopni Celsjusza - o mocy około 15-18kW.
Wymiennik nie jest zalecany do podłączania pomp ciepła, gdyż one wymagają większych powierzchni wymiany grzewczej.
- Rozmiar wyjść: 4x 3/4"
- Ciśnienie robocze - do 20 bar
Model Ba-23-20 jest wymiennikiem ciepła ciecz-ciecz i nie powinien być poddawany pracy z mediami gazowymi, w szczególności wysokociśnieniowymi lub mającymi tendencję do wahań ciśnień czynnikami chłodniczymi, gazami chłodzącymi typu R32, R134A, R290 i wszystkie podobne.
- Ciśnienie testowe - 40 bar (jest to ciśnienie podczas próby ciśnieniowej jakiej poddano wymiennika w fazie testów).
- Przepływ - 4 m3/h
- Powierzchnia wymiany - 0,460 m²
Najczęstsze zastosowanie:
- instalacja z kominkiem z płaszczem wodnym o mocy ok. 15kW
- obsługa kotłów gazowych kondensacyjnych o mocy do 15-18 kW
- obsługa kotłów grzewczych na pellet, biomasę, drewno lub inne paliwo o mocy max. 15-18kW
- instalacje C.W.U. z zasobnikiem (dodatkowe źródło ciepła)
- panele solarne (tradycyjne, glikolowe) do podgrzewania Ciepłej Wody Użytkowej
- domowe piwowarstwo, chłodzenie brzeczki piwnej,
- chłodnictwo przemysłowe między cieczami
Powierzchnia wymiany ciepła - Wymiennik ciepła Ba-23-20 : 0,46m²
* Gwarancja realizowana w Polsce, 5 lat
* Certyfikowany - CE, TÜV
Rozmiary wymiennika Ba-23-20:
Długość (A) - 315 mm
Szerokość (B) - 73 mm
Grubość (F) - 53 mm
Rozstaw przyłączy wymiennika po długości (C) - 278 mm
Rozstaw przyłączy wymiennika po szerokości (D) - 40 mm
Łączenie układu otwartego i zamkniętego za pomocą wymiennika ciepła Ba-23-20
Jest to klasyczne, najbardziej rozpowszechnione zastosowanie powyższego wymiennika płytowego 25 kW, czy ogólnie - tego typu urządzeń. Aby skrótowo wyjaśnić zagadnienie laikom, układy centralnego ogrzewania mogą być zamknięte (są wówczas zaplombowane, cyrkuluje w nich ciągle ta sama woda, aczkolwiek posiadają oczywiście zabezpieczenia pozwalające na zmniejszenie ciśnienia w układzie, aby nie doprowadziło do jego uszkodzenia - urządzeniami tymi są tzw. naczynia przeponowe). Układy zamknięte mają pewną przewagę nad otwartymi - między innymi są zdrowsze dla urządzeń grzewczych (np. dla kotłów), a dzięki temu, że nie dolewamy do nich regularnie wody mają mniejszą tendencję do generowania kamienia kotłowego, głównego wroga wydajnego systemu ogrzewania. Większość nowoczesnych urządzeń typu np. kotły gazowe czy kondensacyjne ,,preferują" pracę w układzie zamkniętym. Jednak urządzenia starszego typu np. kotły węglowe, kotły na drewno lub kominki z płaszczem wodnym są na tyle bezwładne, że w większości zaleca się ich montaż w układzie - otwartym. Jest on bardziej bezpieczny, z punktu widzenia wytrzymałości na wysokie ciśnienia, generowane przez czasem bezwładne przegrzanie układu przez tego typu źródła (nie mają one aż tak dobrej kontroli na temperaturą układu, jak np. kotły gazowe mogące wyłączyć się w każdej chwili automatycznie). Co więc możemy zrobić, na który układ się zdecydować jeśli chcemy w naszym domu mieć 2 źródła ciepła - w tym jedno predestynowane do układu zamkniętego, a drugie do otwartego? Np. pompa ciepła + kominek lub ogrzewanie gazowe z kominkiem? A może ogrzewanie elektryczne z pozostawionym na wszelki wypadek kotłem węglowym?
Jedyną możliwością połączenia obu układów, aby wymieniały ciepło bez mieszania się mediów - jest wymiennik płytowy. Jednak warunkiem działania tak powstałego systemu łączącego układ zamknięty z otwartym jest prawidłowy dobór. Wymiennik płytowy musi posiadać odpowiednią powierzchnię płyt - w przeciwnym razie system nie będzie działać.
Wymiennik płytowy 25 kw - Ba-23-20
Powyższe urządzeni - czyli wymiennik płytowy 25 kW marki Nordic Tec. Należy pamiętać, że moc 25 kW jest wartością nominalną orientacyjną - osiągalną w odpowiednich warunkach CO - zwykle potrzebne są do tego większe różnice temperatur pomiędzy mediami grzewczym oraz odbiorczym. Oznacza to, że z zasady nie powinniśmy porównywać mocy wymienników płytowych z mocą np. kotłów, które są z nich pomocą podłączane w skali 1:1. Wymiennik płytowy 25 kW nie powinien obsługiwać kotłów np. gazowych o mocy 25kW.
Powyższe urządzenie jest świetnym doborem - jeśli ktoś szuka wymiennika ciepła do kominka 15kW lub do kotła o mocy około 15 - 18 kW.
