Ocieplenie wymiennika 50 płytowego Ba-23-50

Wymiennik ciepła 50 płytowy 55 kW z ociepleniem i uchwytami

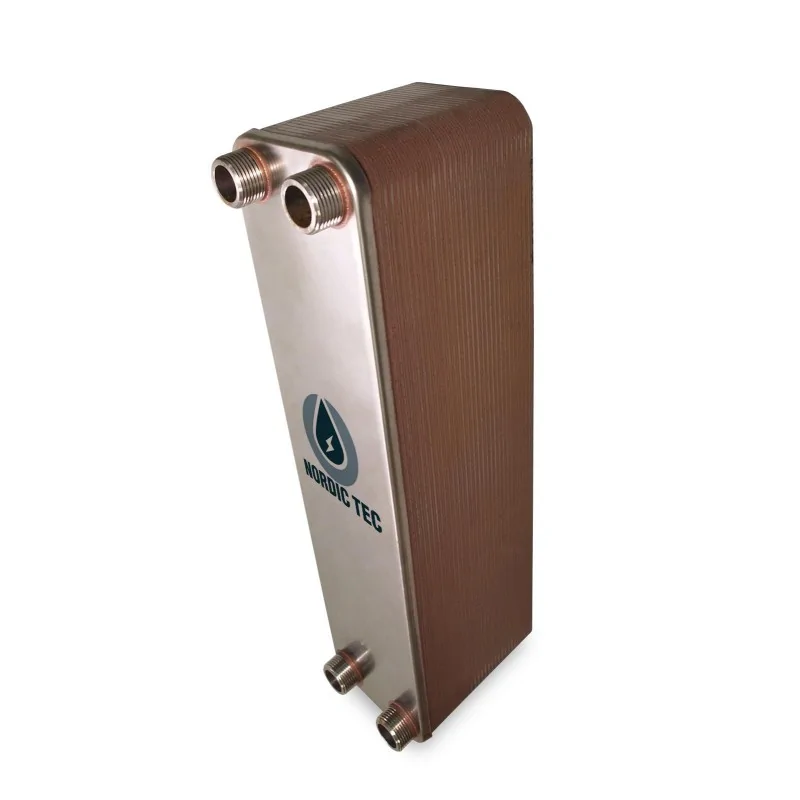

Wymiennik ciepła Ba-23-50 3/4" 30-55kW

Wymiennik ciepła 50 płytowy 55kW na 3/4" NORDIC TEC Ba-23-50

Wymiennik ciepła 50 płytowy lutowany, 3/4"

Ilość płyt: 50 szt.
Moc nominalna 30 - 55 kW
Powierzchnia płyt: 1,15 m²

☑️ Błyskawiczna dostępność naszych wymienników ciepła
✅ Bezpłatna dostawa w PL

Indeks: NT Ba-23-50

Stan Nowy

ba-23-50

Wymiennik płytowy lutowany Nordic Tec Ba-23-50 - przyłącza 3/4", 50 płyt

Wymiennik płytowy Nordic Tec Ba-23-50 z możliwością zakupienia wraz z zestawem akcesoriów

Wymiennik płytowy CO do domków jednorodzinnych

Szczegóły - Wymiennik płytowy lutowany Ba-23-50

Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
Moc grzewcza - od 30 do 55 kW w zależności od temperatury zasilania
Przyłącza wymiennika ciepła: 4x 3/4"
Ciśnienie robocze - do 20 bar
Model Ba-23-50 to klasyczny wymiennik ciecz-ciecz i nie powinien być używany z mediami gazowymi, szczególnie wysokociśnieniowymi lub mającymi tendencję do wahań ciśnień czynnikami chłodniczymi, gazami chłodzącymi typu R32, R134A, R290 i wszystkie podobne.
Ciśnienie testowe - 40 bar
Maksymalna temperatura pracy: +230°C
Przepływ - 4 m3/h
Opcjonalnie możliwy zakup wymiennika płytowego z akcesoriami montażowymi oraz ociepleniem

Powierzchnia wymiany grzewczej - wymiennik płytowy Ba-23-50 : 1,150 m²

* Gwarancja realizowana w Polsce, 5 lat
* Certyfikowany - CE, TÜV

Wymiary:

Długość (A) - 315 mm
Szerokość (B) - 73 mm
Grubość (F) - 120 mm
Rozstaw przyłączy (C) - 278 mm
Rozstaw przyłączy (D) - 40 mm

_______________________________

Wymiennik płytowy 50kW - Ba-23-50 firmy Nordic Tec

Wymiennik płytowy 50kW - Ba-23-50 z 50 płytami ze stali nierdzewnej od Nordic Tec to wszechstronne rozwiązanie dla systemów ogrzewania małych i średnich wielkości. Dzięki swojej skutecznej zdolności do przekazywania ciepła - zapewnia doskonałą wydajność, przy jednoczesnym zachowaniu kompaktowych wymiarów. Sprawdza się świetnie do ogrzewania domów jednorodzinnych, mieszkań, biur i różnych innych systemów ogrzewania o powierzchni nawet 300-400 m².

Dzięki innowacyjnemu projektowi i kształtowi płyt, wymiennik ciepła 50kW Ba-23-50 osiąga doskonały poziom przekazywania ciepła przy niskim spadku ciśnienia. Oznacza to bardziej efektywną wydajność ogrzewania i niższe koszty operacyjne ( co w dłuższej perspektywie wpływa na zużycie paliwa lub energii przez nasze główne urządzenie grzewcze ). Dzięki solidnej konstrukcji produkt gwarantuje niezawodność przez długi czas, a jego kompaktowy rozmiar ułatwia instalację i integrację z systemami ogrzewania.

Wymiennik ciepła 50 kW - 50-płytowy - do czego służy

Poniżej znajdziesz kilka przykładowych zastosowań wymienników ciepła 50 kW:

wymiennik płytowy obsługujący kotły CO i kominki na drewno o mocy nominalnej do 35-45 kW, jeśli zaistnieje potrzeba oddzielić je od instalacji zamkniętej - świetnie sprawdzi się we współpracy z nimi wymiennik płytowy 50kw
podłączanie za pomocą wymiennika kominka z płaszczem wodnym - pracującego w układzie otwartym do układu zamkniętego - może być to nawet dość duży kominek o mocy aż do 40 kW
wymiennik obsługujący kotły CO różnego typu i na różne paliwa - biomasa, ekogroszek, pellet, węgiel - o mocy nawet do 40-45kW (przy założeniu, że nie będziemy potrzebować większego rozmiaru przyłączy niż 3/4")
pompy ciepła o mocy nominalnej do 7-8 kW, wymiennik płytowy pompy ciepła monoblok wykorzystywane do ogrzewania CWU pracujące na glikolu w układzie wysokotemperaturowym (około 50 °C)
wymiennik do łączenia dużych systemów paneli solarnych tradycyjnych, ogrzewających zasobniki ciepłej wody gorącym glikolem - mogą być to zespoły paneli o powierzchni nawet do kilku metrów kwadratowych

Konstrukcja wymiennika płytowego 50 kW Ba-23-50

Wymiennik płytowy 50 kW - to klasyczny lutowany płytowy wymiennik ciepła (z angielskiego BPHE), składa się z 50 płyt, które są spajane ze sobą w piecu próżniowym z pomocą Cu (czyli stal połączona za pomocą miedzianych lutów). Płyty wymienników Nordic Tec są dodatkowo pofalowane / karbowane aby ich powierzchnia była większa - co z kolei ma na celu zwiększenie skuteczności przekazu ciepła. Każda pojedyncza stalowa płyta ma powierzchnię 0,023m². Jeśli przemnożymy tą wartość przez liczbę płyt otrzymamy łączną powierzchnię wymiany jaką podano wyżej.
Wymiennik płytowy 50 kW nie różni się specjalnie konstrukcją od wymienników innej mocy. Kluczem do modelowania wydajności wymienników płytowych jest zastosowanie konkretnej powierzchni wymiany ciepła. Jeśli chcemy zwiększyć jego potencjalną moc - należy wybrać wymiennik z większą ilością płyt lub z płytą większych gabarytów. Na tej samej zasadzie otrzymamy urządzenie o słabszej wymianie ciepła, jeśli zastosujemy mniejszą powierzchnię płyt.
