Wymiennik ciepła Ba-32-70 1" 70-150kW

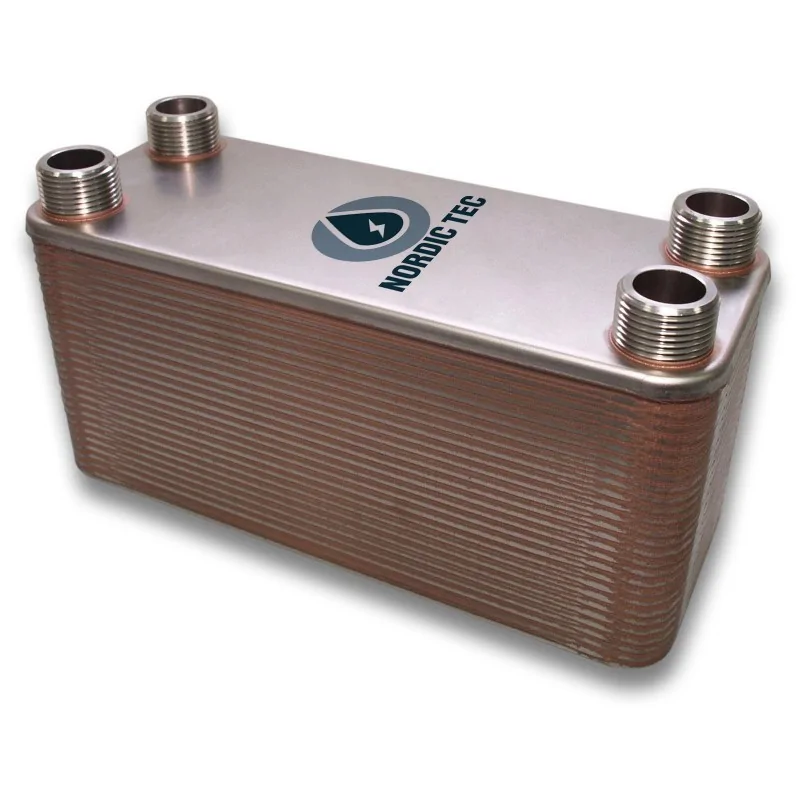

Wymiennik ciepła 70 płytowy 150 kW na 1 cal NORDIC TEC Ba-32-70 1"
Wymiennik ciepła płytowy 150 kW do pomp ciepła monoblok/split (woda/woda lub woda/glikol), ale także do tradycyjnych źródeł ciepła - typu duże kotły grzewcze CO i CWU.
Ilość płyt: 70 szt.
Moc nominalna 70-150kW
Powierzchnia łączna płyt - 2,24m²
DARMOWA DOSTAWA w Polsce
Indeks: NT Ba-32-70
Stan Nowy
Wymiennik płytowy centralnego ogrzewania do pomp ciepła lub kotłów Nordic Tec Ba-32-70
Klasyczny wymiennik płytowy 150kW, przyłącza 1", 70 płyt
model często stosowany do pomp ciepła monoblok (oddzielenie układu glikolu od wody)
Parametry techniczne:
- Stal 316L, lutowana na twardo, czystą miedzią
- Moc grzewcza (nominalna) - od 70 do 150 kW w zależności od temperatury zasilania
- Przyłącza/Wyjścia : 4x 1 cal / 25
- Ciśnienie robocze - do 30 bar (wymiennik ciecz-ciecz)
- Ciśnienie testowe - 45-60 bar
- Bezpieczna temperatura pracy: do +230°C
- Przepływ - 12 m3/h
Powierzchnia wymiany cieplnej - 2,240 m²
Powyższy graf ukazuje zestawienie powierzchni wymiany grzewczej - czyli po prostu powierzchni aktywnej płyt stalowych w wymiennikach ciepła Nordic Tec Ba-32, w zależności od liczby płyt. Model Ba-32-70 posiada ich 70 sztuk, co tworzy powierzchnię łączną 2,24 metra kwadratowego. Poniżej dowiesz się, co ta wartość oznacza w praktyce - albowiem powierzchnia wymiany ciepła jest głównym czynnikiem warunkującym dobór wymiennika płytowego do kotła grzewczego czy do pompy ciepła - czy każdego innego zastosowania. W praktyce to powierzchnia płyt decyduje ile kW mocy może mieć kocioł czy pompa ciepła - jakie będą prawidłowo obsługiwane przez konkretny model wymiennika. Wskazana powierzchnia na poziomie 2,24 m² plasuje ten model jako dość duży i dość wydajny, dając możliwość obsługi całkiem solidnych źródeł ciepła - o czym piszemy poniżej.
.Wymiary:
Najczęstsze zastosowanie wymiennika płytowego Ba-32-70:
- instalacje z pompami ciepła z zastosowaniem bufora ciepła lub bez, w opcjach z glikolem lub z wodą - o mocy pompy ciepła do kilkunastu kW, zarówno do splitów jak i monobloków / wymiennik do pompy ciepła
- instalacje centralnego ogrzewania z piecem węglowym do ok. 70 kW - 75 kW / do kotła węglowego
- układy z piecem na ekogroszek do ok. 80 kW (układy łączone - zamknięty / otwarty) / wymiennik do kotła na ekogroszek
- obsługa dużego kotła kondensacyjnego lub kilku kotłów w kaskadzie o mocy do 60-70 kW w zależności od parametrów układu / do kotła gazowego
- podłączanie kotłów na pellet do dużych obiektów np. usługowych / do kotła na pelet
- przygotowywanie ciepłej wody użytkowej w układach z pominięciem bojlera / wymiennik do CWU
- współpraca z nagrzewnicą glikolową w nagrzewaniu hal i magazynów / wymiennik do nagrzewnicy
- ogrzewnictwo dużych obiektów, typu hotele, sklepu we współpracy z siecią miejską PEC / do sieci miejskich
____________________________________________
Jak należy dobierać wymiennik ciepła? | Ba-32-70
Niestety z uwagi na to, że wymienniki płytowe posiadają wręcz przeogromne spektrum zastosowań - jest to w zasadzie nieskończoność kombinacji i wartości parametrów takich jak rodzaje mediów, z których każde może mieć inne ciepło właściwe, przepływy, temperatury początkowe, cele chłodnicze lub grzewcze, moc w kW. Wymienniki ciepła Nordic Tec współpracują praktycznie z każdym rodzajem źródła ciepła, z kotłami, kominkami czy pompami ciepła. Ogrzewać mogą zarówno obiekty mieszkalne, stosunkowo małe, ale również hale sportowe czy budynki użyteczności publicznej. Sprawdzają się także w chłodnictwie - współpracując ze większością dostępnych czynników ciekłych jak np. glikol.
Łatwiej jest więc odpowiedzieć na pytanie "Jak dobrać wymiennik ciepła" jeśli posiada się konkretne informacje nt planowanego zastosowania wymienników, np. w opcji grzewczej i podstawowe informacje nt tego zastosowania. Jeśli masz problemy z doborem wymiennika - najlepiej pozostaw to specjalistom i skontaktuj się z nami.
Zapraszamy również na naszego bloga, gdzie znajdziesz więcej informacji nt między innymi doboru wymienników ciepła, w tym do kotłów gazowych lub na pellet. Dodatkowo znajdziesz tam artykuł, który opisuje do czego może doprowadzić dobór zbyt małego wymiennika płytowego.
Co oznacza symbol wymiennika ciepła - Ba-32-70?
"Ba" jest to nasze oznaczenie na wymiennik ciepła lutowany metodą próżniową, czyli klasyczny model płytowy. Liczba znajdująca się w środku to powierzchnia transferu ciepła płyty (pojedynczej), czyli 0.032m². Liczba na końcu oznacza ilość płyt - ten model ma ich 70. Jeśli przemnożymy ich ilość przez powierzchnię płyty pojedynczej - otrzymamy powierzchnię urządzenia w całości, czyli 2.24m², czyli dość przyzwoitą powierzchnię pozwalającą obsłużyć np. pompy ciepła, także przy zastosowaniach z wymagającym niskotemperaturowym ogrzewaniem podłogowym. Jest to oczywiście jeden z przykładów. Wszystkie nasze symbole wymienników płytowych opierają się na powyższym kluczu.
Wymiennik do pompy ciepła 8 kW - 16 kW | Monoblok
Wymiennik ciepła Ba-32-70 najczęściej jest sprzedawany jako wymiennik do pomp ciepła i zwykle stosowany do oddzielenia pompy ciepła od systemu CO. Najczęściej z uwagi na to, że zapada decyzja o zalaniu obiegu pompy ciepła glikolem (dość częsta praktyka w przypadku pomp monoblok) - ale także by oddzielić obieg pompy ciepła od np. starej instalacji w układzie otwartym (to zdarza się i przy urządzeniach typu split). Ten model sprawdza się to idealnie jako wymiennik do pompy ciepła 8 kW od 16 kW, w niektórych wypadkach nawet do pomp ciepła 18 kW, rozstrzał zależy oczywiście od temperatur zasilania, stanu instalacji czy faktu użycia glikolu (jak przy monoblokach) czy wody. Generalnie dobierając wymiennik do pompy ciepła na każde 10kW należy mieć pomiędzy 1,5 m² a 3,0 m² powierzchni płyt na 10 kW pompy monoblok pracującej na glikolu - lub 1,2-2,5m² na 10kW pompy ciepła pracującej na wodzie. Rozstrzał jest bardzo duży, głównym czynnikiem jest planowana temperatura pracy. Większy wymiennik ciepła będzie wymagany dla układów niskotemperaturowych (np. gdy cały układ pracuje w ogrzewaniu podłogowym).
Wymiennik ciepła do dużych kotłów 70 kW i 80 kW | Nordic Tec Ba-32-70
Jednak wymiennik ciepła Ba-32-70 w przypadku bardziej konwencjonalnych źródeł ciepła - typu kotły sprawdza się równie dobrze. W tym wypadku z uwagi na dużo większą bezwładność źródła ciepła jego moc może być dużo wyższa niż w przypadku nowoczesnych pomp ciepła. Wymiennik Ba-32-70 z łatwością obsłuży duże kotły grzewcze, lub nawet kaskady kotłów - znacznie przewyższające zapotrzebowanie domów jednorodzinnych. Jest to wymiennik płytowy, który z łatwością przeniesie ciepło z kotłów rzędu 70 kW do 80 kW - a niektórych wypadkach także większe. Można uznać, że Ba-32-70 to model z łatwością znajdujący zastosowanie także w dużych budynkach przemysłowych.
Paliwo na jakim pracuje kocioł nie ma tu większego znaczenia - może być to kocioł na węgiel, na drewno, na pelet czy kocioł kondensacyjny (gazowy).
