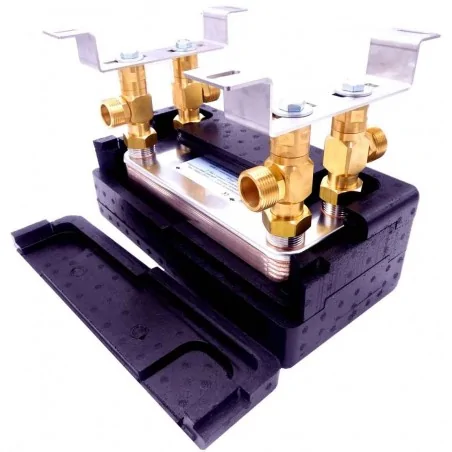

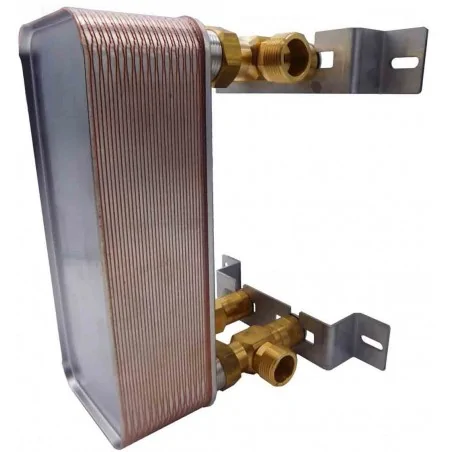

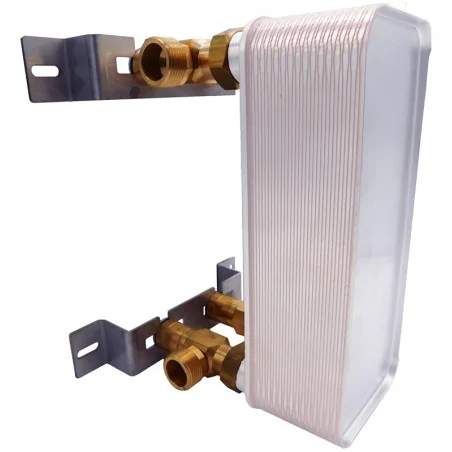

Wspornik Ścienny Montażowy ze Śrubunkami Kątowymi - dla wymiennika 1"
Akcesoria wymienników ciepła

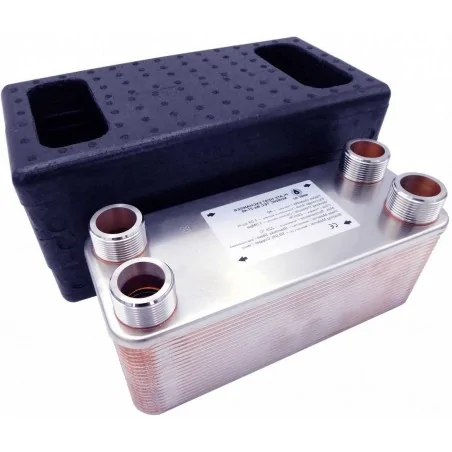

Izolacja Termiczna IZ-Ba-32-30 i IZ-Ba-27-30
Akcesoria wymienników ciepła
Wymiennik ciepła 30 płytowy do domowych lub przemysłowych systemów grzewczych (CO lub CWU) lub chłodniczych. Uniwersalny pod kątem możliwości współpracy z różnymi źródłami ciepła (pompy ciepła, kominki, kotły stałopalne, kondensacyjne - gazowe oraz inne). Może pracować zarówno z wodą jak i glikolem (roztworem glikolu).
☑️ Błyskawiczna dostępność wymienników płytowych
✅ Szybka i bezpłatna dostawa wymiennika na terenie Polski

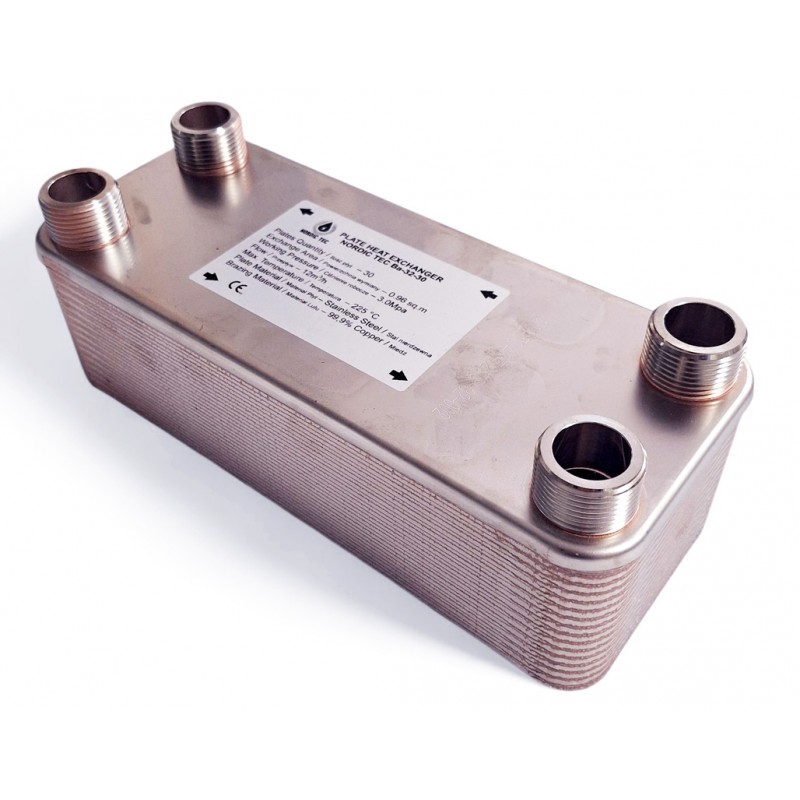

Wymiennik ciepła CO - o przyłączach 1 calowych - Nordic Tec Ba-32-30
Szczegóły techniczne - Wymienniki ciepła CO Ba-32-30
Wymiennik ciepła CO - model Ba-32-30 nie powinien pracować z mediami wymagającymi ciśnień wyższych niż 30 bar, w tym R410, R290, R32 i podobne, chyba, że istnieje pewność, że w danym układzie ciśnienie wyższe niż 30 bar nie wystąpi. Jeśli szukasz wymiennika do mediów gazowych - przy zbliżonej powierzchni płyt - zastosuj wymiennik ciepła freonowy Ba-26-34-F.
Wykres pokazuje pozycję wymiennika ciepła Ba-32-30 w porównaniu do serii Ba-32 pod kątem powierzchni wymiany ciepła, czyli mówiąc prościej, całkowitej wewnętrznej powierzchni płyt. Jeśli szukasz wymiennika o podobnych rozmiarach, ale z większą liczbą płyt (a co za tym idzie, większą powierzchnią wymiany ciepła), sprawdź modele widoczne na wykresie, np. wymiennik Ba-32-50.
Najczęstsze zastosowanie - wymiennik płytowy do CO Ba-32-30:
* Gwarancja realizowana w Polsce, 5 lat
* Certyfikowany - CE, TÜV

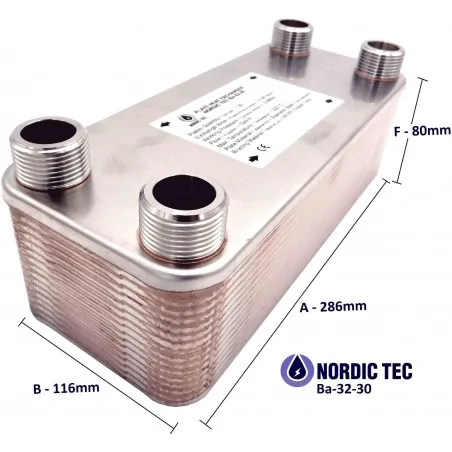

Wymiary - wymiennik ba-32-30
Długość (A) - 286 mm
Szerokość (B) - 116 mm
Grubość (F) - 80 mm
Rozstaw przyłączy (C) - 243 mm
Rozstaw przyłączy (D) - 72 mm
Wymiennik ciepła 30 płytowy to urządzenie przepływowe - to znaczy, że pracuje tylko, gdy przepływa przez niego woda lub inne medium jakie mamy w instalacji np. glikol. Wymiennik płytowy - jako urządzenie przepływowe nie jest też zasobnikiem, gdyż nie kumuluje wody. Jest to zaleta, bo to pozwala na zachowanie małych rozmiarów urządzenia.
W rzeczywistości jest to konstrukcja bardzo prosta - wymiennik ciepła jest to pakiet 30 płyt stalowych, które są ze sobą zespolone, za pomocą tzw. lutowania próżniowego. Jest to nowoczesny sposób na połączenie materiałów mający ogromną przewagę nad tradycyjnym spawaniem. Odbywa się w temperaturze ponad 400-450 °C (choć możliwe jest i lutowanie próżniowe w temperaturach nawet 900°C) i odbywa się w specjalnie stworzonych warunkach bez udziału powietrza. Konstrukcja w ten sposób powstała jest arcy trwała - dlatego wymienniki płytowe są urządzeniami zdecydowanie długowiecznymi.
Podstawowym czynnikiem doboru wymiennika ciepła do CO powinno być jego właściwe dopasowanie do wymagań źródła ciepła, czyli urządzenia grzewczego. W praktyce jednak Ba-32-30 jest w stanie ogrzać budynek o powierzchni do 300 m² w starym budownictwie oraz do nawet 400-450 m² w budownictwie nowym, pod warunkiem jednak, że źródło ciepła jest na tyle wydajne. W rzeczywistości dobór wymienników ciepła do CO pod kątem powierzchni budynku nie jest najlepszym rozwiązaniem, a przynajmniej istnieje lepsza metoda doboru - przy uwzględnieniu powierzchni wymiany ciepła wymiennika.
