Wymiennik ciepła Ba-60-50 5/4" 100-200kW

Wymiennik płytowy do podłączania pomp ciepła lub tradycyjnych kotłów grzewczych

Wymiennik płytowy Nordic Tec Ba-60-50
przyłącza 5/4", 50 płyt

✅ Tradycyjny wymiennik ciepła lutowany 50 płytowy - charakteryzuje się kompaktowym i ergonomicznym designem, co ułatwia jego montaż i obsługę - jako opcjonalne akcesorium można zakupić również zestaw montażowy do wymiennika ciepła z mocowaniem ściennym.. Ponadto, wykonane zostało z wysokiej jakości materiałów, które są odporne na korozję i działanie wysokich temperatur.

Szczegóły techniczne - Wymiennik płytowy do podłączania pomp ciepła

• Opis płyt wymiennika ciepła:
  Stal nierdzewna 316L, luty miedziane 99,9% Cu
  Grubość płyt: 0,3-0,4 mm
  Dystans pomiędzy płytami: 2,0 - 2,2 mm
  Rozmiar płyty: 526x124 mm


• Moc grzewcza - od 100 do 200 kW w zależności od temperatury zasilania


• Przyłącza:
  króćce przyłączeniowe 4x 5/4" (32), na gwintach zewnętrznych


• Maksymalny przepływ - 22m³/h | 367 l/min


• Ciśnienie robocze - do 30 bar (wymiennik do użytkowania z cieczą)
  Ciśnienie testowe - 45-60 bar (ciśnienie próby przed dopuszczenie wymiennika ciepła do obrotu)

Ba-60-50 to płytowy wymiennik ciepła do pomp ciepła, jednakże stworzony do przekazywania energii cieplnej między cieczami i w tych systemach określany jako wymiennik zewnętrzny. Nie jest to wymiennik ciepła przeznaczony do pracy w pompach ciepła z czynnikiem chłodniczym (nie jest to tzw. wewnętrzny wymiennik ciepła pompy ciepła).

Nie powinien być stosowany z mediami wysokociśnieniowymi (powyżej 30 bar) takimi jak freon czy gaz, które mają tendencję do nagłych skoków ciśnienia i dodatkowo pracują przy ciśnieniach powyżej 30 bar. Jeśli szukasz wymiennika ciepła do czynnika chłodniczego, który ma działać jako skraplacz lub parownik pompy ciepła i potrzebujesz modelu podobnego do tego, sprawdź model Ba-68-50-F.

• Maksymalna temperatura pracy: do +230°C



Powierzchnia wymiany ciepła - wymiennik płytowy Ba-60-50 - 3,000 m²

Wymiennik ciepła Ba-60-50 znajduje się na powyższym grafie i jego powierzchnia oznaczona jest ciemniejszą barwą. Jak widać ma on powierzchnię 3 metrów kwadratowych, co determinuje jego dość duże możliwości - także dlatego jest predestynowany od obsługi raczej wymagających źródeł ciepła. Najczęściej mogą być pompy monobloki do 20 kW - których glikolowe układy oddziela się od centralnego ogrzewania właśnie za pomocą wymienników płytowych, ale także np. duże kotły centralnego ogrzewania o mocy nominalnej nawet do 100-120 kW. Sam wymiennik Ba-60-50 ma moc nominalną liczoną dla przemysłowych zasilań - na poziomie 200 kW.

Najczęstsze zastosowanie wymienników ciepła Ba-60-50:

• wymiennik ciepła do pompy ciepła | monoblok lub split w granicach od 10 do 20 kW (w zależności od temperatury pracy PC),
  w układzie, w którym zachodzi potrzeba oddzielić część zalaną glikolem od reszty instalacji C.O. pracującej na wodzie
• wymiennik płytowy do obsługi urządzeń CO typu kotły grzewcze lub zespoły kotłów grzewczych pracujących w kaskadzie o mocy do 100-120 kW w dużych obiektach przemysłowych, usługowych lub hotelarskich; urządzenie pracuje z kotłami każdego typu w tym gazowymi, stałopaliwowymi, na węgiel, eko-groszek, pelet czy urządzeniami elektrycznymi, niezależnie od tego czy układ centralnego ogrzewania oparty jest na podłogówce czy grzejnikach
• wymiennik ciepła do chłodnictwa przemysłowego, np. w przemyśle spożywczym, praca w charakterze chłodnicy

Wymiary - wymienniki ciepła Ba-60-50:

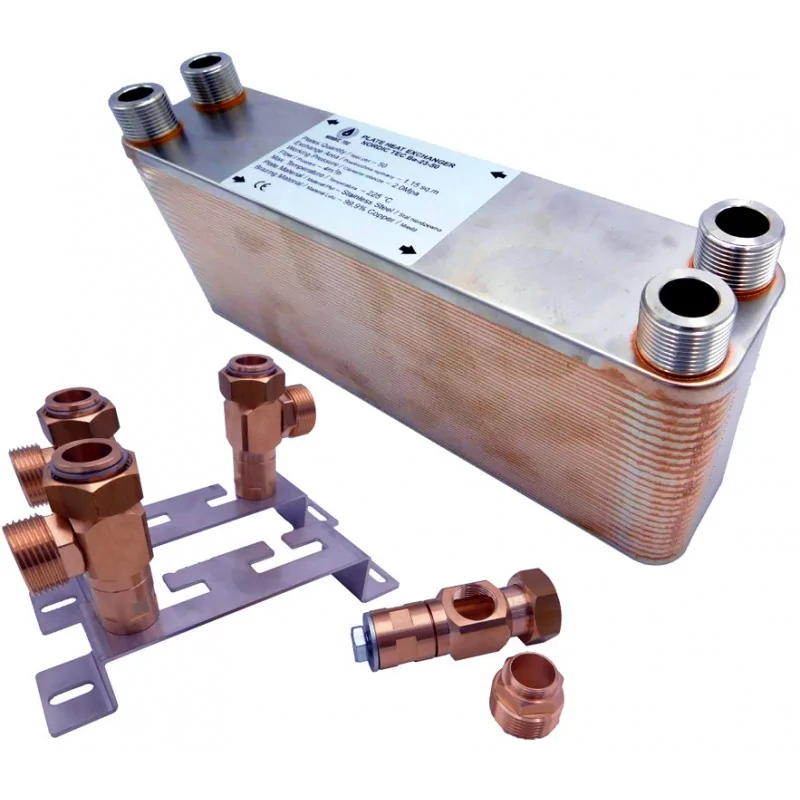

Wymiennik ciepła 50 płytowy można zakupić z opcjonalnymi akcesoriami

Jak większość naszych modeli ten model można zakupić z dodatkowym osprzętem do wymiennika ciepła:

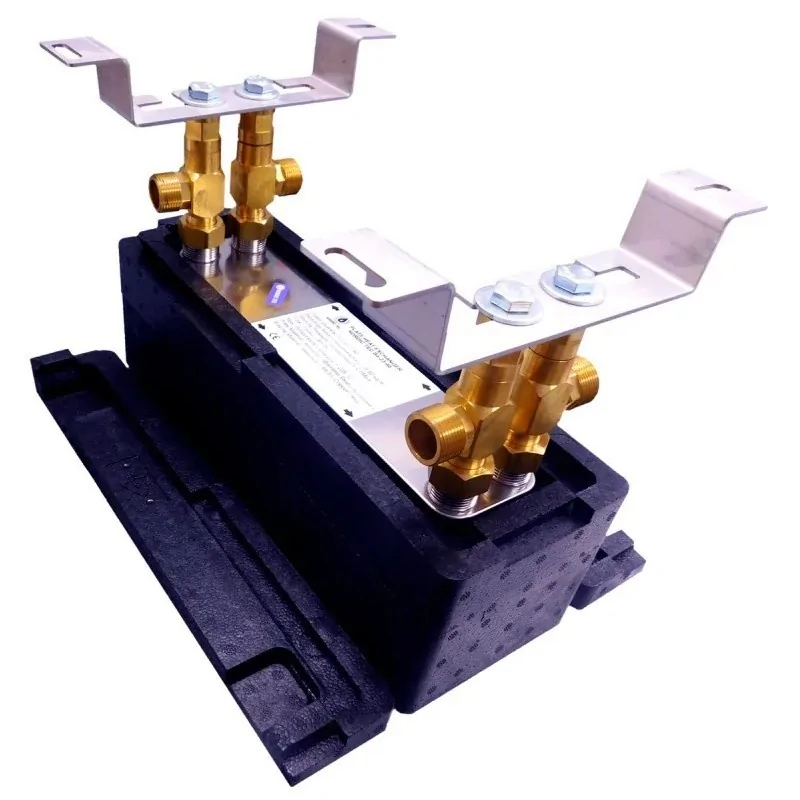

• z izolacją - czyli z ociepleniem termicznym IZ-Ba-60-50, wykonanym z pianki polipropylenowej

• ze wspornikiem do montowania wymienników płytowych 5/4" na ścianie, czyli z mocowaniem ściennym przeznaczonym dla modeli o przyłączach 5/4 cala, dostosowanym do wagi wymiennika wraz z przepływającymi przezeń mediami

• zaworami kulowymi odcinającymi w rozmiarze tożsamym z gwintem wymiennika - tj. 1 1/4"

Urządzenie można zakupić w zestawie (menu wyboru akcesoriów znajduje się tuż nad ceną wymiennika) - albo osobno jeśli zajdzie taka potrzeba

Płytowy wymiennik ciepła do pompy ciepła - Ba-60-50

Płytowy wymiennik ciepła do pompy ciepła w znaczeniu urządzenia, które oddziela obieg pompy ciepła (nierzadko może być on zalany glikolem) od instalacji. Z pewnej perspektywy mówimy o oddzieleniu pompy ciepła za pomocą wymiennika ciepła - ponieważ przy tego typu rozwiązaniu istnieją de facto 2 obiegi - obieg glikolowy (lub wodny) pompy ciepła jest oddzielony od obiegu instalacji CO (albo CWU).
Z drugiej strony płytowy wymiennik ciepła do pompy ciepła - nie koniecznie oddziela - a wręcz łączy oba układy. W nim dochodzi do wymiany temperatur pomiędzy mediami - ciepłe medium ze strony PC przekazuje swoją energię cieplną na nośnik z układu CO / CWU, który transportowany jest na ogrzewanie podłogowe, grzejniki i zasobnik z ciepłą wodą. Jest to niezbędne spoiwo takiego układu.

Używając określenie płytowy wymiennik ciepła do pompy ciepła mamy na myśli urządzenie, którego funkcję opisaliśmy powyżej. Nie chodzi w tym wypadku o wymiennik ciepła freon/woda - lub freon/glikol - który jest integralnym elementem pompy ciepła dostarczonym przez jego producenta. Jest to urządzenie, które ma tożsamą nazwę, jednak jego funkcja w samym procesie jest nieco inna, choć również opiera się na wymianie ciepła.

Wymiennik ciepła 50 płytowy Ba-60-50 jest rozwiązaniem, które pozwala na przyłączenia do układu grzewczego pomp ciepła o dość dużej mocy nominalnej. Jeśli są to układy tzw. wysokotemperaturowe, oparte na kaloryferach, w których temperatura zasilania generowana przez PC osiąga około 50°C - mogą być to pompy rzędu nawet 16-20kW, a w przypadku zasilań skrajnie niską temperaturą (30-35 °C) będą do Pompy ciepła mocy około 10kW.

Pompa ciepła glikol woda - a wymiennik płytowy

Pompa ciepła glikol woda - zwykle jest to pompa monoblok, której producent ze względów bezpieczeństwa wymaga użycia glikolu, czy dokładniej roztworu glikol woda. Zwykle producent nadaje temu rygor wymogu, co oznacza, że jeśli nie zalejemy obiegu PC roztworem glikolu i wody możemy utracić gwarancję. Roztwór glikol woda jako płyn niezamarzający ma oczywiście zapewnić ochronę przed zamarznięciem, an wypadek awarii prądu, co uniemożliwi proces odszraniania.

W takiej sytuacji stajemy przed dylematem połączenia pompy ciepła z układem ogrzewania. Połączenie bezpośrednie oznaczałoby konieczność napełnienia całej instalacji roztworem glikol woda - co oznaczało by jego obecność w podłogówce czy grzejnikach. Nie jest to zalecane, nie tylko z uwagi na większy koszt nośnika, ale przede wszystkim z uwagi na gorsze właściwości uwalniania ciepła przez glikol. W takich sytuacjach właśnie stosuje się płytowy wymiennik ciepła do pompy ciepła - aby podzielić całość na dwa układy, a układ CO zalać tradycyjnie wodą. Może być to wymiennik płytowy Ba-60-50 - lub jeden z mniejszych modeli, dobrany w zależności od mocy nominalnej pompy ciepła i planowanej temperatury zasilania.

Być może szukasz podobnego wymiennika, ale certyfikowanego do pracy z mediami gazowymi (wysokociśnieniowymi) - sprawdź:

• Wymiennik ciepła do czynników chłodniczych Nordic Tec Ba-68-50 45 bar - skraplacz do pomp ciepła 22-35 kW

Wymiennik płytowy 100 kW - kocioł grzewczy 100 kW lub nawet 120 kW

Model Nordic Tec Ba-60-50 posiadający 50 płyt posiada moc nominalną do 200 kW przy wysokich temperaturach zasilania. Jest to natomiast wymiennik płytowy 100 kW przy parametrze odpowiadającym temperaturom zasilania tradycyjnych kotłów. Ten wymiennik płytowy nadaje się więc idealnie do oddzielania układów zamkniętych kotłów gazowych 100kW, przy zasilaniu zachowującym kondensację, poniżej 50°C.
Biorąc pod rozwagę fakt, że szereg kotłów pracuje w swoich układach również na większych temperaturach - np. pomiędzy 50 a 60 °C - model Ba-60-50 jest to wymiennik płytowy odpowiedni również dla kotłów 120 kW - jeśli chodzi o typy kotłów zasilanych peletem, ekogroszkiem czy węglem.
