Wymiennik ciepła z tytanu płaszczowo-rurowy Nordic Tec B155-Ti
Wymiennik ciepła B155-Ti z tytanu - wymiennik płaszczowo-rurowy 50 kW - do ogrzewania basenu słonowodnego lub wody dosalanej
* Moc nominalna - 50 kW (155 kBTU/h)
- Moc 50kW wymiennik osiąga przy zastosowaniu mediów woda-woda, przy założonej różnicy temperatur między nimi 60 stopni C. (100% wydajności)
Wydajność w przypadku różnicy temperatur między mediami:
- 60 °C = 100%
- 50 °C = 85%
- 40 °C = 70%
- 30 °C = 55%
Przy zastosowaniu jako medium grzewczego glikolu wydajność spada do 85-92%, w zalezności od stężenia glikolu
* Powierzchnia wymiany ciepła - 0,33 m2
* Ciśnienie testowe - 10 bar, robocze - 6 bar.
* Przyłącza -
- 2x 1,5 cala GW - przyłącza czynnika grzewczego - K1 i K4
- 2x 1 cal GW - przyłącza czynnika ogrzewanego - K3 i K2
* Sugerowana objętość basenu:
- do 45 m3 nominalnie, przy zachowaniu różnicy mediów 60°C oraz odpowiednich poziomów przepływów
- W przypadku niewystarczających parametrów ogrzewania sugerowana objętość może nie zostać obsłużona przez wymiennik należycie.
! W przypadku problemów z doborem - napisz do nas wiadomość !
* Przepływ
- medium grzewczego - 32 l/min
- medium ogrzewanego - 237 l/min
* Maksymalna temperatura pracy - do 208°C
* Gwarancja jakości - 2 lata gwarancji realizowanej w Polsce
w przypadku zastosowania klasycznego (basenowego)
* Towar certyfikowany - PED 97/23/EC, ISO9001
* Wysoki przepływ przy niskich stratach ciśnienia
* Zaprojektowany ze zdolnością do samoczyszczenia
* Zastosowanie
- Baseny, spa i zbiorniki z ciepłą wodą - w szczególności solanką, wodą słoną lub morską
- Zastosowanie przemysłowe jako chłodnice olejów, silników,układów napędowych, próbek w instalacjach kotłowych
Podłączanie wymienników tytanowych do instalacji z zachowaniem przeciwprądu
- K1 - wlot medium grzewczego
- K2 - wylot medium ogrzewanego
- K3 - wlot medium ogrzewanego
- K4 - wylot medium grzewczego
Modele tytanowe podobnie jak wymienniki ciepła stalowe podłącza się przeciwprądowo, w celu uzyskania maksymalnej wydajności wymiennika.
Zastosowanie wymienników ciepła z tytanu | B155-Ti

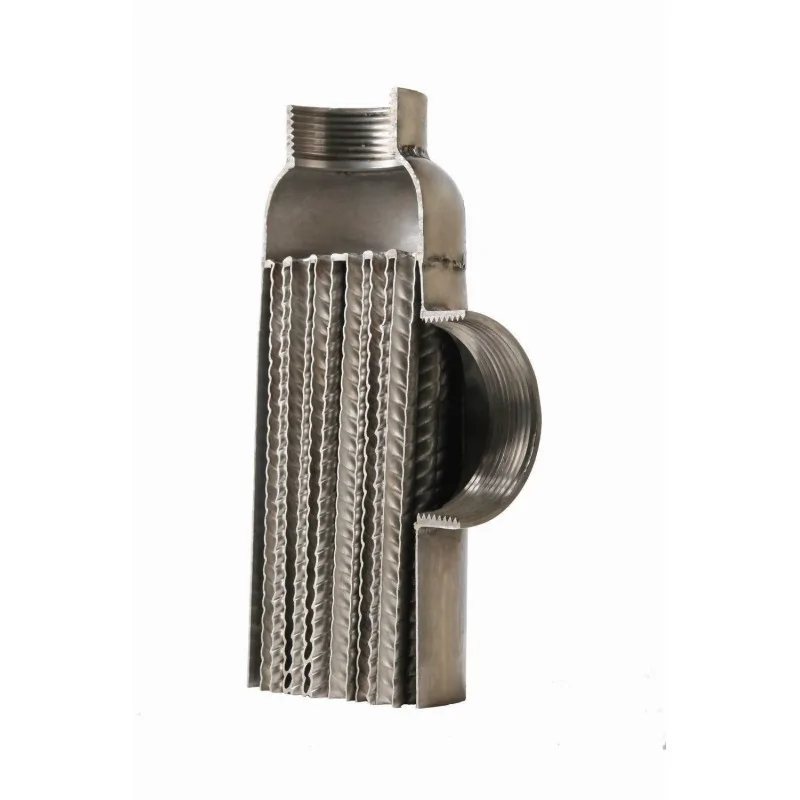

Wymiennik ciepła tytanowy jest zbudowany w całości z tytanu, czyli materiału, który nie jest standardowy i w gruncie rzeczy jest dość słabo dostępny i drogi. W standardowych zastosowaniach stosuje się wymienniki ze stali nierdzewnej i są one wystarczające np. do ogrzewania basenów czy do wymiany ciepła w większości zastosowań przemysłowych. Wszędzie gdzie da się zastosować odpowiednik stalowy - robi się to, gdyż model z tytanu zwykle jest około 3-krotnie droższy, co wynika głównie z cen materiału.
Wymienniki tytanowe stosuje się natomiast tylko w najbardziej wymagających zastosowaniach, do współpracy z najbardziej agresywnymi mediami. W ogrzewaniu basenów jest to woda słona, baseny z wodą morską lub soloną. Z uwagi na to, że wymiennik ciepła aby był skuteczny w przekazie ciepła nie może być złożony z dużych bloków stali - lecz z cienkich rurek, które są w stanie przekazywać energię cieplną na drugą stronę - z czasem rozszczelniłby się pod wpływem soli. Cienkie arkusze stali nierdzewnej mają swoją wytrzymałość i pewne stężenie soli zdecydowanie ją przekracza.
Oprócz zastosowania z basenami ze słoną wodą wymienniki ciepła tytanowe najczęściej są zamawiane przez firmy z różnych branż przemysłu, w których wymiennik pracuje z reguły jako chłodnica innych mediów agresywnych, np. kwasowych.
