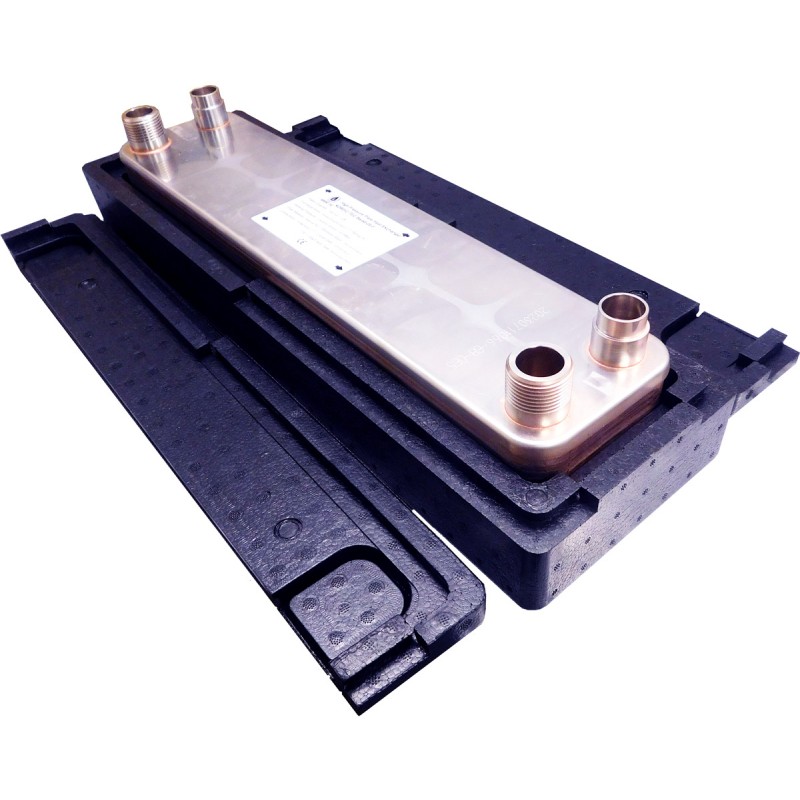

Wymiennik ciepła Gaz Freon Ba-68-70-F 35 kW z izolacją

Nowy

Wymiennik ciepła Gaz Freon Ba-68-70-F 4,8m² - 50 kW

Duży wymiennik ciepła freon woda 70 płytowy | Nordic Tec Ba-68-70-F 50 kW

Duży wymiennik ciepła freon-woda 70-płytowy dla mediów czynnik chłodniczy - ciecz

Charakterystyka kanałów:

Kanał 1 - ϕ 22 - 7/8" | freon-czynnik chłodniczy-gaz itp.
Kanał 2 - 1", DN25 (gwintowany) - woda, glikol - ogólnie mówiąc przeznaczony dla cieczy

Powierzchnia wymiany ciepła: 4,76 m²
Moc pompy ciepła / agregatu / klimatyzatora - 34-50 kW

Ciśnienie robocze na stronie gazowej: < 45 bar

Izolacja do wymiennika czynnik-woda jest akcesorium opcjonalnym.
Menu wyboru izolacji znajduje się poniżej, tuż nad ceną.

☑️ Szybka dostępność wymienników ciepła freon-woda oraz możliwość dokupienia nypli do wlutowania z przejściówką SAE
✅ Bezpłatna dostawa na terenie Polski

Indeks: wymiennik-ciepla-freon-woda-Ba-68-70-F

Stan Nowy

Wymiennik ciepła freon-woda do pomp ciepła do 50 kW

Wymiennik ciepła 70-płytowy, freon-woda do pomp ciepła lub klimatyzatorów, także większych jednostek w granicach 34 - 50 kW

Szczegóły techniczne - Wymiennik ciepła freonowy do pomp ciepła Ba-68-70-F:

Materiał: Stal nierdzewna kwasoodporna 316L, płyty metodą próżniową przy użyciu miedzi
Moc grzewcza umowna pompy ciepła / klimatyzatora / agregatu chłodniczego - 34 kW - 50 kW

Parametr: Strona freonowa R410a; Tskr = 40ºC,
Strona cieczy: Woda; T-IN= 32ºC; T-OUT = 37 ºC

W obliczaniu parametru użyto R410a, natomiast wymiennik jest kompatybilny także z innymi czynnikami chłodniczymi w układach do 45 bar. W praktyce oznacza to, że może obsługiwać niemal wszystkie tego typu układy, niezależnie czy chodzi o R410a, R32, R407c, R134a czy podobne.

Przyłącza freonowe wymiennika : rurki o średnicy ϕ 22 - 7/8" przeznaczone do wlutowania nypla lub rurki (przyłącze niegwintowane, patrz fotografie przyłącza)
Przyłącza wody lub cieczy : gwintowane 1" - DN 25
Ciśnienie pracy - maksymalne dopuszczalne 45 bar
Ciśnienie prób przed dopuszczeniem do obrotu - > 60 bar
Przepływ - 22 m3/h (22 000 l/h)
Sposób podłączenia: wymiennik ciepła przeciwprądowy

Sprawdź: ✅ Nyple-adpatery do SAE do wlutowania do rurek wymienników

Powierzchnia wymiany ciepła między freonem a wodą - wymiennik ciepła Nordic Tec Ba-68-70-F : 4,76 m²

Powierzchnia wymiany ciepła między freonem a wodą - wymiennik ciepła Nordic Tec Ba-68-70-F

Wymiennik freon-woda Ba-68-70-F jest aktualnie największym wymiennikiem ciepła do tego zastosowania w katalogu Nordic Tec. Posiada powierzchnię wymiany ciepła na 4,76m², co pozwala na obsługę bardzo dużych systemów pomp ciepła i agregatów chłodu, o mocy nawet do 50 kW przy parametrach podanych w specyfikacji.

Mniejsze wymienniki freonowe zaznaczone na grafie - takie jak Ba-68-40-F czy Ba-68-60-F również są dostępne w naszym sklepie.

Wymiary - wymiennik freon-woda Ba-68-70-F

Długość (A) - 526 mm
Szerokość (B) - 119 mm
Grubość (F) - 174 mm
Rozstaw przyłączy (C) - 470 mm
Rozstaw przyłączy (D) - 63 mm
