Rozdzielacz ogrzewania podłogowego CO z zaworami - 12 sekcji

Rozdzielacz do ogrzewania podłogowego 12 sekcji (obwodów) Nordic Tec

Długość (D) - 750mm

Szczegóły techniczne:
- Mosiądz chromowany Ms
- Ciśnienie robocze do 6 bar (testowano ciśnieniem 10 bar)
- Wyjścia na PEX: 3/4" (w zestawie nie ma złączek od strony PEX, które należy dokupić razem z PEX, patrz foto)
- Przyłącze zasilania - 1"
- Maksymalna temperatura pracy: do +90°C

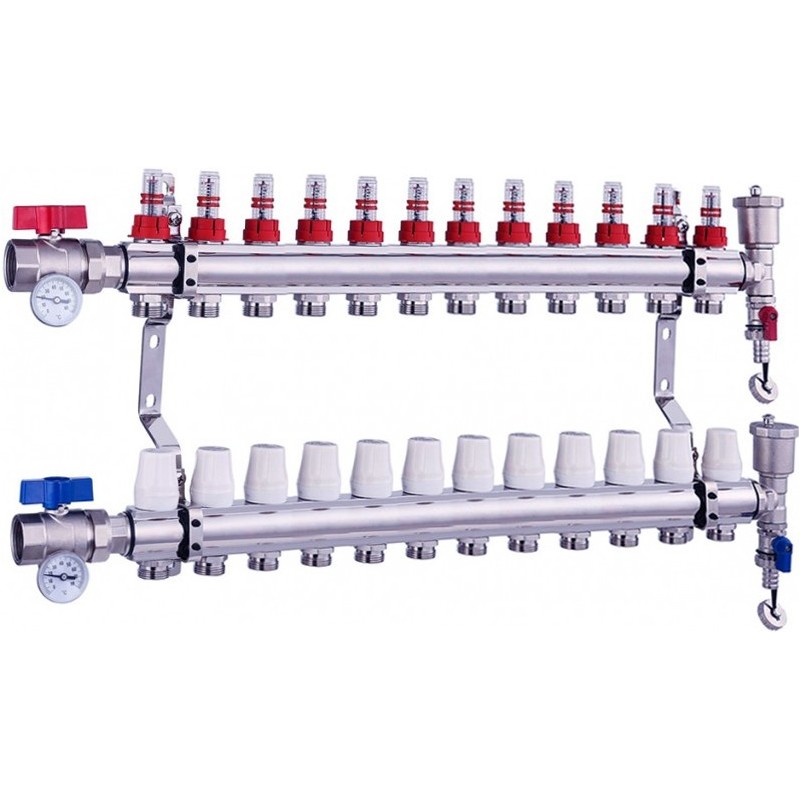

- Rama, zawory kulowe odninające, zawory odpowietrzające, kurki, przepływomierze, termometry
czyli wszystko, co widoczne na zdjęciach jest zawarte w zestawie
 - Certyfikowany - CE, TÜV

Rotametry Przepływomierze - co to jest? Jaką funkcję pełni w rozdzielaczu CO?

Bardziej polska nazwa rotametrów to przepływomierze - czyli urządzenia, które służą do mierzenia natężenia przepływu, w przypadku rozdzielaczy ogrzewania podłogowego można je zamontować na każdej pętli (jak w naszych rozdzielaczach). Pomiar przepływu pomaga w sprawnym wyregulowaniu ogrzewania, zwłaszcza podłogowego gdzie jest to najbardziej istotne.
Urządzenie mierzy przepływ tradycyjną metodą pływakową i posiada widoczne wyskalowanie.
Rozdzielacze ogrzewania bez przepływomierzy jak najbardziej nadają się do ogrzewania, także podłogowego, ale pozbawiamy się wówczas dobrego (i nie tak drogiego) elementu, który pomaga diagnozować ewentualne problemy z daną pętlą w przyszłości, gdyby doszło do zapowietrzenia lub awarii siłownika otwierającego obieg itp.
Jest to element wymienny, który można z łatwością dokupić. Są produkowane w uniwersalnych rozmiarach - także w przypadku naszych rozdzielaczy CO można zastąpić rotametry dowolnymi zamiennikami innych producentów.

Większość instalatorów jest zdania, że belka z rotametrami może znajdować się w dowolnym miejscu rozdzielacza - czy to na górze czy to na dole i w większości przypadków się to sprawdza. W naszych wieloletnim doświadczeniu zdarzały się jednak sytuację błędów pomiaru (niedoszacowania przepływu) gdy rotametry były umieszczana na powrocie. W związku z tym zalecamy jednak rozważenie umieszczenia pomiaru przepływu na zasilaniu rozdzielacza podłogówki, czyli w miejscu wlotu ciepłej wody.

___

Być może zamierzać zakupić rozdzielacz ogrzewania podłogowego 12 sekcji - ale wolisz sprawdzić jeszcze opcję rozdzielacza CO z zaworem kątowym, albo bez zaworów.
Sprawdź nasze inne rozdzielacze do podłogówki 12 sekcji.

Rozdzielacz do ogrzewania podłogowego 12 sekcji - kompletny zestaw mosiężny Nordic Tec

Mosiężny rozdzielacz 12-sekcyjny marki Nordic Tec to kompletny system regulacyjny do ogrzewania podłogowego i C.O., wyposażony w przepływomierze, termometry oraz zawory odcinające. Dzięki wykonaniu z chromowanego mosiądzu zapewnia najwyższą odporność na korozję oraz precyzyjne zrównoważenie hydrauliczne do 12 pętli grzewczych. Jest to idealne rozwiązanie do nowoczesnych instalacji w dużych budynkach mieszkalnych.

Dlaczego warto wybrać mosiężny rozdzielacz 12-obiegowy Nordic Tec?

Wybór urządzenia o tak dużej liczbie sekcji wymaga pewności co do jakości materiałów. Rozdzielacz 12-obiegowy model RD-CO-12 został wykonany z mosiądzu chromowanego, co daje mu znaczącą przewagę nad tanimi zamiennikami ze stali nierdzewnej. Chromowana powłoka nie tylko nadaje estetyczny wygląd, ale przede wszystkim chroni urządzenie przed osadzaniem się kamienia i agresywnym działaniem inhibitorów korozji wewnątrz instalacji.

Kupując ten zestaw, otrzymujesz produkt gotowy do montażu. Nie musisz tracić czasu na osobne kompletowanie podzespołów – rozdzielacz 12-sekcyjny jest już fabrycznie uszczelniony i sprawdzony pod kątem ciśnieniowym. Jedynie zawory należy zamontować samemu - ponieważ przed montażem Użytkownik ma dzięki temu szansę zdecydować z której strony chce zamontować zasilania, a z której odpowietrzniki. Rozdzielacz jest dwustronny.

Zastosowanie rozdzielacza 12-sekcyjnego w instalacjach grzewczych

Rozdzielacz 12-sekcyjny to jednostka do zadań specjalnych. Ze względu na swoją przepustowość i liczbę obiegów, dedykowany jest do:

• Dużych domów jednorodzinnych (o powierzchni od 150 m² do 200 m² ogrzewania podłogowego).
• Budownictwa wielorodzinnego oraz lokali usługowych.
• Systemów hybrydowych, gdzie jedna jednostka zarządza zarówno pętlami podłogówki, jak i grzejnikami.
• Współpracy z niskotemperaturowymi źródłami ciepła, takimi jak pompy ciepła oraz kotły kondensacyjne.

Dane techniczne i wymiary rozdzielacza 12 sekcji (Model RD-CO-12)

Poniższa tabela zawiera kluczowe parametry techniczne niezbędne do poprawnego zaprojektowania instalacji i doboru szafki pod rozdzielacz 12 sekcji.

Regulacja i kontrola parametrów w rozdzielaczu 12-sekcyjnym

Każda z pętli, którą obsługuje rozdzielacz 12-sekcyjny, została wyposażona w rotametry (przepływomierze). Pozwalają one na płynną regulację przepływu wody, co eliminuje problem "niedogrzanych" pomieszczeń położonych najdalej od źródła ciepła.

Zestaw zawiera również dwa termometry tarczowe. Dzięki nim rozdzielacz 12-obiegowy pozwala na błyskawiczną diagnostykę różnicy temperatur (delty) na zasilaniu i powrocie, co jest kluczowe dla optymalizacji pracy pompy ciepła lub kotła.

Analiza zalet i wad rozdzielacza 12 sekcji

Zależy nam na transparentności, dlatego przedstawiamy obiektywne zestawienie cech, jakie posiada ten rozdzielacz 12 sekcji:

• Zalety:
  • Kompletny osprzęt: Zawory kulowe, odpowietrzniki i spusty w standardzie.
  • Wysoka trwałość: Mosiądz chromowany jest odporniejszy na korozję niż stal.
  • Uniwersalność: Możliwość montażu zaworów zasilających z lewej lub prawej strony.
• Wady:
  • Gabaryt: Ze względu na 12 sekcji, wymaga szafki o szerokości minimum 85-90 cm.

Montaż rozdzielacza 12-obiegowego i współpraca z automatyką

Rozdzielacz 12-obiegowy Nordic Tec jest w pełni przygotowany do współpracy z systemami Smart Home. Belka powrotna posiada zawory z gwintem M30x1.5, co pozwala na łatwy montaż siłowników termoelektrycznych (np. marek Tech, Salus czy Auraton).

Porada instalatora: Przy planowaniu wnęki pod rozdzielacz 12-sekcyjny, upewnij się, że zachowujesz odpowiedni odstęp od dołu szafki, aby swobodnie wyprowadzić 12 par rur PEX.

FAQ - najczęściej zadawane pytania o rozdzielacz 12 sekcji

1. Czy rozdzielacz 12 sekcji pasuje do rur PEX 16 mm?
   Tak, wyjścia mają standardowy gwint 3/4". Wystarczy dokupić złączki zaciskowe PEX 16x3/4". Pasuje każda złączka w rozmiarze 3/4", niezależnie czy jest to 16, 17 czy 18mm.
2. Jaką szafkę wybrać pod rozdzielacz 12-obiegowy?
   Zalecamy szafki o szerokości min. 850-900 mm, aby zapewnić miejsce na podejście rur i ewentualną pompę mieszającą.
3. Czy rozdzielacz 12-sekcyjny można zasilać z obu stron?
   Tak, zawory odcinające z termometrami można zamontować po lewej lub prawej stronie belek, zależnie od potrzeb instalacji oraz wygody montażu.

Potrzebujesz złączek do tego modelu?
Nad ceną znajdziesz menu wyboru wariantów. W podstawowym wariancie rozdzielacz jest bez złączek, ale wystarczy zmienić wariant by uzyskać wycenę tego rozdzielacz ze złączkami 3/4" na 16mm lub 3/4" na 17mm. W ten sposób możesz dobrać odpowiednie złączki do Twojego nowego rozdzielacza 12-sekcyjnego.
