Wymiennik ciepła Ba-16-22 12-30kW 1"

Wymiennik płytowy ciepła 1-cal do zastosowań grzewczych

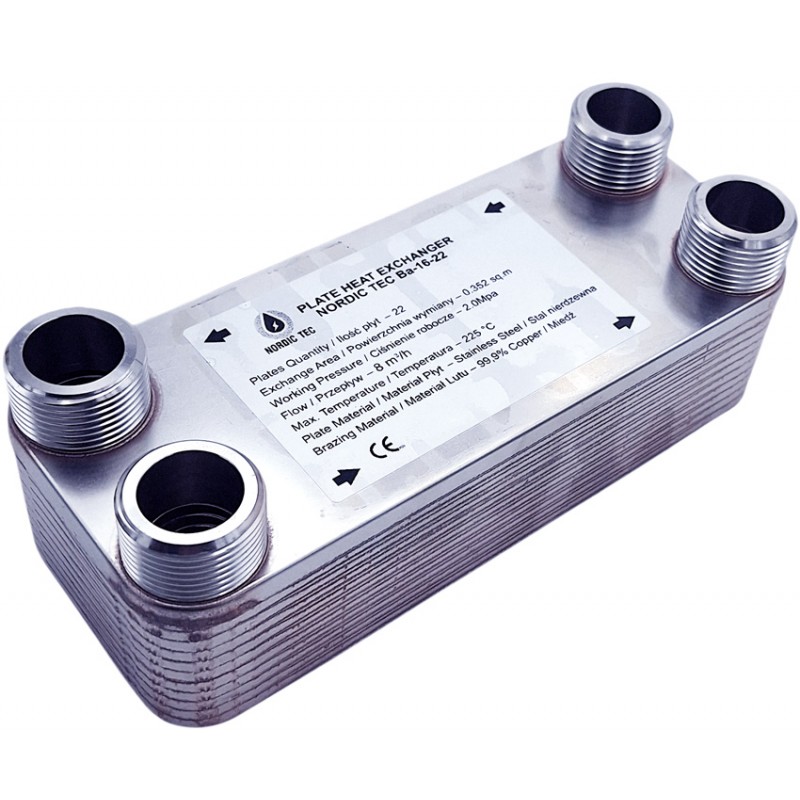

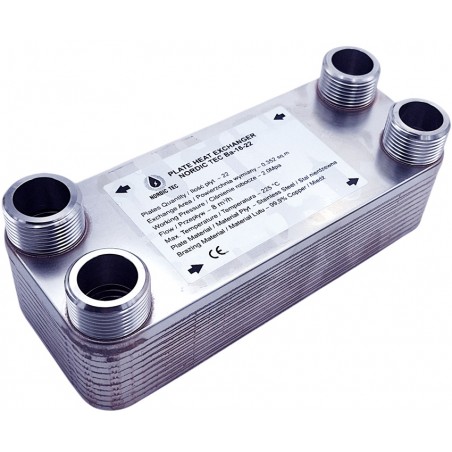

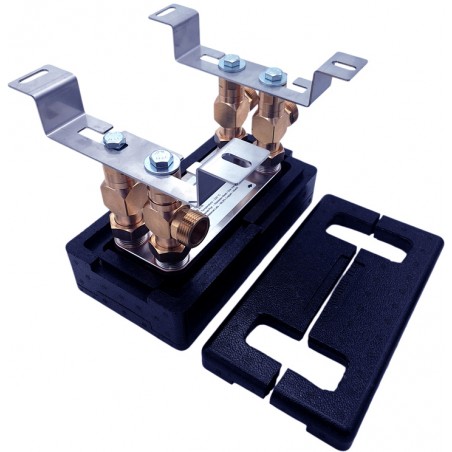

Wymiennik płytowy Nordic Tec Ba-16-22
przyłącza 1", 22 płyty

Urządzenie stosowane głównie do zastosowań grzewczych - radziej także chłodniczych

Szczegóły techniczne - Wymiennik płytowy ciepła 1-calowy Ba-16-22

• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
• Moc grzewcza - od 12 do 30 kW w zależności od temperatury zasilania
• Przyłącza: 4x 1"
• Ciśnienie robocze - do 20 bar
• Ciśnienie testowe - 40 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - 8 m3/h



Powierzchnia wymiany ciepła wymiennika Ba-16-22 - 0,350 m²

Powierzchnia wymiany ciepła wymiennika 22-płytowego wynosi 0,35 m². Jest to powierzchnia płyt, która pozwala na obsługę małych urządzeń grzewczych typu kotły lub kominki o mocy zwykle do 15 kW, w niektórych przypadkach także do 20 kW. Wymiennik płytowy Ba-16-22 jest jednym z najmniejszych wymienników z serii Ba-16, co widać na załączonym powyżej wykresie. Jeśli potrzebujesz większej powierzchni płyt, zachęcamy do przejrzenia serii Ba-16 w całości, koncentrując się na modelach z większą ilością płyt, np. Ba-16-32 lub Ba-16-50. W przypadku wątpliwości co do doboru wymiennika - nasz zespół chętnie pomoże, zapraszamy do kontaktu.

Wymiary:

Charakterystyka wymiennika płytowego 30kW - Ba-16-22:

Seria wymienników Ba-16 - wśród niej wymiennik ciepła Ba-16-22 to dobra alternatywa, gdy w obiekcie potrzebny jest mały wymiennik o niezbyt dużej powierzchni wymiany grzewczej, ale z jakichś względów wymagający przepływów o solidnym natężeniu, a więc także przyłączy min. 1". Model Ba-16-22 właśnie to spełnia - posiada przepływ nominalny aż dwukrotnie większy niż zbliżone mocą wymienniki na 3/4". Świetnie sprawdza się np. w budynkach ze starą, niezmodernizowaną instalacją, np. pracującą grawitacyjnie, z uwagi na to, że generuje stosunkowo niewielkie opory na przepływach.

Wymiennik jest zgodny z założeniami dyrektywy ciśnieniowej PED.
