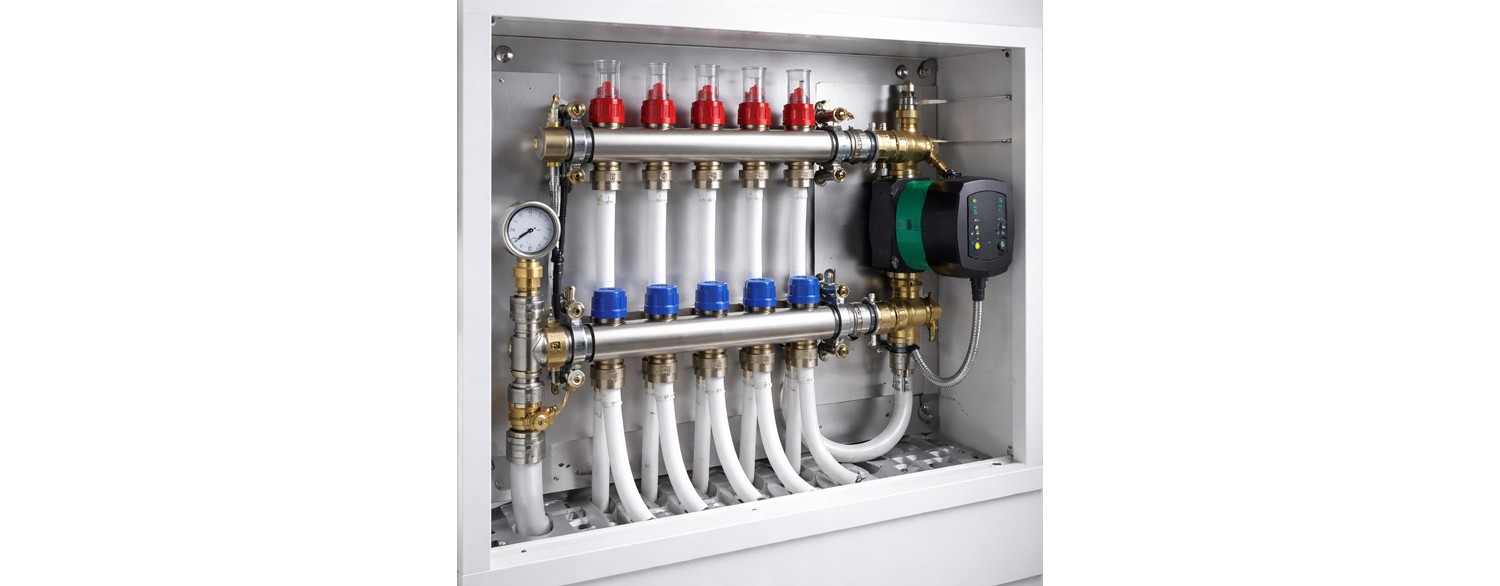

Rozdzielacz podłogówki to kluczowy element instalacji ogrzewania podłogowego, ale jego prawidłowe podłączenia - jak większości urządzeń w hydraulice - jest kluczowe. Jego zadaniem jest rozdzielanie ciepłej wody na poszczególne pętle grzewcze oraz regulacja przepływu. To właśnie tutaj ustawia się przepływy, odpowietrza instalację i kontroluje temperaturę w poszczególnych obiegach. Jest to serce i punkt dowodzenia instalacji podłogówki. Bez poprawnego podłączenia rozdzielacza cała instalacja może działać nierównomiernie lub nieefektywnie.
Pierwszą kwestią w zasadzie jest dobór rozdzielacza, decyzja czy ma być to model mosiężny (solidniejszy) czy nieco tańszy rozdzielacz INOX. Sama ilość pętli to oczywiście wypadkowa projektu, ile sekcji grzewczych chcemy mieć. Jest to ważne, podobnie jak dobór szafki, odpowiedniej rozmiarowo, ale zakładamy, że na tym etapie to już masz za sobą, więc zajmiemy się samym podłączeniem rozdzielacza podłogówki.
Zaczyna się oczywiście od odpowiedniego wyboru miejsca. O ile nie mamy projektu i nie chodzi o nowy dom, gdzie wszystko już ma wyznaczone miejsce - miejsce montażu rozdzielacza podłogówki musi być odpowiednio wybrane. Ogranicza nas funkcjonalność pomieszczeń, ale i możliwość podłączenia wszystkich pętli. Ważne też, aby mieć do rozdzielacza zawsze nieskrępowany dostęp, gdybyśmy chcieli cokolwiek sprawdzić czy np. dokonać odpowietrzenia podłogówki.
Montaż rozdzielacza podłogówki powinien być wykonany:
Najważniejsze zasady:
Dostępne
Dostępne
Dostępne
Rzecz kluczowa: zasilanie rozdzielacza podłogówki - musi być prawidłowo zaplanowane.
Zasilanie rozdzielacza podłogówki polega na doprowadzeniu czynnika grzewczego (wody lub roztworu glikolu) z źródła ciepła (np. pompy ciepła, kotła czy z wymiennika ciepła pobierającego ciepło z ogrzewania miejskiego itp.).
Typowy układ podłączenia rozdzielacza:
zasilanie (ciepła woda) trafia do belki z przepływomierzami - bardzo ważne, zaleca się aby belka z przepływomierzami była belką wejściową dla zasilania ze źródła ciepła.
powrót (schłodzona woda) wraca do źródła ciepła - jako belkę powrotną zaleca się belkę bez przepływomierzy
✅ Ważne:
kierunek przepływu musi być zgodny z oznaczeniami (jeśli rozdzielacz nie jest dwustronny i takie oznaczenia posiada).
W przypadku części rozdzielaczy np. marki Nordic Tec nie ma to znaczenia i można swobodnie wybrać czy zasilanie podłączymy z prawej czy z lewej strony,
nie wolno zamieniać zasilania z powrotem
Podstawowe błędy do uniknięcia - na to zwróć uwagę:
✅ Wielkość - średnica rury zasilającej ogrzewanie podłogowe - jaka rura?
Dobór rury zależy od mocy instalacji i długości przewodów. Najczęściej stosuje się:
PEX / PERT / ALUPEX
średnice:
25 mm (najmniejsze i małe instalacje)
26–32 mm (domy jednorodzinne)
większe przy dużych przepływach
Zasada:
Zbyt mała rura będzie oznaczać spadki ciśnienia i słabszą wydajność, a także większą podatność pomp na szybkie zużywanie się, ewentualnie nawet z czasem - pewne awarie. Standard dla domów jednorodzinnych od 80 do 300m2 to 1 cal.
Dostępne
Dostępne
Obecnie brak na stanie
Gdy wiesz już, z której strony masz zasilanie, masz wyznaczone miejsce - przechodzimy do samego podłączenia rozdzielacza do podłogówki, analizując krok po kroku ważniejsze elementy.
Sekcje grzewcze podłogówki - czyli rury - podłącza się do rozdzielacza wg oczywistej zasady: zasilanie sekcji grzewczych do belki zasilającej, a powrót do belki powrotnej. To jest absolutna podstawa.
Wyjścia z belek na sekcje z reguły mają rozmiar 3/4", tj. DN20. Do tego potrzebujemy złączek 3/4" przechodzących na właściwy rozmiar rury (jest to rodzaj adaptera). Dobrać je należy dopiero gdy wiemy jakimi rurami będziemy zasilać podłogówkę.
Najczęstszym standardem domów jednorodzinnych jest stosowanie rur 16mm x 2mm grubości, z kolei 17mm wykorzystuje się rzadziej - w zasadzie tylko w większych budynkach. Oczywiście są także inne rozmiary.
Złączki - przypominamy do znudzenia - również podłączamy odpowiednio dbając o szczelność.
Dostępne
Dostępne
Dostępne
Jeśli wszystko wygląda na podłączone, to przechodzimy do czynności końcowych i próbnego uruchomienia układu:
Podkreślamy, że wielu producentów rozdzielaczy podaje informację, że pierwsze uruchomienie instalacji powinno być dokonane przez doświadczonego fachowca.
Część błędów jest dość oczywista, jednak pomimo tego się pojawiają:
Te błędy mogą znacząco obniżyć efektywność systemu.
W wielu instalacjach podłogówki stosuje się grupę mieszającą, która:
Jest szczególnie ważna przy:
W wielu wypadkach wystarczy jednak sam zawór mieszający, a w niektórych systemach nawet i on nie jest specjalnie potrzebny - np. gdy zasilanie idzie prosto z kotła gazowego lub pompy ciepła, na której ustawimy od razu odpowiednią dla podłogówki temperaturę.
Poprawne podłączenie rozdzielacza podłogówki wymaga:
Jeśli wszystkie te elementy zostaną wykonane prawidłowo, instalacja będzie działać wydajnie, równomiernie i bezproblemowo przez wiele lat.
