Przepływomierz lub rotametr solarny w obiegu kolektorów słonecznych - co to takiego?

W instalacjach solarnych - czyli tych, których sednem są kolektory słoneczne - podobnie jak w innych systemach grzewczych i hydraulicznych, niezwykle ważna jest kontrola parametrów pracy, to wiemy. Jednym z podstawowych urządzeń, które umożliwiają monitorowanie działania układu ogrzewania słonecznego - jest rotametr solarny, nazywany także przepływomierzem solarnym. Niewielki, ale bardzo istotny element instalacji, dzięki któremu możliwe jest prawidłowe funkcjonowanie całego systemu kolektorów słonecznych. Czemu? O tym poniżej.

Przepływomierz czy rotametr solarny?

A może to to samo? Właśnie taka jest odpowiedź - rotametr solarny i przepływomierz solarny to to samo urządzenie, które w naszym języku stosuje się zamiennie. Oznacza dokładnie to samo i nie ma tu różnic technicznych. Słowo rotametr jest oczywiście obcego pochodzenia, bardziej polska nazwa to przepływomierz i to warto mieć na uwadze - ponieważ używa się tych terminów zamiennie.

Dostępne

Wymiennik ciepła Ba-23-30 3/4" 15-35kW

NT Ba-23-30

365,00 zł

Dodaj do koszyka

Dostępne

Wymiennik ciepła Ba-23-40 3/4" 20-45kW

NT Ba-23-40

484,99 zł

Dodaj do koszyka

Dostępne

Grupa pompowa mieszająca Podłogówka lub grzejniki | Nordic Tec GPN-180mm-3DR

Grupa-pompowo-mieszajaca-GPN-180-3DR

429,99 zł

Dodaj do koszyka

Czym jest rotametr solarny?

Rotametr to urządzenie pomiarowe służące do kontroli przepływu czynnika roboczego w instalacji. Najczęściej słyszy się o małych rotametrach podłogówki - czyli stosowanych w rozdzielaczach ogrzewania podłogowego.

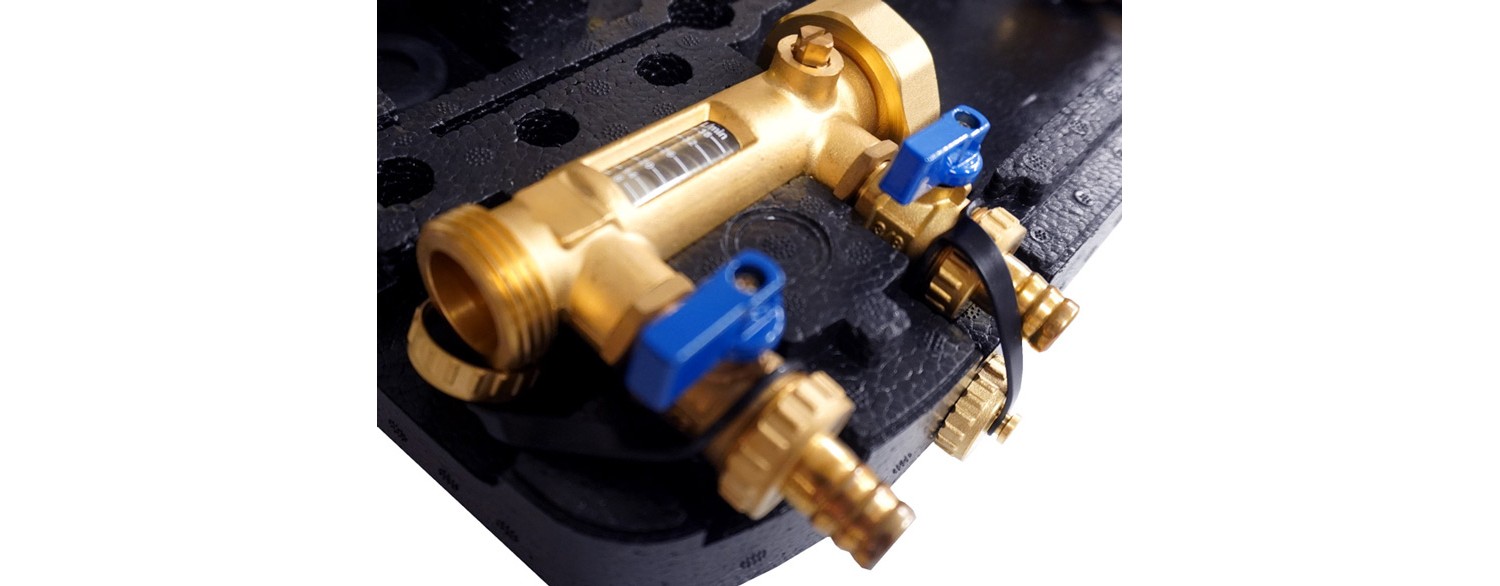

W przypadku układów solarnych również pojawia się rotametr i pełni te same funkcje - czyli służy do pomiaru przepływu czynnika roboczego (stąd przepływomierz) - zazwyczaj jest to mieszanina wody i glikolu. Rotametr solarny montowany jest w obiegu hydraulicznym, najczęściej w grupie pompowej instalacji solarnej.

Jak jest zbudowany rotametr w systemie kolektorów słonecznych?

Konstrukcyjnie rotametr nie jest rozbudowany, składa się on z przezroczystej rurki z podziałką oraz pływaka (wskaźnika). Gdy czynnik przepływa przez rotametr, pływak unosi się na określoną wysokość, wskazując w ten sposób aktualną wartość przepływu – zwykle w litrach na minutę. Aby mógł zmierzyć odpowiednio cyrkulację czynnika w obiegu kolektorów słonecznych musi oczywiście być wyskalowany, w odpowiedni sposób.

Przepływomierz a prawidłowy przepływ w instalacji solarnej

Głównym zadaniem przepływomierza solarnego jest kontrola i regulacja przepływu czynnika roboczego w obiegu kolektorów słonecznych. Odpowiedni przepływ jest kluczowy, aby:

• zapewnić właściwe odbieranie i transportowanie ciepła z kolektorów,
• chronić instalację przed przegrzewaniem się,
• utrzymać równomierną pracę całego systemu,
• wydłużyć żywotność pompy obiegowej oraz pozostałych elementów.

Dzięki rotametrowi instalator lub użytkownik ma możliwość szybkiej weryfikacji, czy instalacja działa w zadanych parametrach - i czy nie grozi jej np. przegrzanie się w ekstremalnie gorące dni. Dzięki przepływomierzowi można zdiagnozować wcześniej ewentualne problemy, w tym także z pompą obiegową systemu solarnego.

Dlaczego rotametr solarny jest ważny?

Bez kontroli przepływu mogłoby dojść do sytuacji, w której czynnik krąży zbyt wolno – wtedy kolektory mogą się przegrzewać, a glikol ulegać degradacji. Zbyt duży przepływ z kolei zwiększa niepotrzebnie zużycie energii elektrycznej przez pompę - a odbiór ciepła może być słabszy, ponieważ glikol wymienia ciepło z otoczeniem w sposób nieco słabszy niż woda.

Rotametr pozwala znaleźć i utrzymać złoty środek, zapewniając optymalną pracę instalacji. Jest równie ważny jak inne elementy solarnych grup pompowych, typu grupy bezpieczeństwa czy separatory powietrza.

Dostępne

Grupa pompowa do grzejników / podłogówki | Nordic Tec GPN-180mm bez mieszania

Grupa-pompowa-GPN-180-bez-mieszania

369,99 zł

Dodaj do koszyka

Dostępne

Rozdzielacz do grup pompowych | Nordic Tec 3-6

Rozdzielacz-grup-pompowych-3-6

619,99 zł

Dodaj do koszyka

Dostępne

Rozdzielacz do grup pompowych | Nordic Tec 4-8

Rozdzielacz-grup-pompowych-4-8

779,99 zł

Dodaj do koszyka
