Serce systemów termicznych. Rola i znaczenie stali nierdzewnej w wymiennikach ciepła

Współczesny przemysł, energetyka, motoryzacja oraz codzienne systemy grzewcze w naszych domach nie mogłyby sprawnie funkcjonować bez wymienników ciepła. Urządzenia te odpowiadają za efektywny transfer energii termicznej między dwoma lub więcej mediami, które często posiadają zupełnie odmienne właściwości fizykochemiczne. Aby jednak taki proces przebiegał bezawaryjnie, bezpiecznie i z maksymalną wydajnością przez całe dziesięciolecia, kluczowy staje się dobór odpowiedniego materiału konstrukcyjnego. W tej dziedzinie niekwestionowanym, globalnym liderem jest stal nierdzewna (często określana jako INOX).

Poniżej znajduje się kompendium wiedzy na temat roli, jaką ten wyjątkowy materiał pełni w inżynierii termicznej, analizujące zarówno aspekty metalurgiczne, konstrukcyjne, jak i czysto ekonomiczne.

1. Dlaczego akurat stal nierdzewna? Kluczowe właściwości metalurgiczne

Wymienniki ciepła pracują w skrajnie wymagających, wręcz ekstremalnych warunkach środowiskowych. Są nieustannie narażone na wysokie temperatury, gwałtowne skoki ciśnienia (uderzenia hydrauliczne) oraz stały kontakt z agresywnymi mediami – od twardej wody wodociągowej, przez glikole, aż po stężone kwasy, zasady czy toksyczne spaliny przemysłowe.

Tradycyjne materiały, takie jak stal węglowa (czarna), bardzo szybko ulegają w takich warunkach degradacji. Stal nierdzewna doskonale odpowiada na te wyzwania dzięki synergii kilku unikalnych cech:

Fenomen warstwy pasywnej

Podstawową zaletą stali nierdzewnej jest jej odporność na korozję, która nie wynika z nałożenia zewnętrznej powłoki (jak w przypadku cynkowania), lecz z samej struktury stopu. Obecny w stali chrom (w stężeniu minimum 10,5%) reaguje z tlenem, tworząc na powierzchni materiału mikroskopijną, niewidoczną dla oka warstwę tlenku chromu.

Jest to tzw. warstwa pasywna. Charakteryzuje się ona zdolnością do autogenicznej regeneracji. Jeśli powierzchnia rury lub płyty w wymienniku zostanie zarysowana mechanicznie, warstwa tlenkowa w obecności tlenu (nawet tego rozpuszczonego w wodzie) natychmiast odbudowuje się sama, blokując dalszy rozwój korozji.

Wytrzymałość mechaniczna a grubość ścianek

Stal nierdzewna cechuje się wysoką granicą plastyczności i wytrzymałością na rozciąganie, również w bardzo wysokich temperaturach. Dla inżynierów projektujących wymienniki ciepła jest to parametr kluczowy. Wysoka wytrzymałość pozwala na radykalne zmniejszenie grubości ścianek przewodów i płyt, przez które następuje wymiana energii.

Z fizycznego punktu widzenia, im cieńsza przegroda, tym mniejszy opór cieplny stawia materiał, co bezpośrednio przekłada się na wyższą sprawność termiczną całego urządzenia. Dzięki zastosowaniu stali nierdzewnej można konstruować urządzenia mniejsze gabarytowo, lżejsze, a jednocześnie charakteryzujące się gigantyczną wydajnością.

Gładkość powierzchni i zjawisko f प्रधानाulingu

W literaturze inżynieryjnej terminem fouling określa się proces stopniowego odkładania się zanieczyszczeń na powierzchniach wymiany ciepła. Mogą to być osady mineralne (kamień kotłowy), produkty korozji, związki organiczne lub kolonie bakterii (tzw. biofouling). Osady te działają jak warstwa izolacyjna – drastycznie obniżają przewodność cieplną i zmuszają system do intensywniejszej pracy, co generuje straty energii.

Stal nierdzewna charakteryzuje się bardzo niską chropowatością powierzchni. Jest gładka, co utrudnia cząsteczkom brudu i minerałom „przyczepianie się” do ścianek. Nawet jeśli osad zacznie powstawać, wysoka prędkość przepływu cieczy wewnątrz nowoczesnych wymienników często działa samoczyszcząco. Gładkość ta ma również fundamentalne znaczenie w przemyśle spożywczym (mleczarnie, browary) oraz farmaceutycznym, gdzie absolutny brak zanieczyszczeń i łatwość sterylizacji (systemy CIP – Clean-in-Place) to wymóg prawny.

2. Typy wymienników ciepła a zastosowanie stali INOX

W zależności od gałęzi przemysłu oraz specyfiki instalacji, stosuje się różne rozwiązania konstrukcyjne. W każdym z nich stal nierdzewna pełni nieco inne, wyspecjalizowane zadanie.

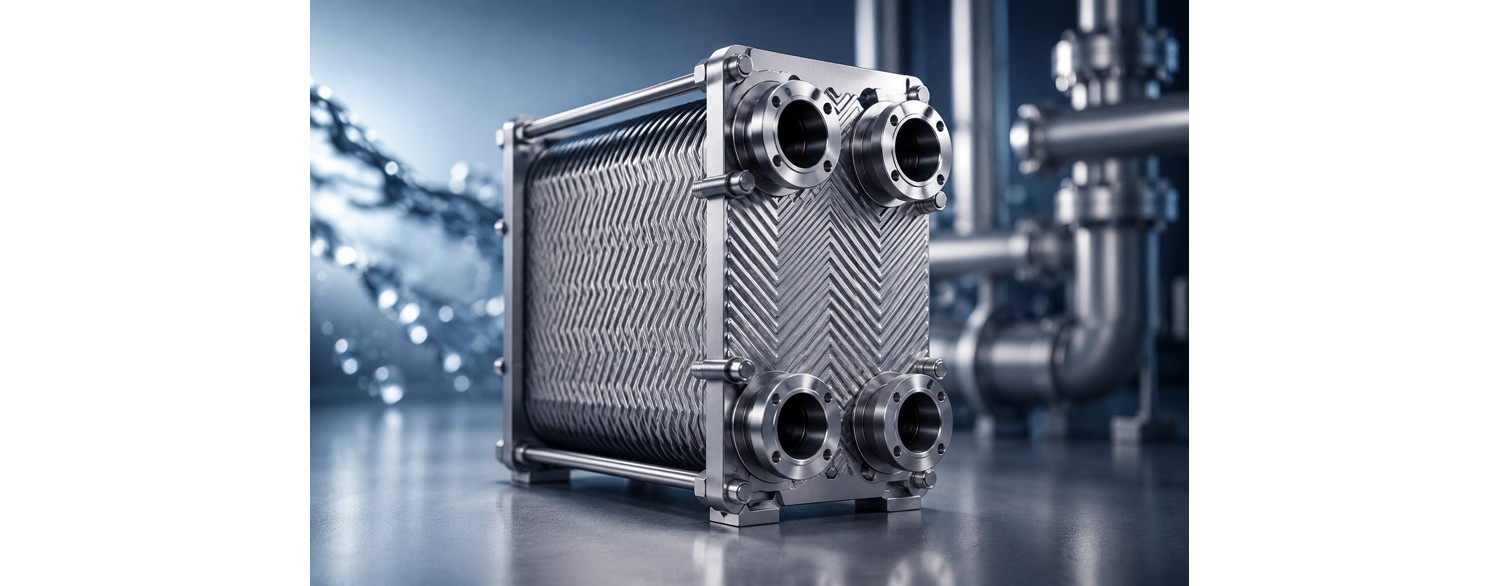

Płytowe wymienniki ciepła (Lutowane i skręcane)

To obecnie najpopularniejsza grupa urządzeń stosowana w nowoczesnych instalacjach grzewczych (HVAC), węzłach ciepłowniczych, systemach solarnych oraz przy pompach ciepła. Konstrukcja opiera się na pakiecie cienkich, sprasowanych ze sobą płyt z blachy nierdzewnej. Płyty te posiadają specjalne, faliste przetłoczenia (np. w jodełkę), które mają za zadanie wywołać tzw. przepływ burzliwy (turbulentny) mediów, co maksymalizuje odbiór ciepła.

• Rola stali: Blacha używana do produkcji płyt musi charakteryzować się doskonałą tłocznością, a jednocześnie odpornością na zmęczenie materiałowe. Wymienniki te bezustannie poddawane są cyklom nagrzewania i schładzania, co powoduje mikroskopijne rozszerzanie się i kurczenie materiału. Stal nierdzewna idealnie znosi te naprężenia, zapobiegając pęknięciom zmęczeniowym na przetłoczeniach.

Płaszczowo-rurowe wymienniki ciepła (Jad)

To klasyczna, niezwykle masywna konstrukcja stosowana wszędzie tam, gdzie mamy do czynienia z bardzo dużymi przepływami, wysokimi ciśnieniami oraz mediami o dużej lepkości lub zanieczyszczeniu. Składa się z cylindrycznego płaszcza, wewnątrz którego zamknięty jest pęczek ściśle ułożonych rurek. Jedno medium płynie wewnątrz rurek, a drugie w przestrzeni między nimi (w płaszczu).

• Rola stali: W tego typu urządzeniach rurki wewnętrzne są elementem najbardziej obciążonym. Stal nierdzewna zapewnia im odporność na erozję (wymywanie materiału przez szybko płynącą ciecz z zawiesiną) oraz pozwala na bezpieczne spawanie rurek do sit sitowych, eliminując ryzyko nieszczelności i wymieszania się dwóch obiegów. Jest to kluczowe np. w chłodnicach olejów przemysłowych czy wymiennikach basenowych, gdzie woda nasycona agresywnym chlorem mogłaby w kilka tygodni zniszczyć standardowe rury miedziane lub stalowe.

Wymienniki regeneracyjne i skraplacze (Kotły kondensacyjne)

W nowoczesnych domowych i przemysłowych kotłach gazowych standardem stała się technologia kondensacji. Polega ona na odzyskiwaniu dodatkowego ciepła ze spalin, które w tradycyjnych kotłach bezpowrotnie uciekało przez komin. Podczas schładzania spalin dochodzi do wykroplenia wody (kondensatu).

• Rola stali: Powstający kondensat ma odczyn silnie kwaśny (zawiera m.in. kwas azotowy i siarkowy). Tradycyjne materiały uległyby natychmiastowej korozji wżerowej. Zastosowanie specjalnych gatunków stali kwasoodpornej w budowie komór spalania i wymienników kondensacyjnych pozwala tym urządzeniom pracować bezawaryjnie przez kilkanaście lat, drastycznie podnosząc sprawność energetyczną całego systemu grzewczego.

3. Przegląd gatunków stali nierdzewnej w inżynierii termicznej

Sformułowanie „stal nierdzewna” to w rzeczywistości nazwa bardzo szerokiej rodziny stopów żelaza o zróżnicowanym składzie chemicznym i strukturze krystalicznej. Wybór odpowiedniego gatunku jest procesem optymalizacji kosztów do wymagań technicznych środowiska pracy.

4. Efektywność energetyczna, ekologia i ekonomia długoterminowa

Częstym argumentem wysuwanym przeciwko stosowaniu stali nierdzewnej w wymiennikach ciepła jest jej współczynnik przewodzenia ciepła. Dla stali austenitycznych wynosi on około $15 \text{ W/(m}\cdot\text{K)}$, podczas gdy dla czystej miedzi jest to ponad $380 \text{ W/(m}\cdot\text{K)}$, a dla aluminium około $200 \text{ W/(m}\cdot\text{K)}$. Mogłoby się wydawać, że miedź i aluminium powinny całkowicie wyprzeć stal z rynku urządzeń termicznych. Dlaczego tak się nie stało?

Odpowiedź tkwi w holistycznym podejściu do inżynierii i eksploatacji:

1. Grubość ścianki niweluje opór: Jak wspomniano wcześniej, ogromna wytrzymałość mechaniczna stali pozwala na zastosowanie płyt o grubości rzędu $0,3 \text{ mm}$ do $0,5 \text{ mm}$. Przy tak cienkiej przegrodzie, różnice w przewodności samego materiału tracą na znaczeniu w stosunku do oporów przejmowania ciepła przez same płynące ciecze.

2. Brak degradacji w czasie: Miedź i aluminium w kontakcie z wieloma mediami szybko pokrywają się grubą warstwą tlenków i osadów, których przewodność cieplna jest dramatycznie niska. Stal nierdzewna pozostaje czysta i gładka przez lata. W efekcie wymiennik miedziany może mieć wyższą sprawność pierwszego dnia po montażu, ale już po roku eksploatacji to wymiennik ze stali nierdzewnej zaoferuje wyższą efektywność energetyczną.

3. Ekologia i Recykling (Gospodarka Obiegu Zamkniętego): Stal nierdzewna jest materiałem ekologicznym. Szacuje się, że przeciętny nowy element stalowy zawiera w sobie nawet do 60-70% surowca pochodzącego ze złomu. Urządzenia te po zakończeniu swojej (często kilkudziesięcioletniej) pracy mogą zostać w 100% przetopione bez jakiejkolwiek utraty pierwotnych właściwości jakościowych metalu.

5. Przyszłość stali nierdzewnej w technologiach wymiany ciepła

Światowy trend dążenia do neutralności klimatycznej, dekarbonizacji przemysłu oraz optymalizacji zużycia energii stawia przed konstruktorami wymienników nowe wyzwania. Jednym z nich jest upowszechnienie technologii wodorowych. Wodór, jako paliwo przyszłości, stawia specyficzne wymagania materiałowe – ma tendencję do dyfundowania w głąb struktury wielu metali, powodując ich tzw. kruchość wodorową. Odpowiednio modyfikowane stopy stali nierdzewnej (szczególnie te o wysokiej zawartości niklu) okazują się być jednym z niewielu bezpiecznych i komercyjnie opłacalnych materiałów zdolnych do bezpiecznej pracy z wodorem w układach termicznych.

Kolejnym krokiem milowym jest rozwój druku 3D z metalu (technologie przyrostowe). Pozwala on na drukowanie z proszków stali nierdzewnej wymienników ciepła o strukturach bio-mimetycznych – naśladujących np. układ naczyń krwionośnych w organizmach żywych. Tak skomplikowane kształty geometrii wewnętrznej, niemożliwe do uzyskania tradycyjnymi metodami odlewniczymi czy plastycznymi, otwierają drzwi do nowej ery ultra-wydajnych urządzeń chłodniczych i grzewczych dla mikroelektroniki oraz przemysłu kosmicznego.

Podsumowanie

Rola stali nierdzewnej w konstrukcji wymienników ciepła jest absolutnie fundamentalna i nie do zastąpienia przez inne powszechnie dostępne materiały. To synonim technologicznego kompromisu idealnego, łączącego odporność na agresywną chemię, odporność na wysokie ciśnienia i temperatury z higienicznością oraz przewidywalną, stałą w czasie wydajnością. Inwestycja w urządzenia wykonane z wysokogatunkowej stali INOX (takiej jak AISI 316L czy Duplex) to gwarancja świętego spokoju dla operatorów instalacji przemysłowych oraz bezawaryjnego ciepła w naszych domach, przy jednoczesnym poszanowaniu zasobów środowiskowych.
