Uderzenie hydrauliczne - czym jest młot wodny i jakie problemy powoduje?

102 Wyświetlenia 4 Lubię
Wysłany dnia: 2026-09-28


Uderzenie hydrauliczne to zjawisko występujące w instalacjach wodnych, grzewczych, chłodniczych oraz przemysłowych, które powstaje na skutek gwałtownej zmiany prędkości przepływu cieczy. Może objawiać się charakterystycznym stukaniem w rurach, drganiami instalacji oraz nagłymi skokami ciśnienia. Z tego powodu uderzenie hydrauliczne nazywane jest również młotem wodnym.

Problem, jeśli się powtarza, nie powinien być lekceważony. Silne lub regularnie powtarzające się uderzenia hydrauliczne mogą obciążać rury, zawory, pompy, uszczelnienia, połączenia oraz inne elementy instalacji. W określonych warunkach mogą stanowić zagrożenie również dla płytowych wymienników ciepła.

Wyjaśniamy, czym dokładnie jest uderzenie hydrauliczne, jakie są jego najczęstsze przyczyny i objawy, jakie szkody może powodować oraz w jaki sposób można ograniczyć ryzyko jego wystąpienia.

Co to jest uderzenie hydrauliczne lub młot wodny?

Uderzenie hydrauliczne, określane również jako młot wodny, jest gwałtowną zmianą ciśnienia powstającą na skutek szybkiej zmiany prędkości przepływu cieczy znajdującej się w rurociągu.

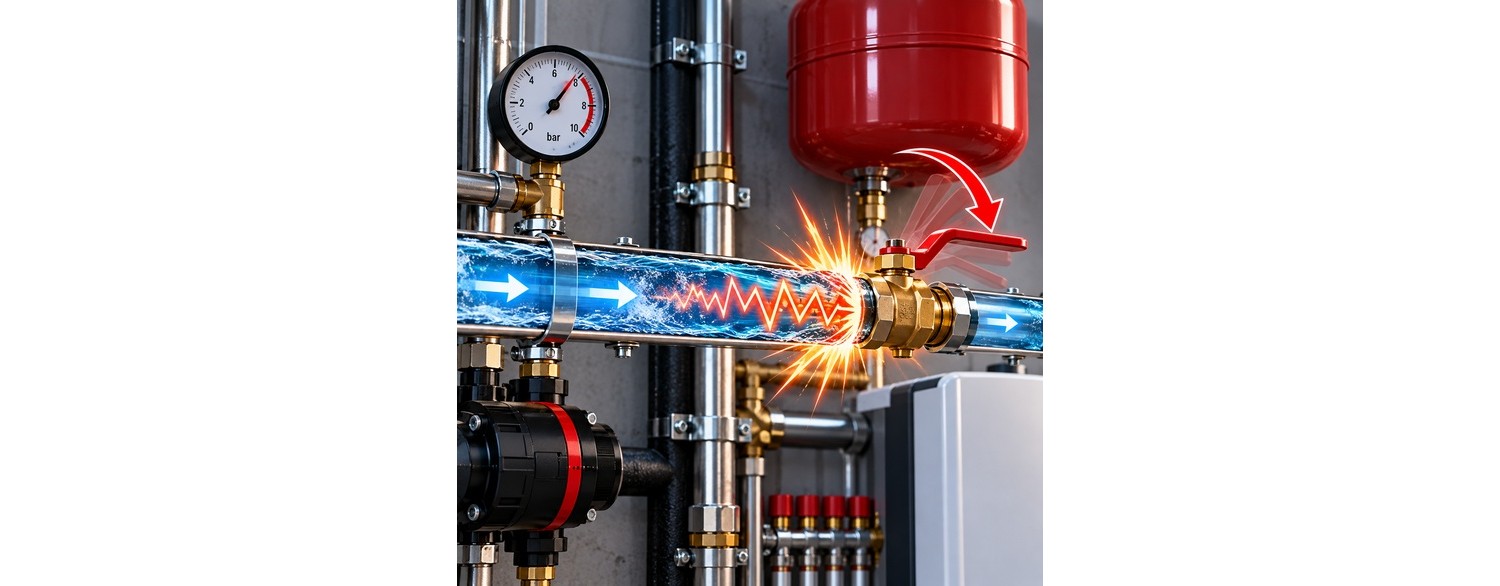

Najprostszym przykładem młota wodnego może być np. gwałtowne zamknięcie jednego z zaworów regulujących przepływy w układzie. Przepływająca woda posiada określoną prędkość i energię. Jeżeli jej przepływ zostanie nagle zatrzymany, powstaje fala ciśnienia przemieszczająca się w instalacji. Gwałtowne skoki ciśnienia oczywiście nie są pożądane, nie służą trwałości, szczególnie niektórych komponentów grzewczych.

Fala może odbijać się od elementów instalacji, takich jak zawory, kolana, pompy czy wymienniki ciepła. W konsekwencji chwilowe ciśnienie w niektórych częściach instalacji może znacząco różnić się od normalnego ciśnienia roboczego.

Uderzenie hydrauliczne nie zawsze oznacza wyłącznie wzrost ciśnienia. W określonych warunkach mogą występować również gwałtowne spadki ciśnienia, szczególnie w niektórych partiach układu. Z technicznego punktu widzenia mamy więc do czynienia ze zjawiskiem dynamicznym, a nie po prostu ze stałym wzrostem ciśnienia w instalacji.

Jak powstaje uderzenie hydrauliczne w instalacji?

Do uderzenia hydraulicznego dochodzi najczęściej wtedy, gdy poruszający się strumień cieczy zostaje gwałtownie zatrzymany albo jego prędkość szybko się zmienia. Jedną z najbardziej typowych sytuacji jest szybkie zamknięcie zaworu. Jeżeli przez rurociąg przepływa duża ilość wody, a zawór zostanie zamknięty w bardzo krótkim czasie, energia poruszającej się cieczy powoduje powstanie fali ciśnienia.

Podobna sytuacja może wystąpić podczas nagłego zatrzymania pompy obiegowej - ale także i uruchomienia, szczególnie jeśli pompa jest znacząco przewymiarowana w stosunku do potrzeb. Przyczyną może być zarówno działanie automatyki, jak i awaria lub przerwa w dostawie energii elektrycznej.

Na intensywność uderzenia hydraulicznego wpływa wiele czynników, między innymi prędkość przepływu cieczy, długość przewodów, średnica rur, właściwości transportowanego medium oraz szybkość zamykania zaworów.

W rozbudowanych instalacjach z długimi odcinkami rurociągów skutki nagłego zatrzymania dużej masy poruszającej się cieczy mogą być szczególnie odczuwalne.

Młot wodny w układach z silnikami lub sprężarkami a wymiennik ciepła

Młot wodny może pojawiać się również w instalacjach współpracujących z silnikami, sprężarkami oraz innymi urządzeniami, których uruchomienie lub zatrzymanie powoduje gwałtowną zmianę warunków przepływu. Szczególne znaczenie ma to w układach, w których znajduje się płytowy wymiennik ciepła - np. w chłodnictwie oleju hydraulicznego. Praca sprężarki lub silnika ma charakterystyczny tryb, który zawsze oznacza znacznie większe ryzyko występowania uderzeń hydraulicznych, w stosunku do tradycyjnych układów grzewczych. Z tego tytułu awaryjność wymienników ciepła w tych układach jest wyższa i część producentów nie uwzględnia gwarancji na wymienniki współpracujące z silnikiem czy sprężarką (wśród nich jest również firma Nordic Tec).

Problem uderzeń hydraulicznych nie jest lub nie zawsze jest bezpośrednio związany z przekroczeniem ciśnienia roboczego wymienników. Wymienniki lutowane nie powinny być poddawane nagłym zmianom ciśnień, co jest dla nich destrukcyjne.

Warto pamiętać, że ciśnienie nominalne występujące podczas normalnej pracy instalacji nie pokazuje całego obrazu. W momencie wystąpienia młota wodnego może pojawić się bardzo krótki impuls ciśnienia, którego standardowy manometr nie zdąży zarejestrować. Z punktu widzenia wymiennika ciepła istotne jest więc nie tylko stałe ciśnienie robocze, ale również dynamiczne zmiany zachodzące podczas uruchamiania, zatrzymywania lub zmiany trybu pracy urządzeń.

W układach z silnikami, pompami lub sprężarkami warto zatem zadbać o możliwie łagodne zmiany przepływu. Odpowiednie sterowanie urządzeniami, właściwie dobrana automatyka, zawory oraz – jeżeli wymaga tego konstrukcja instalacji – elementy tłumiące uderzenia hydrauliczne mogą ograniczyć ryzyko powstawania gwałtownych skoków ciśnienia i tym samym chronić płytowy wymiennik ciepła oraz pozostałe elementy instalacji.

Najczęstsze przyczyny uderzenia hydraulicznego

Uderzenie hydrauliczne może mieć wiele przyczyn. Część z nich związana jest z nieprawidłowym projektem instalacji, natomiast inne wynikają ze sposobu sterowania urządzeniami.

Do najczęstszych przyczyn uderzenia hydraulicznego należą:

  • zbyt szybkie zamykanie zaworów,

  • gwałtowne otwieranie zaworów,

  • nagłe zatrzymanie pompy obiegowej,

  • zbyt szybkie uruchomienie pompy, szczególnie jeśli pompa jest przewymiarowana

  • awaryjne odłączenie zasilania pompy, jw. szczególnie jeśli jest przewymiarowana

  • zbyt duża prędkość przepływu cieczy,

  • nieprawidłowo dobrana średnica przewodów,

  • szybkie działanie elektrozaworów,

  • nieprawidłowa praca zaworów zwrotnych,

  • niewłaściwie zaprojektowana automatyka,

  • nieprawidłowe odpowietrzenie instalacji.

Szczególnie istotna jest prędkość przepływu. Jeżeli średnica rurociągu jest zbyt mała w stosunku do wymaganego przepływu, ciecz porusza się z większą prędkością. Jej gwałtowne zatrzymanie może wtedy wywołać silniejsze zmiany ciśnienia.

Ewentualny objawy uderzeń hydraulicznych?

Najbardziej charakterystycznym objawem uderzenia hydraulicznego jest głośny stuk dochodzący z instalacji. Zazwyczaj pojawia się bezpośrednio po zamknięciu zaworu, uruchomieniu lub zatrzymaniu pompy albo zadziałaniu automatyki.

Dźwięk może przypominać uderzenie metalowym przedmiotem w rurę. Właśnie z tego powodu zjawisko określa się również mianem młota wodnego.

Nie zawsze jednak objawy są tak jednoznaczne. O występowaniu uderzeń hydraulicznych mogą świadczyć również:

  • drgania przewodów,

  • przemieszczanie się nieprawidłowo zamocowanych rur,

  • szarpnięcia instalacji,

  • nietypowe dźwięki dochodzące z zaworów,

  • wibracje pomp,

  • okresowe rozszczelnienia połączeń,

  • częste uszkodzenia uszczelek lub armatury.

Jeżeli charakterystyczne stukanie pojawia się regularnie w określonym momencie pracy instalacji, warto sprawdzić, jakie urządzenie zmienia wówczas warunki przepływu.

Uderzenie hydrauliczne a wymiennik płytowy

Uderzenie hydrauliczne może oddziaływać również na wymiennik ciepła. Dotyczy to między innymi lutowanych płytowych wymienników ciepła, czyli BPHE (Brazed Plate Heat Exchanger), które są powszechnie stosowane w instalacjach grzewczych, chłodniczych oraz technologicznych.

Płytowy wymiennik ciepła posiada system kanałów, którymi przepływają media uczestniczące w wymianie energii cieplnej. Urządzenie powinno zawsze pracować w zakresie dopuszczalnego ciśnienia i temperatury określonych dla danego modelu.

Problem polega na tym, że podczas uderzenia hydraulicznego ciśnienie może zmienić się w bardzo krótkim czasie. Standardowy manometr pokazujący normalne ciśnienie robocze instalacji nie musi wychwycić bardzo krótkiego impulsu ciśnienia.

Dlatego samo stwierdzenie, że instalacja na co dzień pracuje np. przy kilku barach, nie daje pełnej informacji o obciążeniach dynamicznych działających na wymiennik.

Regularnie powtarzające się skoki ciśnienia mogą powodować dodatkowe obciążenia wymiennika oraz jego przyłączy. Przy projektowaniu instalacji wyposażonej w płytowy wymiennik ciepła warto więc uwzględniać nie tylko nominalne parametry pracy, ale również sposób działania pomp, zaworów i automatyki.

Czy uderzenie hydrauliczne może uszkodzić płytowy wymiennik ciepła?

Jeżeli powstający skok ciśnienia jest odpowiednio duży, może stanowić zagrożenie dla płytowego wymiennika ciepła. Nie oznacza to jednak, że każde pojedyncze stuknięcie w instalacji spowoduje jego awarię.

Znaczenie ma przede wszystkim rzeczywista wartość chwilowego ciśnienia, konstrukcja wymiennika, jego dopuszczalne parametry pracy, temperatura medium oraz częstotliwość występowania uderzeń hydraulicznych. Także to czy wymiennik został wyprodukowany z myślą o bardziej wymagających układach, w których nagłe skoki ciśnień zdarzają się częściej. Żadne wymienniki nie są w pełni na nie odporne, ale np. wymienniki do gazów chłodniczych - obsługujących czynniki w pompie ciepła - mają na pewno większą odporność z uwagi na specyficzną rolę.

Szczególnej uwagi wymagają instalacje, w których bardzo szybko działający zawór znajduje się w pobliżu wymiennika. Gwałtowne odcięcie przepływu może spowodować powstanie fali ciśnienia oddziałującej na urządzenie .

Podobne ryzyko występuje podczas gwałtownego uruchamiania lub zatrzymywania pomp.

Uderzenie hydrauliczne w instalacji CO

Uderzenie hydrauliczne może pojawić się również w instalacji centralnego ogrzewania. W układzie CO pracują pompy, zawory regulacyjne, zawory zwrotne, głowice, siłowniki oraz inne elementy wpływające na przepływ czynnika grzewczego.

Jeżeli zmiana przepływu następuje zbyt gwałtownie, w instalacji mogą powstawać niekorzystne zmiany ciśnienia.

Problem może pojawić się przykładowo po szybkim zamknięciu zaworu strefowego albo podczas nagłego zatrzymania pompy obiegowej.

W instalacji CO wyposażonej w wymiennik płytowy warto zwrócić uwagę na obie strony wymiennika. Każdy obieg jest osobnym układem hydraulicznym i może posiadać własną pompę, zawory, zabezpieczenia oraz automatykę.

Skutki uderzeń hydraulicznych nie zawsze są destrukcyjne, ale bywają bardzo uciążliwe - bo zdarza się również, że nie uszkadzają produktów, ale np. prowadzą do rozszczelnień połączeń elementów gwintowanych, ale także komponentów grup pompowych,  sprzęgieł hydraulicznych czy rozdzielaczy podłogówki. Mowa o małych zaworkach, rotametrach, złączkach czy odpowietrznikach - wszystkie te elementy narażone są na drobne rozszczelnienia, które może nie są krytycznym problemem, ale bywają po prostu uciążliwe.

Uderzenie hydrauliczne w instalacji wodnej

Młot wodny często kojarzony jest z instalacją wodociągową. Charakterystyczne uderzenie można czasami usłyszeć po szybkim zamknięciu baterii lub zadziałaniu elektrozaworu.

Problem może być bardziej widoczny w instalacjach, w których występuje stosunkowo wysokie ciśnienie oraz duża prędkość przepływu wody.

Szybko działające zawory stosowane np. w urządzeniach automatycznych mogą zatrzymywać przepływ znacznie gwałtowniej niż tradycyjny zawór zamykany ręcznie.

Jeżeli zjawisko występuje regularnie, warto sprawdzić ciśnienie instalacji, średnice przewodów, sposób zamocowania rur oraz działanie armatury.

Jak zapobiegać uderzeniom hydraulicznym?

Ograniczenie uderzeń hydraulicznych polega przede wszystkim na zmniejszeniu gwałtowności zmian przepływu. Jeżeli ciecz jest stopniowo rozpędzana i zatrzymywana, zmiany ciśnienia mogą być znacznie łagodniejsze.

W zależności od rodzaju instalacji można zastosować kilka rozwiązań.

Jednym z nich jest odpowiednie sterowanie pompą. Zastosowanie falownika pozwala w wielu instalacjach łagodnie zwiększać i zmniejszać jej prędkość obrotową, zamiast natychmiast przechodzić pomiędzy pełną wydajnością a zatrzymaniem.

Znaczenie ma również czas zamykania zaworów. W instalacjach o dużych przepływach należy szczególnie uważać na zawory i elektrozawory powodujące bardzo szybkie zatrzymanie przepływu.

W zależności od charakterystyki układu stosowane są również urządzenia przejmujące część energii powstającej podczas zmiany przepływu, np. odpowiednio dobrane naczynia przeponowe, akumulatory hydrauliczne lub tłumiki uderzeń hydraulicznych.

Bardzo ważne jest także prawidłowe dobranie średnic przewodów i ograniczenie nadmiernej prędkości przepływu.

Jak chronić wymiennik ciepła przed uderzeniem hydraulicznym?

Ochrona płytowego wymiennika ciepła przed uderzeniem hydraulicznym nie powinna ograniczać się wyłącznie do wyboru urządzenia o wysokim dopuszczalnym ciśnieniu roboczym.

Należy przeanalizować cały układ, w którym pracuje wymiennik. Znaczenie ma między innymi lokalizacja pompy, zaworów odcinających, zaworów zwrotnych, zaworów regulacyjnych, naczynia przeponowego oraz pozostałych zabezpieczeń.

Ważny jest również sposób uruchamiania i zatrzymywania pompy oraz szybkość działania automatycznych zaworów.

Jeżeli w instalacji występują uderzenia hydrauliczne, zastosowanie wymiennika o wyższym dopuszczalnym ciśnieniu może zwiększyć margines bezpieczeństwa, ale nie usuwa przyczyny samego zjawiska. W pierwszej kolejności należy zidentyfikować źródło gwałtownych zmian przepływu i ograniczyć ich intensywność.

Należy również prawidłowo zamocować przewody połączone z wymiennikiem. Ciężar rurociągu, jego drgania oraz naprężenia wynikające z nieprawidłowego montażu nie powinny być przenoszone bezpośrednio na króćce wymiennika.

Czy młot wodny występuje tylko w instalacjach z wodą?

Określenie „młot wodny” może sugerować, że zjawisko dotyczy wyłącznie instalacji wodnych. W praktyce gwałtowne zmiany przepływu i związane z nimi fale ciśnienia mogą występować również w instalacjach transportujących inne ciecze.

Problem może więc występować w instalacjach grzewczych, chłodniczych, technologicznych oraz przemysłowych.

Dotyczy to także układów, w których czynnikiem roboczym jest mieszanina wody i glikolu. Parametry fizyczne medium wpływają na charakterystykę hydrauliczną układu, dlatego instalacja powinna być projektowana z uwzględnieniem rzeczywiście stosowanego czynnika oraz zakresu temperatur pracy.

Jak zlikwidować uderzenie hydrauliczne?

Nie istnieje jedno uniwersalne rozwiązanie pozwalające zlikwidować każde uderzenie hydrauliczne. Najpierw należy ustalić jego przyczynę.

Jeżeli problem występuje po zatrzymaniu pompy, należy przeanalizować sposób jej sterowania. Jeżeli uderzenie pojawia się podczas zamykania konkretnego zaworu, należy sprawdzić szybkość jego działania oraz parametry przepływu.

W praktyce rozwiązanie problemu może obejmować zmianę sposobu sterowania pompą, zastosowanie wolniej działającego zaworu, zmianę parametrów przepływu, korektę średnicy przewodów lub zastosowanie odpowiedniego urządzenia tłumiącego.

W większych i bardziej skomplikowanych instalacjach prawidłowa diagnoza może wymagać wykonania pomiarów dynamicznych ciśnienia.

Uderzenie hydrauliczne – podsumowanie

Uderzenie hydrauliczne jest gwałtowną zmianą ciśnienia wynikającą z szybkiej zmiany prędkości przepływu cieczy. Charakterystycznym objawem jest głośne stukanie w rurach, jednak zjawisko może powodować również drgania przewodów, obciążenie armatury oraz problemy z poszczególnymi urządzeniami.

Najczęstsze przyczyny uderzenia hydraulicznego to szybkie zamykanie zaworów, nagłe zatrzymywanie pomp oraz zbyt duża prędkość przepływu.

Zjawisko może mieć znaczenie również dla płytowych wymienników ciepła. Krótkotrwały skok ciśnienia może być znacznie większy od normalnego ciśnienia roboczego instalacji, dlatego wymiennik powinien być nie tylko właściwie dobrany, ale również zamontowany w prawidłowo zaprojektowanym układzie hydraulicznym.

Jeżeli w instalacji regularnie występuje charakterystyczne stukanie podczas zamykania zaworów lub wyłączania pomp, warto znaleźć jego źródło. Usunięcie przyczyny uderzeń hydraulicznych może ograniczyć obciążenie rur, pomp, zaworów, wymienników ciepła oraz pozostałych elementów instalacji.
