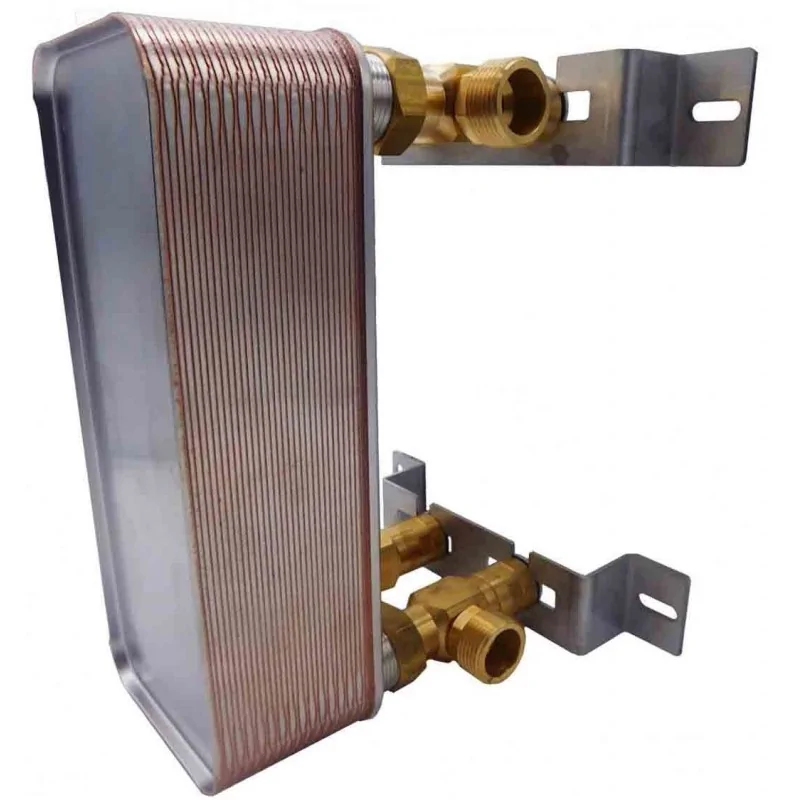

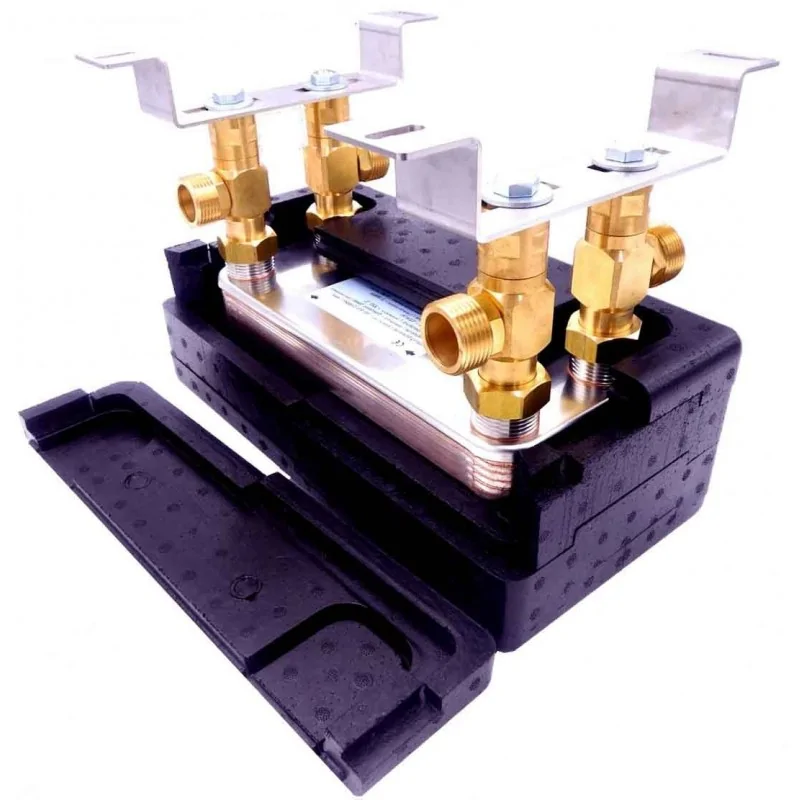

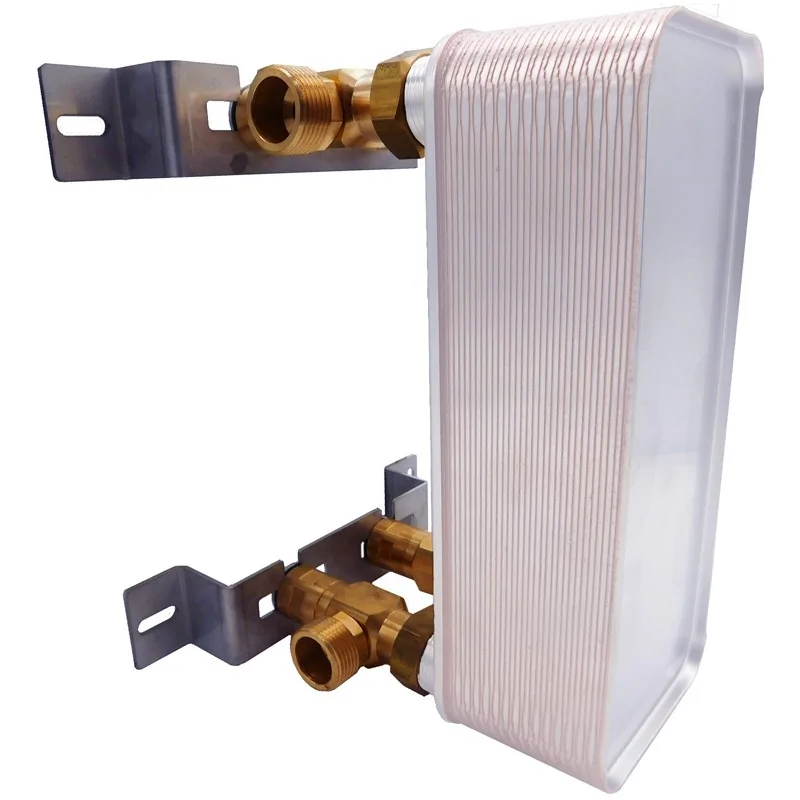

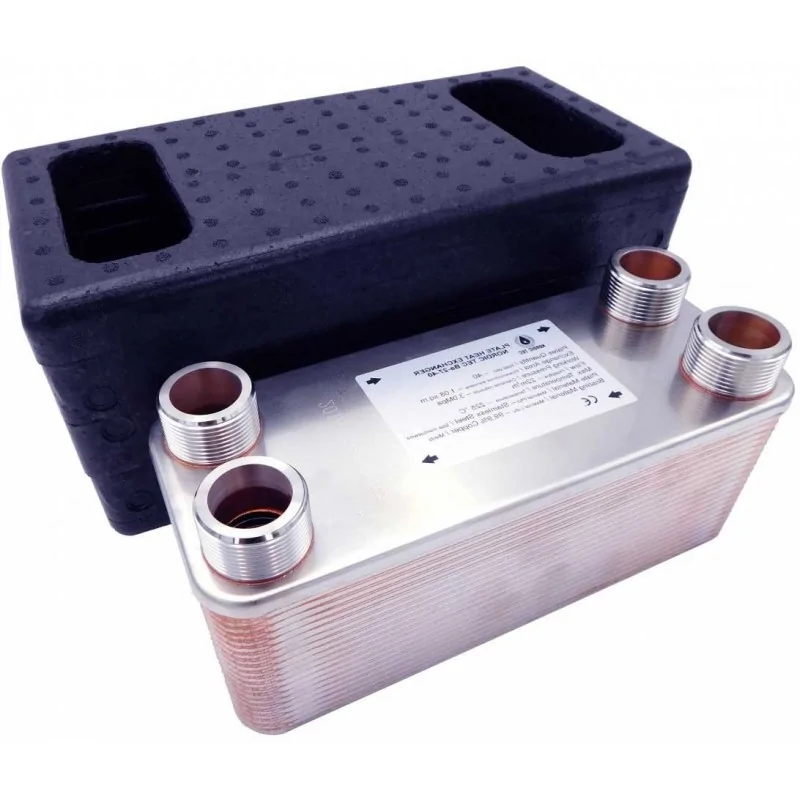

Wymienniki ciepła CO Nordic Tec Ba-32-30 - przyłącza 1", 30 płytowe

Szczegóły techniczne:
- stal nierdzewna 316L, lutowana miedzią 99,9% Cu
- Moc grzewcza - od 30 do 65 kW w zależności od temperatury zasilania
- Przyłącza: 4x 1"
- Ciśnienie robocze - do 30 bar
Wymiennik nie powinien pracować z mediami wymagającymi ciśnień wyższych niż 30bar, w tym R410 i podobne, chyba, że istnieje pewność, że w danym układzie ciśnienie wyższe niż 30 bar nie wystąpi.
- Ciśnienie testowe - 45-60 bar
- Maksymalna temperatura pracy: do +230°C
- Przepływ - 12 m3/h
- Powierzchnia wymiany grzewczej - 0,960 m² (poniżej na tle innych modeli z serii Ba-32).

Najczęstsze zastosowanie:
- instalacja z kominkiem jako źródłem ciepła dodatkowym
- instalacje CO z kotłami
- panele słoneczne (kolektory)
- chłodnictwo przemysłowe
- instalacje CO z pompami ciepła
- ogrzewanie hal magazynowych za pomocą nagrzewnic ciepłego powietrza
* Gwarancja realizowana w Polsce, 5 lat
* Certyfikowany - CE, TÜV
Wymiary:

Długość (A) - 286 mm
Szerokość (B) - 116 mm
Grubość (F) - 80 mm
Rozstaw przyłączy (C) - 243 mm
Rozstaw przyłączy (D) - 72 mm
Konstrukcja wymiennika 30 płytowego - jak jest zbudowany
Wymiennik ciepła 30 płytowy to urządzenie przepływowe - to znaczy, że pracuje tylko, gdy przepływa przez niego woda lub inne medium jakie mamy w instalacji np. glikol. Wymiennik płytowy - jako urządzenie przepływowe nie jest też zasobnikiem, gdyż nie kumuluje wody. Jest to zaleta, bo to pozwala na zachowanie małych rozmiarów urządzenia.
W rzeczywistości jest to konstrukcja bardzo prosta - wymiennik ciepła jest to pakiet 30 płyt stalowych, które są ze sobą zespolone, za pomocą tzw. lutowania próżniowego. Jest to nowoczesny sposób na połączenie materiałów mający ogromną przewagę nad tradycyjnym spawaniem. Odbywa się w temperaturze ponad 400-450 °C (choć możliwe jest i lutowanie próżniowe w temperaturach nawet 900°C) i odbywa się w specjalnie stworzonych warunkach bez udziału powietrza. Konstrukcja w ten sposób powstała jest arcy trwała - dlatego wymienniki płytowe są urządzeniami zdecydowanie długowiecznymi.
Z jakimi urządzeniami może współpracować wymiennik 30 płytowy Ba-32-30?
- Wymiennik 30-płytowy obsłuży z łatwością kotły gazowe, na pellet, węglowe, stałopalne, na biomasę i podobne - o mocy w granicach 30-35 kW, a w korzystnych okolicznościach nawet nieco większe
- Kominki lub tzw. kozy z płaszczem wodnym do CO lub CWU - o mocy podobnej do w/w kotłów grzewczych - czyli 30-30kW - czyli może służyć jako wymiennik płytowy do połączenia układów zamkniętego i otwartego przy podpinaniu w/w źródeł ciepła
- Pompy ciepła - przy podłączaniach ich do C.O. lub C.W.U (w układzie woda/glikol) - przy pompie ciepła mocy około 8kW (wysokotemperaturowa instalacja pompy ciepła - system z grzejnikami) lub 5 kW (niskotemperaturowa instalacji PC - system z ogrzewaniem podłogowym). W tym wypadku jest to wymiennik do pompy ciepła - nie w charakterze skraplacza, nie pracujący z freonem czy czynnikiem chłodniczym, ale oddzielający układ pompy ciepła (glikol lub woda) z układem CO lub CWU
- Szereg innych zastosowań, w tym chłodniczych
- Wymiennik ciepła do kolektorów słonecznych do pracy z glikolem
Jakiej wielkości obiekty jest w stanie ogrzać wymiennik ciepła CO Nordic Tec Ba-32-30?
Podstawowym czynnikiem doboru wymiennika ciepła do CO powinno być jego właściwe dopasowanie do wymagań źródła ciepła, czyli urządzenia grzewczego. W praktyce jednak Ba-32-30 jest w stanie ogrzać budynek o powierzchni do 300 m² w starym budownictwie oraz do nawet 400-450 m² w budownictwie nowym, pod warunkiem jednak, że źródło ciepła jest na tyle wydajne. W rzeczywistości dobór wymienników ciepła do CO pod kątem powierzchni budynku nie jest najlepszym rozwiązaniem, a przynajmniej istnieje lepsza metoda doboru - przy uwzględnieniu powierzchni wymiany ciepła wymiennika.
