Seria Ba-60 1 1/2"
Wymiennik ciepła Ba-60-70 6/4" 140-270 kW Akcesoria wymienników ciepła

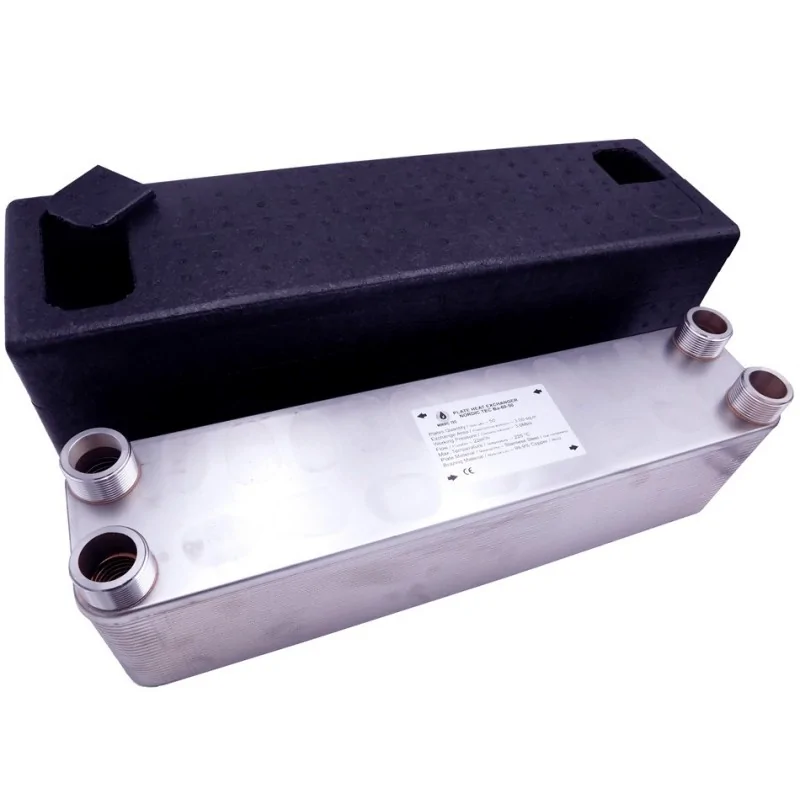

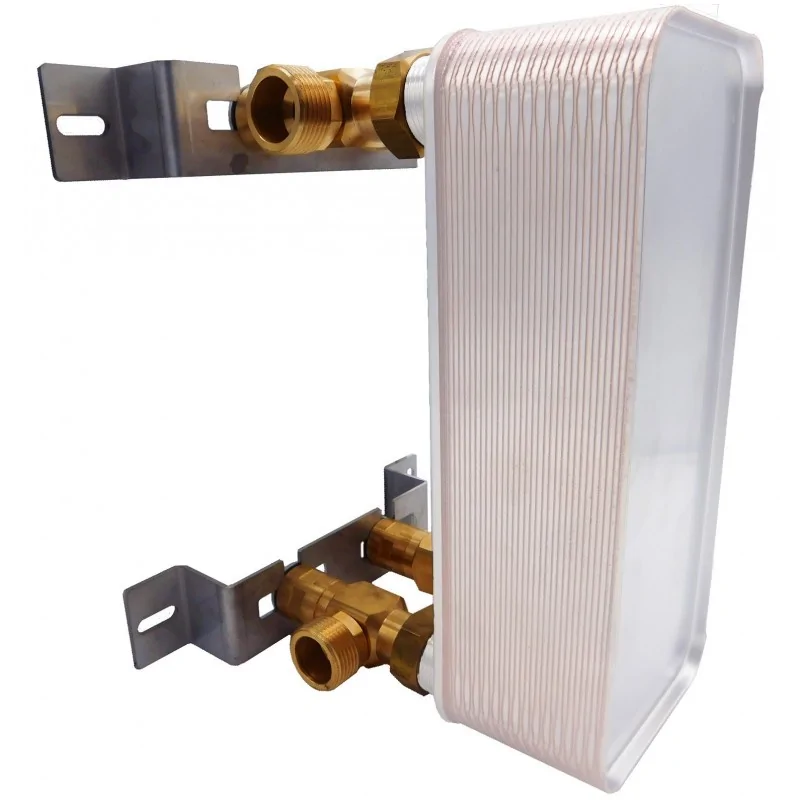

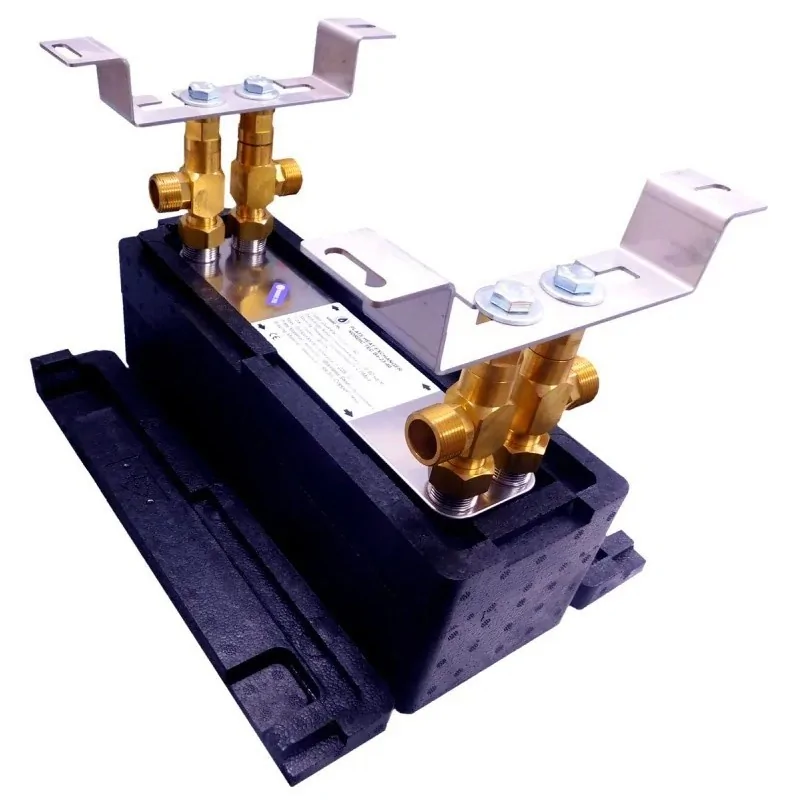

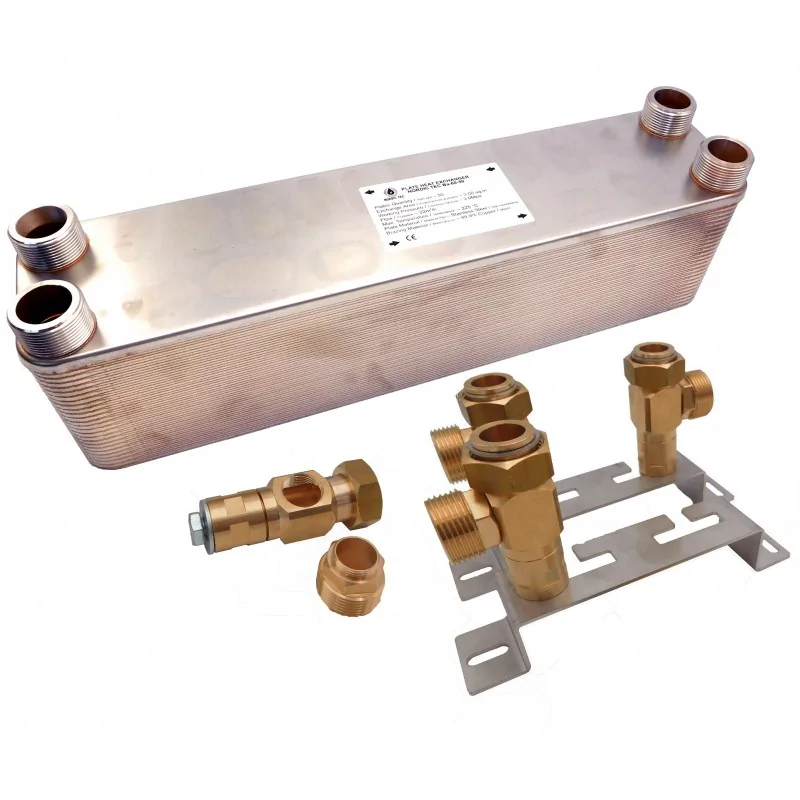

Wspornik Ścienny Montażowy ze Śrubunkami Kątowymi - dla wymiennika 1 1/4" Wymiennik ciepła 60 płytowy do pomp ciepła lub kotłów grzewczych. Może pracować zarówno z wodą jak i glikolem. Posiada dużą powierzchnię płyt oraz sporą średnicę przyłączy tj. 1 1/4". Najczęściej wybierany jako wymiennik do oddzielania pomp ciepła typu monoblok (układów zalanych glikolem) od reszty układu centralnego ogrzewania lub CWU.
☑️ Szybka dostępność wymienników ciepła
✅ Bezpłatna dostawa w PL
Większy wymiennik ciepła do mediów woda-woda (lub woda-glikol) do różnych źródeł ciepła i różnych urządzeń grzewczych,
współpracujący z pompami ciepła, kotłami grzewczymi, tradycyjnym CO / CWU czy nagrzewnicami
Szczegóły techniczne:
Jak widać na powyższym grafie, wymiennik ciepła posiadający 60 płyt ma powierzchnię łączną 3,60m2. Każda pojedyncza płyta posiada powierzchnię 0,060m2. Jeśli potrzebujesz większego wymiennika ciepła - znajdziesz go na powyższym grafie - oraz oczywiście możesz znaleźć go w naszym sklepie. W
* Gwarancja polska, 5 lat
* Certyfikowany - CE, TÜV
Wymiary:
W przypadku gdy nasza pompa ciepła 24 kW funkcjonować ma w obiegu glikolowym - warto jest ją oddzielić wymiennikiem płytowym od instalacji CO - aby uniknąć konieczności zalania obiegu instalacji glikolem (wpłynęłoby to negatywnie i niekorzystnie na pracę całości układu zwiększając niepotrzebnie jego bezwładność). Do tego - będzie odpowiedni właśnie wymiennik płytowy Ba-60-60 posiadający 60 płyt i 3,6m² powierzchni wymiany ciepła. Jest to wymiennik ciepła wręcz idealnie dobrany do pomp ciepła 24 kW - ale - co ważne - w układach, w których temperatura zasilania ma oscylować w granicach 50°C.
W przypadku gdy pompa ciepła 24 kW będzie jednak pracować przy temperaturach opisanych powyżej - ale na wodzie, bez domieszki glikolu - można będzie zastosować do niej także nieco mniejszy wymiennik płytowy - Ba-60-50 posiadający 50 płyt.
W przypadku jednak planowania układu niskotemperaturowego - tj. opartego tylko na odbiorze ciepła przez ogrzewanie podłogowe (jak wiemy wymaga ono skrajnie niskiego zasilania) - pompa ciepła 24 kW będzie wymagać już znacznie większego wymiennika ciepła. Dzięki większej powierzchni płyt będziemy w stanie pozostawić układ na pracy na niskim parametrze, co sprawi, że będzie ona niezwykle wręcz ekonomiczna w użytkowaniu i zapewni bardzo niski pobór prądu. Podwyższenie temperatury pompy ciepła celem uzasadnienia możliwości zakupu mniejszego (tańszego) wymiennika płytowego - nie będzie dobrą alternatywą. Dla pompy ciepła praca na relatywnie niskich temperaturach oznacza zdecydowanie mniejsze zużycie oraz mniejsze ryzyko awarii + to, co w dzisiejszych czasach bardzo ważne - niski poziom poboru energii.
Nagrzewnice wodne lub glikolowe zyskują na popularności w ogrzewaniu hal magazynowych oraz dużych pomieszczeń produkcyjnych, usługowych itp. Bardzo popularne w Polsce są między innymi nagrzewnice marki Volcano.
Z uwagi na to, że w obiektach przemysłowych właściciele instalacji często decydują się na zalanie obiegu nagrzewnicy glikolem - zachodzi potrzeba oddzielenia takiej nagrzewnicy wymiennikiem ciepła.
W takich sytuacjach przy założeniu, że źródło ciepła, który najczęściej jest kocioł grzewczy pracujący w standardzie 50-60°C - wymiennik ciepła płytowy do nagrzewnicy można dobrać poprzez dostosowanie powierzchni wymiany ciepła wymiennika do mocy nagrzewnicy. Na 10kW nagrzewnicy (lub nagrzewnic - kiedy mamy kilka urządzeń) należy dobrać około 0,3m² powierzchni płyt. Nieco mniej możemy dobrać gdy nagrzewnica jednak ma pracować na wodzie (bez glikolu), a wymiennik ciepła zastosowany jest jedynie celem stworzenia niezależnych obiegów pompowych i zbalansowania ciśnień i temperatur w instalacji (lub oddzielenia układu otwartego i zamkniętego).
Reasumując - wymiennik ciepła płytowy Ba-60-60 świetnie nadaje się do nagrzewnic o łącznej mocy nawet 120 kW, jeśli pracują na glikolu, a 140 kW jeśli pracują na wodzie.
Często pojawia się wątpliwość, co jeśli nagrzewnice są znacząco przewymiarowane w stosunku do obiektu, w którym są zainstalowane. Taka sytuacja faktycznie często się zdarza. Wówczas należy obiektywnie rozważyć możliwość zmniejszenia wymiennika płytowego i zastosowania mniejszego modelu niż wskazuje powyższy przelicznik. W szczególności uzasadnione to będzie jeśli w danym obiekcie są nagrzewnice przekraczające swoją mocą nominalną znacząco moc kotła je zasilającego.
Warto pamiętać - że w razie wątpliwości co do doboru wymiennika płytowego na nagrzewnicy zawsze można poprosić naszą obsługę o pomoc.
