Wymiennik ciepła basenowy Stalowy B600 180kW

Wymiennik ciepła rurowy B600 do basenu

Wymiennik ciepła rurowy B600 do podgrzewania wody basenowej - 175 kW

Moc nominalna wymiennika: 175 kW (600 kBTU/h)

Moc nominalna oferowanych przez nas wymienników ciepła do basenów, wliczając w to model B600 - jest wyliczana przy różnicy temperatur między medium ciepłym, a medium ogrzewanym na poziomie 60 stopni Celsjusza. W tym warunkach i przy osiągnięciu odpowiednich poziomów przepływów wymiennik ciepła B600 w ogrzewaniu basenu może osiągnąć 175 kW. Należy pamiętać również, że w przypadku użyciu mediów trudniej przyjmujących lub oddających ciepło niż woda - osiągi będą mniejsze. Ta informacja jest podawana głównie w kontekście pracy z glikolem.

W przypadku występowania różnicy temperatur innej niż 60 °C możemy w przybliżeniu spodziewać się następujących osiągów po wymienniku ciepła basenowym B600:

• dla 50 °C = 85% | 148 kW
• dla 40 °C = 70% | 122 kW
• dla 30 °C = 55% | 96 kW
• dla 20 °C = 35% | 62 kW

Materiał wymienników basenowych B600

Wymienniki ciepła basenowe B-Line, w tym model B600 wykonane są w całości ze stali nierdzewnej kwasoodpornej S316L, która powinna zapewnić bezpieczną pracę z chemią basenową oraz dużym stężeniem chloru. Nie powinna być natomiast poddawana działaniu soli, toteż używając stalowego wymiennika ciepła powinno się zrezygnować z używania soli do uzdatniania wody w basenie.

Przeznaczenie (płyny) - wymiennik rurowy do basenu B600 ✅ jest zaprojektowany do wody słodkiej, nie zaleca się używania z wodą zawierającą dodatki soli lub wodą morską. Jeśli masz basen z wodą morską lub dodajesz sól do wody, powinieneś użyć wymiennika ciepła z tytanu.

Przepływy nominalne

• Medium grzewcze / strona źródła ciepła: 66 l/min
• Medium ogrzewane / woda basenowa: 432 l/min

Ciśnienie robocze: do 6 bar - Ciśnienie testowe: 10 bar

Przyłącza

• 2x 2 cale - połączenia medium grzewczego - K1 i K4
• 2x 2 1/2 cala - połączenia medium ogrzewanego - K3 i K2

Objętość basenu (zalecana):

• Do 200 m³ nominalnie, przy zachowaniu różnicy temperatur między mediami około 60 °C i odpowiednich poziomów przepływu.
• W przypadku niewystarczających parametrów grzewczych, sugerowana objętość może nie być odpowiednio obsługiwana przez wymiennik. W praktyce, przy źródłach ciepła o niskiej temperaturze, wymiennik B600 zwykle obsługuje baseny w zakresie 100-150 m³ (prawidłowy dobór urządzenia wymaga odpowiednich kwalifikacji).

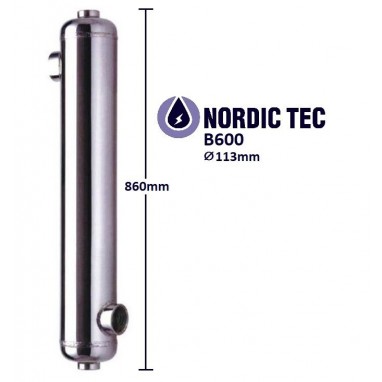

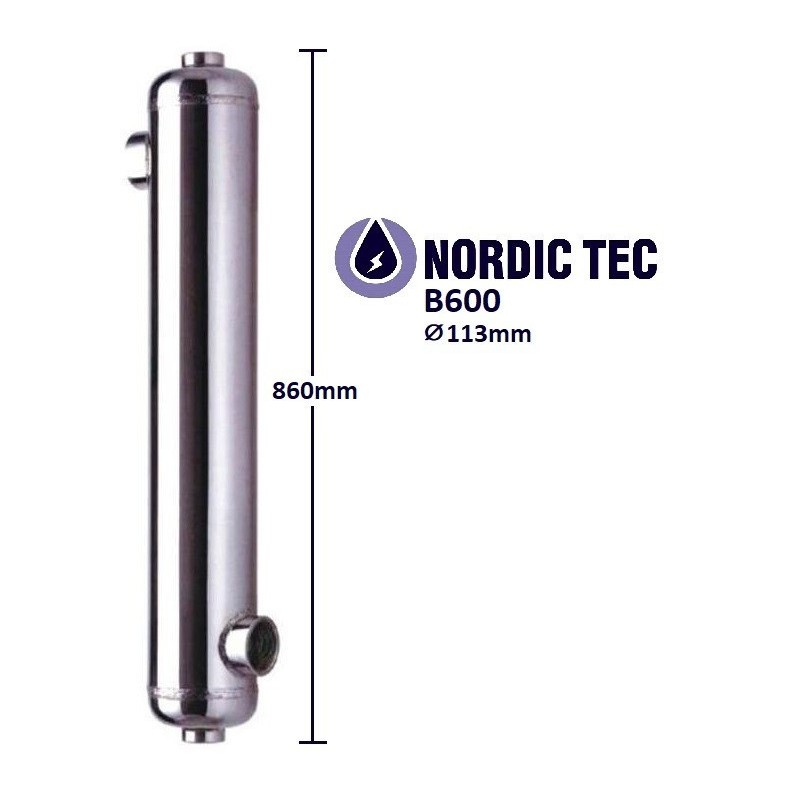

Wymiary:

• Długość z przyłączami wody: 860 mm
• Średnica: 113 mm

Sposób podłączenia wymienników ciepła do basenu B600 175 kW

• K1 - wejście medium grzewczego
• K2 - wyjście medium ogrzewanego
• K3 - wejście medium do ogrzania
• K4 - wyjście medium grzewczego

Wymiennik basenowy B600 o mocy 175 kW należy podłączyć do systemu basenowego w sposób zapewniający optymalną wymianę ciepła i efektywność pracy, czyli według powyższego schematu tzw. podłączenie przeciwprądowego. Instalacja obejmuje dwa obiegi: pierwotny, czyli źródło ciepła, oraz wtórny, czyli obieg wody basenowej. W obiegu pierwotnym wymiennik podłączany jest do kotła, pompy ciepła lub innego źródła ciepła poprzez rury dostosowane do wysokich temperatur. Woda grzewcza przepływa przez wymiennik basenowy, oddając ciepło do obiegu wtórnego poprzez rurki. W obiegu wtórnym woda basenowa jest pompowana przez pompę basenową do wnętrza wymiennika - gdzie odbiera ciepło i wraca do basenu. Dla efektywnej pracy zaleca się zastosowanie pompy obiegowej oraz zaworów regulacyjnych, które umożliwią kontrolę przepływu. Wymiennik ciepła należy montować w pobliżu źródła ciepła (możliwie blisko), ale w miejscu łatwo dostępnym do konserwacji. Przyłącza powinny być wykonane z materiałów odpornych na korozję. Prawidłowa instalacja zapewni długą żywotność urządzenia oraz efektywne ogrzewanie basenu.
