Wymiennik ciepła NORDIC TEC Ba-115-70 2" 580 kW DUŻY

Wymiennik ciepła Ba-115-70 2" (50) 350-580kW

70 Płytowy Wymiennik Ciepła na 2 cale NORDIC TEC Ba-115-70 2"

Ilość płyt: 70 szt.
Moc nominalna: 350-580kW

Powierzchnia łączna płyt: 8,050 m²

Wymiennik płytowy lutowany, z przyłączami na 2 cale - model 70-płytowy, do dużych systemów grzewczych i chłodniczych

Indeks: NT Ba-115-70
Stan Nowy
Akcesoria do wymiennika ciepła
  • Sam wymiennik (bez akcesoriów)
  • z Izolacją Termiczną
Dostępne
5 649,99 zł
Brutto



Wymiennik ciepła do dużych systemów grzewczych Nordic Tec Ba-115-70

Wymiennik stalowy lutowany miedzią, przyłącza 2", 70 płytowy

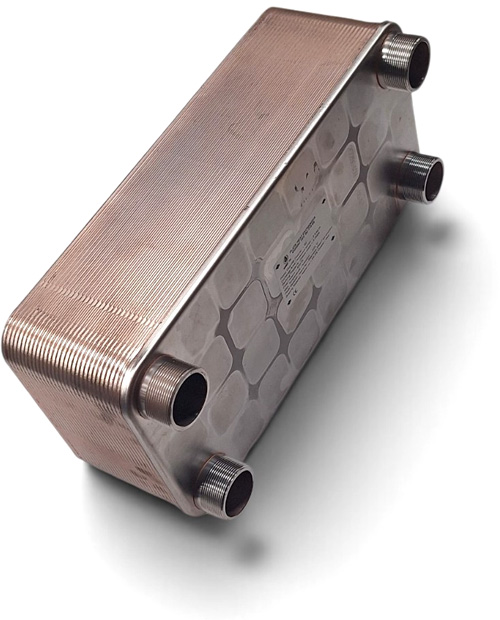

Wymiennik ciepła płytowy lutowany ponad 8m2 powierzchni wymiany grzewczej

Podstawowe informacje odnośnie urządzenia:

Materiały wykonania

Gwinty / Podejścia

Dozwolone ciśnienie robocze:

Testowano z ciśnieniem:

Maksymalna temperatura pracy:

Nominalny przepływ przez wymiennik:

Stal nierdzewna S316L (płyty) i luty miedziane

2" / BSP DN50 (wszystkie 4 przyłącza), GZ

< 30 bar

45 - 60 bar

+230°C

max. 45 m³/h




Powierzchnia wymiany ciepła / aktywna powierzchnia łączna płyt wymiennika - 8.05 m²


Powierzchnia wymiany ciepła wymiennika 70 płytowego Ba-115-70 na 2 cale

Wymiennik ciepła Ba-115-70 2 cale posiada powierzchnię wymiany ciepła 8,05m². Jak widać na powyższym grafie, nie jest to nadal największy z wymienników Ba-115. Jeśli Twoje zastosowanie wymaga wymienników z większą ilością płyt lub z większą powierzchnią płyt - sprawdź także większe modele - jak np. wymiennik Ba-115-80 2".
Opcjonalnie seria posiada modele aż do 130 płyt.

.
.


Wymiary:
Wymiennik ciepła 70 płytowy na 2 cale
Długość (A) - 535 mm
Szerokość (B) - 253 mm
Grubość (F) - 182 mm
Rozstaw przyłączy (C) - 456 mm
Rozstaw przyłączy (D) - 174 mm
