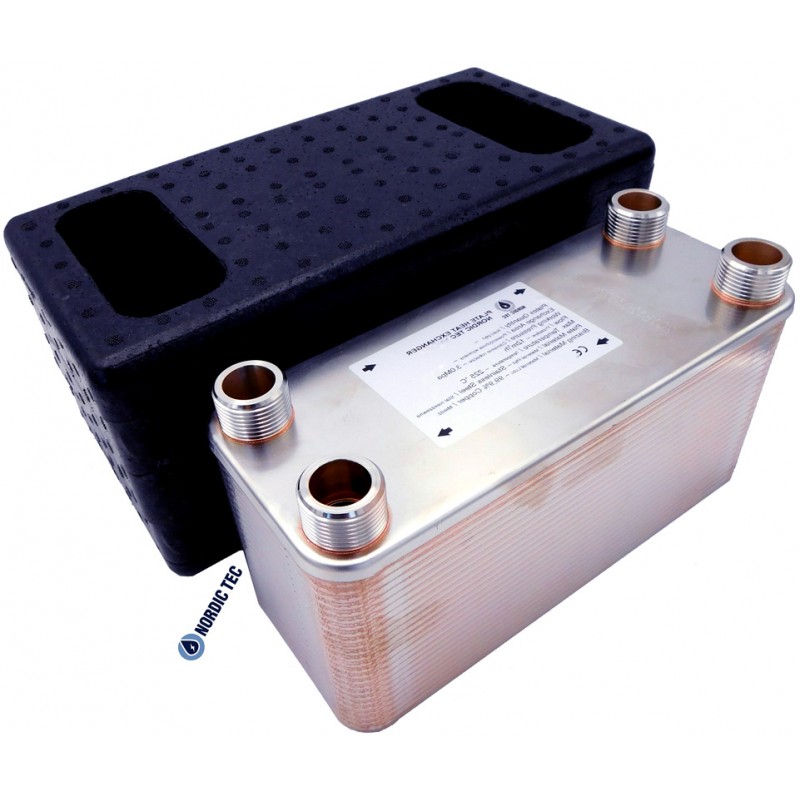

Dużego rozmiaru przemysłowy wymiennik ciepła płytowy lutowany próżniowo - posiadający 180 płyt oraz bardzo dużą powierzchnię aktywną- niemal 21 m².
Wymiennik Ba-115-180 posiada tradycyjne przyłącza gwintowane zewnętrznie w rozmiarze 2,5 cala, czyli DN65, w powszechnym standardzie BSP.
Ten wymiennik ciepła jest modelem przemysłowym, o bardzo dużej wadze przekraczającej 100 kg - z uwagi na ciężar dostarczany jest na palecie. Zapytaj sprzedawcy o koszty dostawy, a jeśli jesteś zainteresowany zakupem poproś o proformę.
Duży przemysłowy wymiennik ciepła 180 płytowy o powierzchni 20,7 m²
Bardzo duży przemysłowy wymiennik ciepła 180-płytowy - czyli model Nordic Tec Ba-115-180 stosuje się nie w małych klasycznych domkach jednorodzinnych, jest to urządzenie do przemysłowych systemów grzewczych / chłodniczych, także niskotemperaturowych jak duże przemysłowe pompy ciepła lub kotły gazowe w kaskadach.
Wymiennik ciepła Nordic Tec Ba-115-180 to niezwykle solidne rozwiązanie do zastosowań w budynkach przemysłowych i komercyjnych. Mając 180 płyt stalowych, karbowanych, z gwarantowanym przepływem turbulentnym i wysokim wskaźnikiem Reynoldsa - gwarantuje efektywne przenoszenie ciepła nawet przy dużych przepływach i wysokim obciążeniu systemu.
Średnica przyłączy wielkości 2 1/2 cala zapewnia dużą przepustowość cieczy, bez kreowania nadmiernych strat ciśnień. Dla bezpieczeństwa dostawy wymiennik dostarcza się w skrzyni na palecie (waga przekracza 100 kg).
Podstawowe informacje techniczne dotyczące wymiennika ciepła 180-płyt
|
Główny materiał wykonania, rodzaj stali Wielkość przyłączy Dopuszczalne ciśnienie robocze Testowano w układach ciśnieniowych: Maksymalna temperatura pracy wymiennika: Nominalny przepływ przez kanał dla konstrukcji: Moc nominalna: Liczba płyt: |
Stal nierdzewna S316, łączone lutem miedzianym 2 1/2" / BSP DN65 GZ (gwint zewnętrzny) < 30,0 bar (wymiennik do mediów płynnych, tj. cieczy) 45,0 - 60,0 bar + 230,0 °C max. 45 m³/h | 45 000 l/h 850 kW - 1750 kW 180 sztuk |
Powierzchnia aktywna to inaczej powierzchnia płyt wymiennika ciepła, nazywana bywa także powierzchnią wymiany ciepła. Dla modelu Ba-115-180 wskaźnik ten wynosi prawie 21 metrów kwadratowych, co jest bardzo dużą wartością i oddziaływanie na wyobraźnię, jeśli zestawimy to z gabarytami urządzenia.
W praktyce tak duża powierzchnia aktywna umożliwia niezwykle skuteczny transfer ciepła, co laicy odbierają po prostu jako wysoką sprawność. Łączna aktywna powierzchnia jest generalnie jedynym obiektywnym wskaźnikiem określającym możliwości przekazu energii cieplnej - bo wskaźnik ten pozostaje niezmienny niezależnie od tego z jakimi parametrami przyjdzie mu działać (czyli: niezależnie od tego jaką temperaturą i jakimi przepływami masowymi dany wymiennik ciepła będzie zasilony). Inne parametry jak np. moc podawana w kW ostatecznie będzie i tak zmienna, gdyż w praktyce jest od tych parametrów zależna. Prawdziwe możliwości wymiennika określimy jedynie porównując powierzchnie aktywne.
Dobrze zaprojektowany układ 180 karbowanych płyt gwarantuje turbulencję przepływu (przez co wymiana ciepła ma być skuteczniejsza), nadal przy relatywnie niskich stratach ciśnień. To czyni model Ba-115-180 perfekcyjnym wyborem do aplikacji przemysłowych.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 450 mm
Wymiennik ciepła Nordic Tec Ba-115-180 jest aktualnie największym modelem w całym katalogu firmy. To urządzenie opiera się na płycie Ba-115,
co oznacza, że podstawowe wymiary takie jak długość i szerokość to 535 na 253mm.
Głębokość urządzenia tj. 450mm wynika z ilości płyt, których liczba wynosi 180 szt.
