Duży przemysłowy wymiennik płytowy lutowany próżniowo - o dużej ilości płyt, 170 szt. oraz o dużej powierzchni płyt - prawie 20 m².
Model posiada klasyczne przyłącza gwintowane zewnętrzne w rozmiarze 2 1/2 cala, czyli DN65

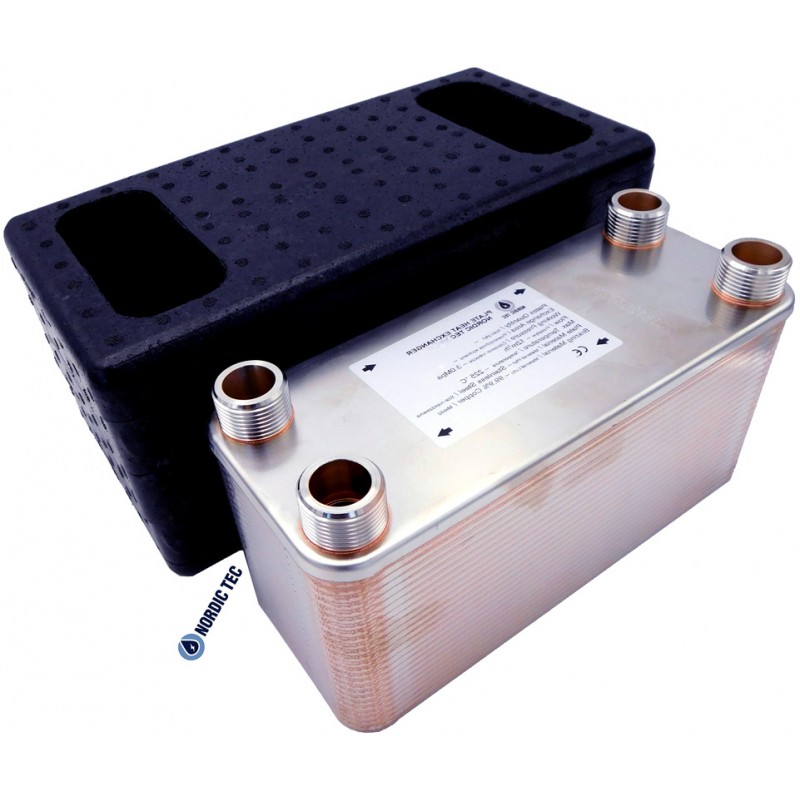

☑️ To urządzenie ze względu na gabaryty i wagę dostarczane jest w skrzyni sklejkowej na półpalecie
✅ Bezpłatna dostawa wymiennika na terenie Polski przy zakupie przez stronę

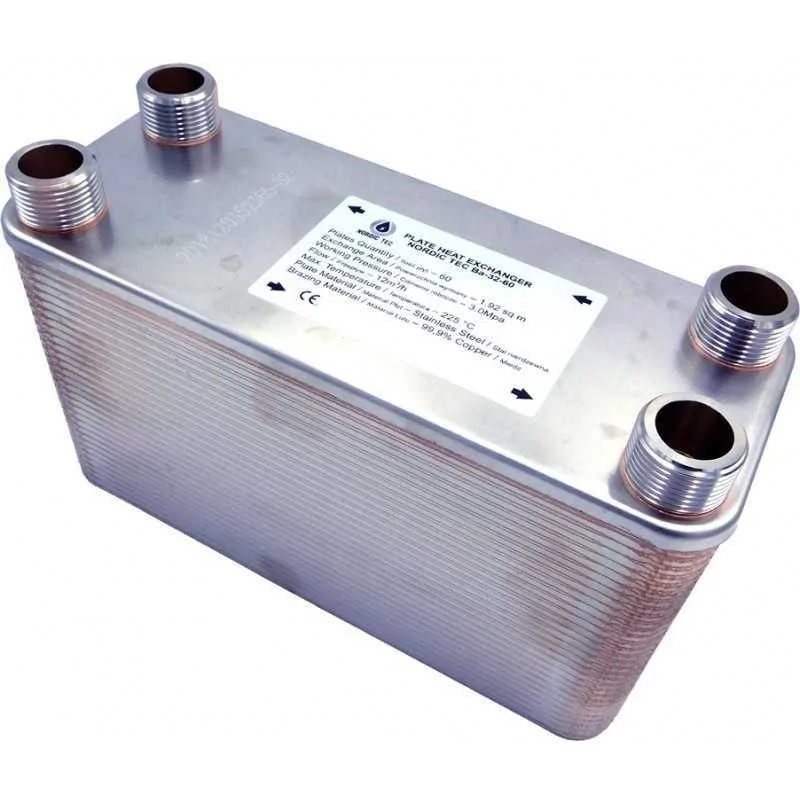

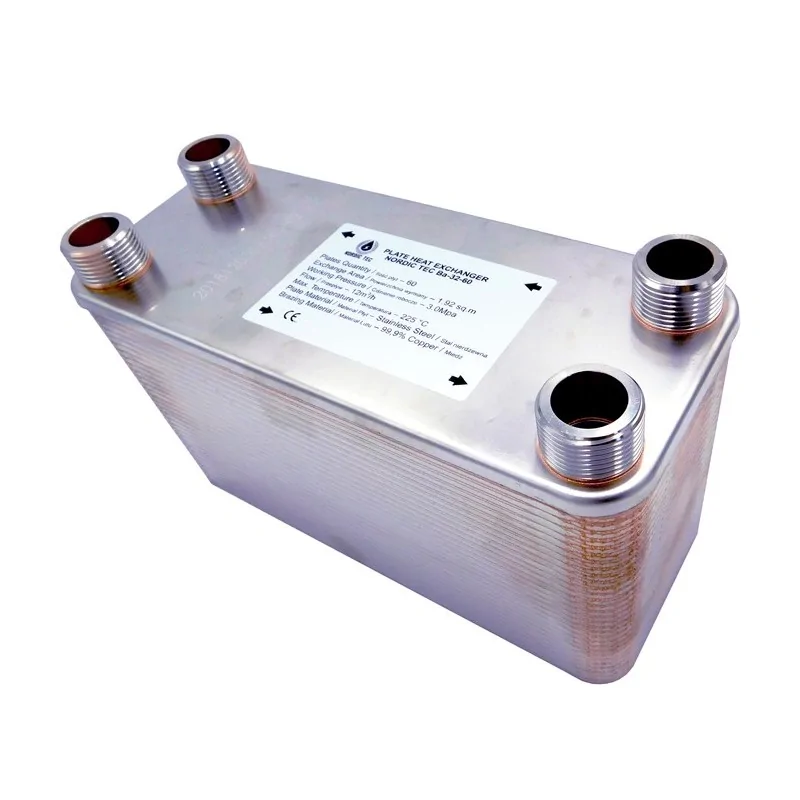

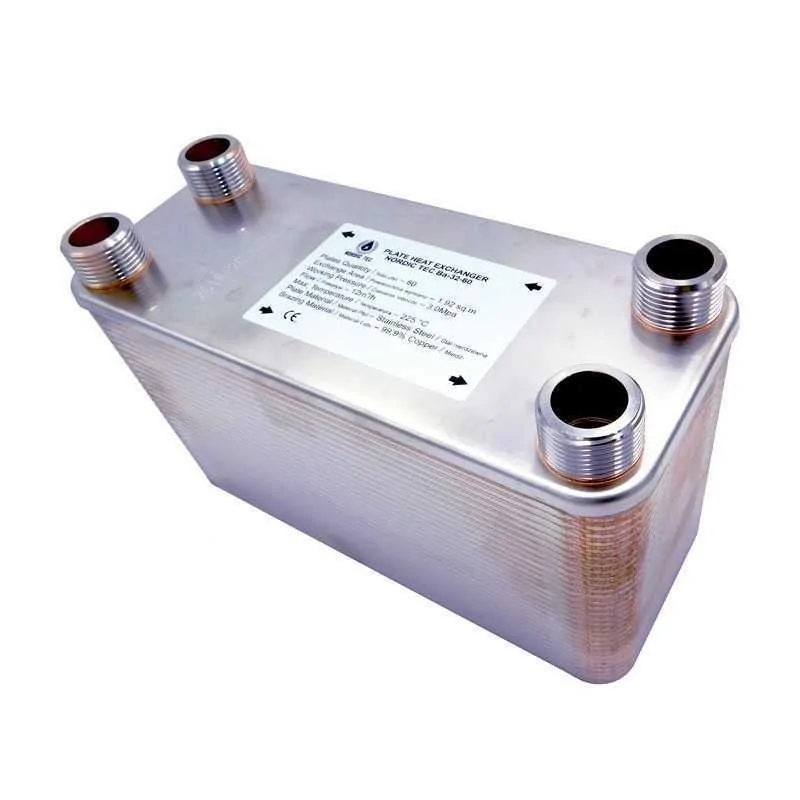

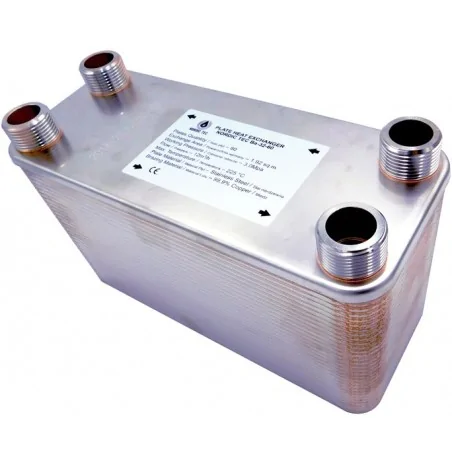

Duży przemysłowy wymiennik ciepła 170 płytowy o powierzchni 19,55 m²
Wymiennik ciepła 170-płytowy lutowany Nordic Tec Ba-115-170 - do przemysłowych systemów grzewczych i chłodniczych, z dużą powierzchnią wymiany ciepła i przyłączem w rozmiarze 2 1/2". Nie jest to wymiennik do budynków jednorodzinnych.
Duży przemysłowy wymiennik ciepła Nordic Tec Ba-115-170 to bardzo wydajne i solidne rozwiązanie do zastosowań wymagających wysokiej wydajności cieplnej. Wyposażony jest w 170 płyt ze stali nierdzewnej (INOX 316L), gwarantuje efektywną wymianę ciepła nawet przy dużych przepływach i wysokim obciążeniu systemu. Duża średnica przyłączy zapewnia obsługę nawet dużych wartości przepływów, przy relatywnie niskich oporach. Model ten doskonale sprawdza się w instalacjach przemysłowych, systemach grzewczych, chłodniczych oraz przy pracy z agregatami - nawet o dużej mocy. Dzięki swojej konstrukcji zapewnia niezawodność, trwałość i wysoką efektywność działania w długim okresie eksploatacji. Dla bezpieczeństwa produkt dostarczany jest w skrzyni na palecie (waga produktu to około 100kg).
Podstawowe informacje techniczne dotyczące wymiennika ciepła 170-płyt
|
Główny materiał wykonania, rodzaj stali Wielkość przyłączy Dopuszczalne ciśnienie robocze Testowano w układach ciśnieniowych: Maksymalna temperatura pracy wymiennika: Nominalny przepływ przez kanał dla konstrukcji: Moc nominalna: |
Stal nierdzewna S316L, łączone lutem miedzianym 2,5" / BSP DN65 GZ (gwint zewnętrzny) < 30 bar (wymiennik do mediów płynnych) 45 - 60 bar + 230 °C max. 45 m³/h | 45 000 l/h 800 kW - 1620 kW |

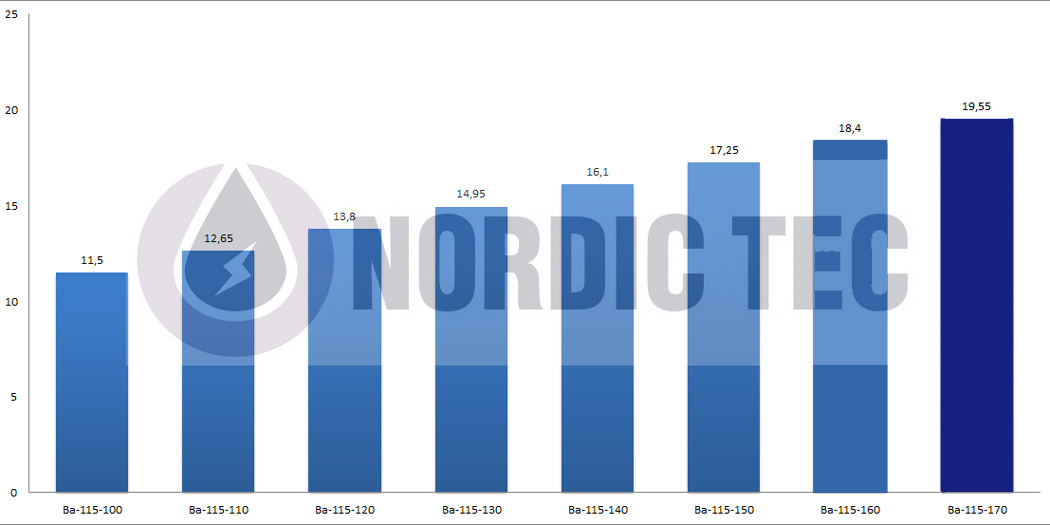

Powierzchnia transferu, czyli powierzchnia płyt wymiennika ciepła Ba-115-170 wynosi prawie 20m², a dokładniej: 19,55 m². Tak duża powierzchnia robocza umożliwia wyjątkowo skuteczną wymianę ciepła pomiędzy mediami, co przekłada się na wysoką sprawność całego systemu. Powierzchnia płyt jest relatywnie w zasadzie jedynym obiektywnym parametrem określającym możliwości wymiennika - który pozostaje niezmienny niezależnie od tego jaką temperaturę mediów podamy, czy jaki przepływ zastosujemy.
Odpowiednio zaprojektowany układ 170 karbowanych płyt zapewnia optymalne warunki przepływu (stosunkowo niskie straty ciśnień) i maksymalne wykorzystanie powierzchni wymiany, co czyni model Ba-115-170 idealnym rozwiązaniem do zastosowań przemysłowych oraz instalacji wymagających intensywnej pracy w zmiennych warunkach. Warto wspomnieć o karbowaniu płyt wewnętrznych - co służy wywołaniu przepływu turbulentnego, który z kolei prowadzi do zwiększenia skuteczności transferu ciepła.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 428 mm
Wymiennik ciepła Ba-115-170 jest osadzony na płycie Ba-115, która posiada z zasady wymiary 535 na 253mm, co daje 0,115m² na pojedynczą płytę. Jest to aktualnie największa płyta jaką oferuje marka Nordic Tec. Ba-115-170 jest jednym z największych modeli w naszym katalogu.
