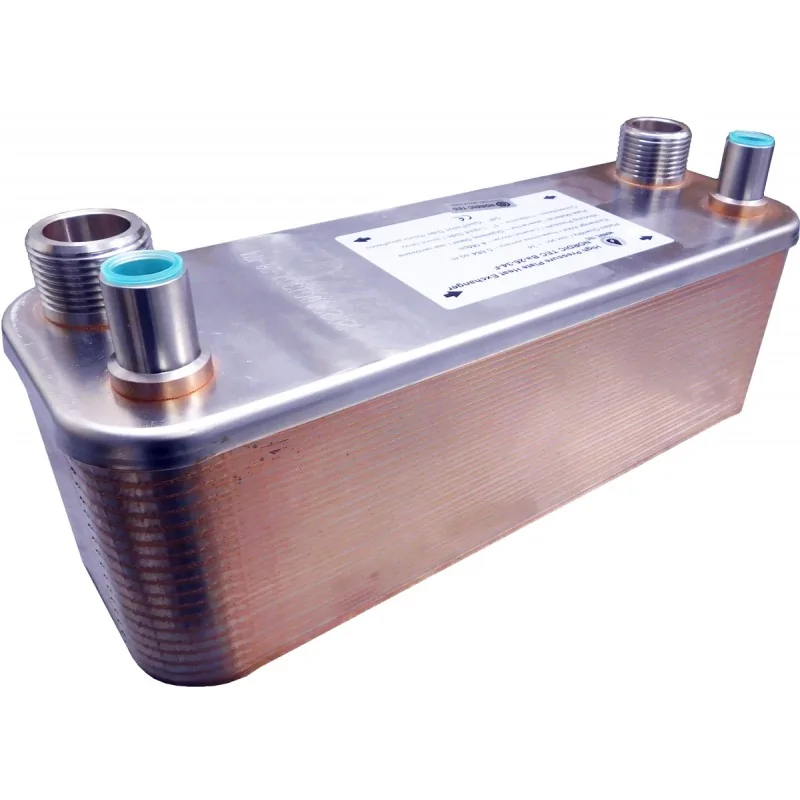

Wymiennik ciepła gazowy - do pomp ciepła 12 kW - 18 kW
Szczegóły techniczne - Wymiennik ciepła gazowy do pomp ciepła do 18 kW:
- Główny materiał wykonania: Stal nierdzewna 316L, lutowana metodą próżniową przy użyciu Cu
- Moc grzewcza dla pompy ciepła / klimatyzatora / agregatu chłodniczego - 12 kW - 18 kW
to jest sugerowana moc urządzenia jakie może być obsłużone poprawnie przez ten wymiennik czynnika chłodniczego, w zależności od parametrów pracy czynnika
w niektórych wypadkach przy korzystnych parametrach (wysokie temperatury czynnika chłodniczego) jest w stanie obsługiwać także większe pompy ciepła, nawet powyżej 20 kW
- Przyłącza wymiennika na stronie freonu / czynnika gazowego: ϕ15 - 5/8" do wlutowania
- Przyłącza cieczy (zazwyczaj woda) : 1" - DN 25
- Ciśnienie pracy - do 45 bar (maksymalne ciśnienie jakiemu powinien być poddawany wymiennik - 4.5 MPa)
- Ciśnienie prób przed dopuszczeniem do obrotu - > 60 bar
- Przepływ - 12 m3/h
- Sposób podłączenia: przepływ przeciwprądowy (oznacza sugestię podłączenia w taki sposób aby czynnik chłodniczy i woda płynęły w kierunkach odwrotnych względem siebie - co zapewnia maksymalną wydajność odbioru ciepła z czynnika chłodniczego przez wodę)
✅ Sprawdź również: Nyple z przejściem na gwint SAE do Ba-26-E
Powierzchnia wymiany ciepła wymienników ciepła do gazu Ba-26-60-F - 1,82 m²
Graficzne porównanie pokazuje wymiennik ciepła Nordic Tec Ba-26-70-F do freonu na tle najbliższych alternatyw (zbliżonych wymienników, które są odpowiednie do systemów wysokociśnieniowych i stosowane jako wymienniki ciepła do chłodnictwa). Model Ba-26-70-F, zbudowany z 70 płyt o łącznej powierzchni 1,82 m², jest największym wymiennikiem ciepła w serii Ba-26-F. W praktyce może być wykorzystywany z pompami ciepła i klimatyzatorami o mocy do 18 kW. Seria Ba-26-F wyposażona jest w przyłącze do lutowania twardego – rura 5/8".
Wymiary - wymiennik ciepła do gazu Ba-26-70-F
Długość (A) - 308 mm
Szerokość (B) - 106 mm
Grubość (F) - 175 mm
Rozstaw przyłączy (C) - 250 mm
Rozstaw przyłączy (D) - 50 mm
