Zasada przeciwprądu - podstawowe informacje

Zasada przeciwprądu, czasem także znana jako zasada kontr-prądu, to jedno z najważniejszych rozwiązań stosowanych w technice grzewczej, chłodniczej oraz w wielu innych dziedzinach inżynierii. Choć brzmi dość technicznie, jej działanie jest oparte na bardzo prostym, a jednocześnie genialnym pomyśle: dwa media – na przykład woda, powietrze lub inny płyn – przepływają obok siebie w przeciwnych kierunkach, co pozwala na znacznie efektywniejszą wymianę ciepła lub masy.

Kto wymyślił zasadę przeciwprądu - i co mają do tego rybie skrzela

To bardzo ciekawe, ale ten genialny trik nie ma wynalazcy - chyba, że za wynalazcę uznamy naturę. Zasada zwykle stosowana jest w hydraulice, jednak po raz pierwszy zaobserwowano ją w świecie biologii, co jest dużą ciekawostką.

Wiemy zapewne jak działają rybie skrzela, ale dla przypomnienia, jest to część aparatu oddechowego ryb. Przepływająca przez nie woda, oddaje tlen tkankom, z których składają skrzela. Są one silnie ukrwione - krew przepływająca przez skrzela odbiera tlen i dostarcza go do pozostałych części rybiego ciała. I tu właśnie zaobserwowano tą prostą zasadzę - natura stworzyła to tak, że z jakiegoś powodu krew przepływ w skrzelach w kierunku odwrotnym do kierunku, w którym przepływa woda oddająca tlen. Dlaczego - sprawa jest oczywista - bo w ten sposób krew jest w stanie pozyskać więcej tlenu, czyli transfer tlenu jest efektywniejszy. Nikt tego nie zrobi lepiej niż natura, wystarczyło tylko wykorzystać to odkrycie w technice.

Gdyby powyższy układ wyglądał inaczej - mianowicie obie ciecze płynęłyby w tym samym kierunku - a więc nie było by zachowanej zasady przeciwprądu, nie było by mowy o tak efektywnej wymianie właściwości pomiędzy oboma obwodami.

Zasada przeciwprądu - najpierw podstawy

Aby zrozumieć zasadę przeciwprądu, warto porównać ją z przepływem równoległym - współprądowym. Np. W wymienniku ciepła o przepływie równoległym-współprądowym gorące i zimne medium poruszają się w tym samym kierunku. Na początku różnica temperatur między nimi jest duża, ale szybko maleje, przez co wymiana ciepła staje się coraz mniej efektywna.

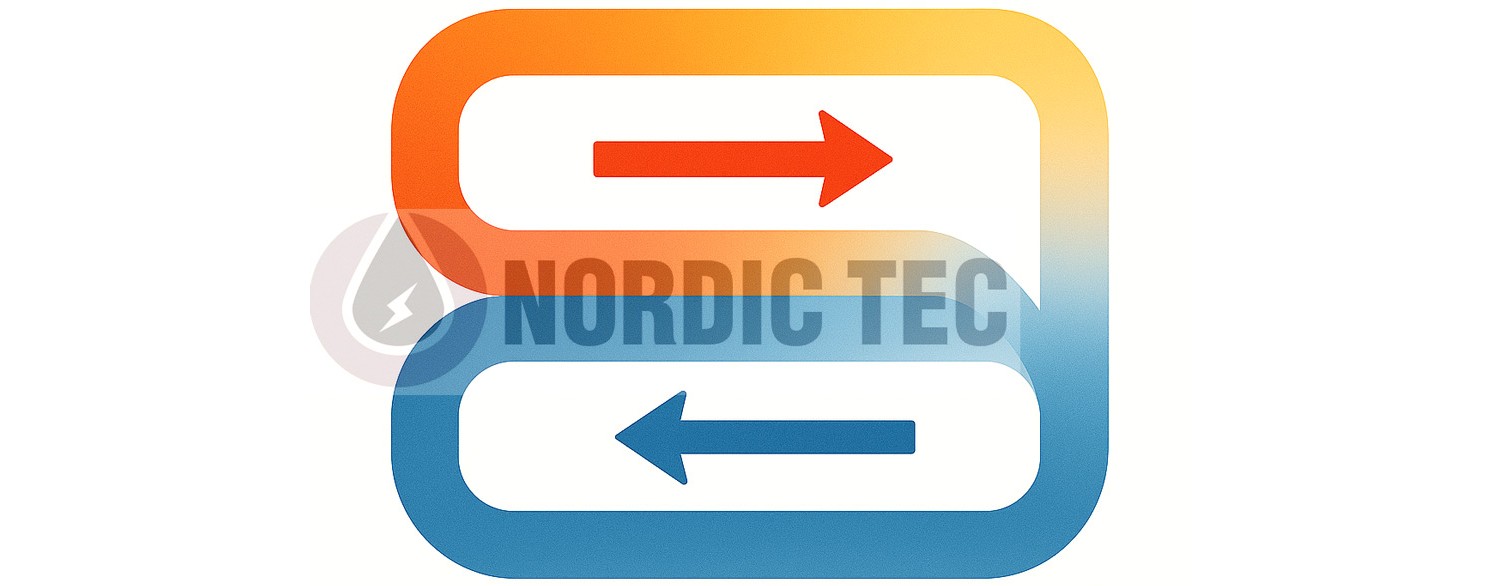

W układzie przeciwprądowym oba media przepływają w przeciwnych kierunkach. Dzięki temu różnica temperatur między nimi pozostaje wysoka na całej długości wymiennika - a im większa różnica temperatur, tym łatwiej przebiega wymiana ciepła, zgodnie z prawami fizyki. W efekcie ciepło może być przekazywane znacznie skuteczniej, a końcowa temperatura zimnego medium może być zbliżona do temperatury początkowej medium gorącego. Dokładnie jak w rybich skrzelach, tylko, że tam wymienną ,,walutą" jest tlen, podczas gdy w technice grzewczej - energia ciepła, w uproszczeniu: temperatura.

✅ Jednym słowem: Przeciwprąd polega na tym, że 2 ciecze płyną w przeciwstawnych względem siebie kierunkach.

Dostępne

Wymiennik ciepła Ba-12-12 5-15kW

NT Ba-12-12

249,99 zł

Dodaj do koszyka

Dostępne

Wymiennik ciepła Ba-23-50 3/4" 30-55kW

NT Ba-23-50

529,99 zł

Dodaj do koszyka

Dostępne

Wymiennik ciepła do basenu Stalowy B55 16kW

B55

599,99 zł

Dodaj do koszyka

Gdzie ją się wykorzystuje

Zasada przeciwprądu znajduje bardzo szerokie zastosowanie – zarówno w przemyśle, jak i w codziennych urządzeniach:

• Wymienniki ciepła – to jedno z najczęstszych zastosowań. W instalacjach grzewczych i chłodniczych układ przeciwprądowy pozwala na maksymalne wykorzystanie energii, zmniejszając straty ciepła i zwiększając wydajność urządzenia. Zasada znajduje zastosowanie w różnych wymiennikach ciepła, zarówno płytowych, jak też płaszczowo-rurowych, nie zależnie także od medium - czy są to wymienniki typowe do cieczy czy np. wymienniki freonowe.
• Rekuperatory – w systemach wentylacyjnych powietrze wywiewane ogrzewa powietrze nawiewane w przeciwnych kierunkach, co umożliwia odzysk ciepła z powietrza zużytego. Zresztą rekuperator w celu odzysku ciepła również zawiera formę wymiennika powietrze-powietrze
• Układy chłodzenia silników i maszyn – w motoryzacji i przemyśle zasada ta pomaga skutecznie odprowadzać ciepło.

Więcej na temat przeciwprądowych wymienników znajdziesz na naszym blogu:

• ✅ Jak działa wymiennik ciepła przeciwprądowy?

Dlaczego układ przeciwprądu jest tak efektywny?

Największą zaletą zasady przeciwprądu jest utrzymanie stałej różnicy temperatur między przepływającymi mediami. To oznacza, że ciepło lub masa może być przekazywana przez cały czas z niemal taką samą  intensywnością. W praktyce przekłada się to na:

• większą sprawność wymienników,
• mniejsze zużycie energii,
• bardziej kompaktowe wymiary urządzeń - niż by to było w przypadku modeli współprądowych

Dostępne

Wymiennik ciepła do basenu Stalowy B155 50 kW

B155

869,99 zł

Dodaj do koszyka

Dostępny, ale nie we wszystkich wariantach.

Wymiennik ciepła Ba-12-20 3/4" 5-20kW

NT Ba-12-20 3/4

279,99 zł

View

Dostępne

Wymiennik ciepła Ba-115-180 2,5" (65) 850-1750kW

NT-wymiennik-Ba-115-180

12 999,00 zł

View

Podsumowanie

Zasada przeciwprądu to dowód na to, że proste rozwiązania - czerpane w zasadzie bezpośrednio z przyrody - potrafią być wyjątkowo skuteczne. Tu chciałoby się powiedzieć, że przecież to jest tak proste, że aż genialne. Dzięki niej współczesne systemy grzewcze, chłodnicze i wentylacyjne działają znacznie efektywniej, oszczędzając energię i zmniejszając koszty eksploatacji. To rozwiązanie, które od lat inspiruje inżynierów – i nic dziwnego, bo opiera się na doskonałej harmonii między fizyką a praktycznym zastosowaniem. Nic lepszego w tym zakresie nie powstanie.
