Wymiennik płytowy do 45 kW mocy nominalnej. Jeden z bardziej popularnych wymienników ciepła na 3/4". Jeśli nie wiesz jak dobrać wymiennik - skontaktuj się z naszą obsługą i opisz nam swoje zastosowanie.

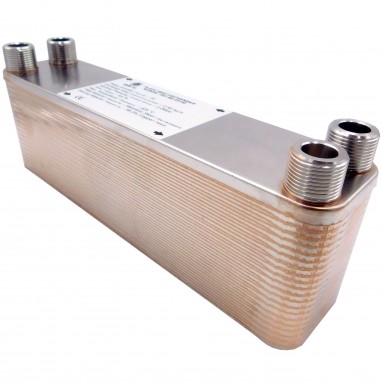

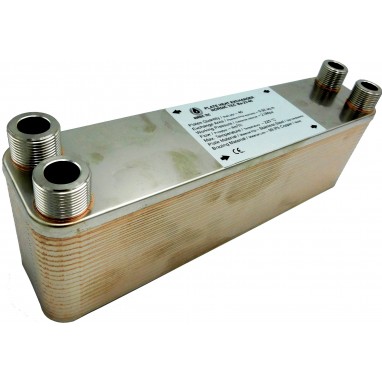

Wymiennik ciepła płytowy Ba-23-40 - Nordic Tec, to wysokiej jakości i wydajne rozwiązanie do zastosowań związanych z transferem ciepła (zarówno w systemach grzewczych, jak i chłodniczych). Ten lutowany wymiennik ciepła płytowego (BPHE) z 40 płytami został zaprojektowany z wykorzystaniem zaawansowanej technologii i precyzyjnej inżynierii, co czyni go odpowiednim do transferu ciepła między dwoma różnymi płynami, zapewniając doskonałą wydajność termiczną. To urządzenie jest doskonałym wymiennikiem ciepła dla systemów solarnych ogrzewania wody opartych na kolektorach słonecznych z glikolem.
☑️ Szybka dostępność naszych wymienników ciepła
✅ Bezpłatna dostawa w PL
Wymiennik ciepła 3/4" - Nordic Tec Ba-23-40
Informacje techniczne - wymiennik płytowy Ba-23-40:
Model Ba-23-40 to klasyczny wymiennik ciecz-ciecz i nie powinien być poddawany pracy z mediami gazowymi, w szczególności wysokociśnieniowymi lub mającymi tendencję do wahań ciśnień czynnikami chłodniczymi, gazami chłodzącymi typu R32, R134A, R290 i wszystkie podobne.
Wymiary:
Długość (A) - 315 mm
Szerokość (B) - 73 mm
Grubość (F) - 98 mm
Rozstaw przyłączy (C) - 278 mm
Rozstaw przyłączy (D) - 40 mm
________________
Wymiennik płytowy 40 kW - (właściwie jego moc nominalna wyliczana jest na 45 kW) na 3/4" marki Nordic Tec. Należy pamiętać, że moc nominalna jest jedynie orientacyjnym wskaźnikiem i nie powinna być jedynym czynnikiem doboru wymiennika płytowego. Głównym czynnikiem doboru powinna pozostawać powierzchnia płyt (która w wypadku powyższego modelu wynosi 0,92 m²). Należy również pamiętać, że z reguły moc nominalna wymiennika nie powinna być interpretowana jako moc kotła CO, kominka itd - z którym ma pracować urządzenie.
Wymiennik płytowy 40kW zalecany jest do kotłów CO o mocy z reguły do 30-35 kW oraz do kominków z płaszczem wodnym o mocy 30 kW - 32 kW.
Rola płytowego wymiennika ciepła w instalacji CO jest ściśle uzależniona od źródła ciepła jakie mamy w naszym układzie jako główne urządzenie grzewcze, ale także (w niektórych instalacjach CO) od dodatkowych źródeł ciepła. Trzeba bowiem wspomnieć, że wymiennik płytowy może łączyć np. 2 urządzenia grzewcze - z których jedno może pracować w układzie otwartym, a drugie w zamkniętym. Jest to dość typowa sytuacja gdy płytowy wymiennik ciepła w instalacji CO łączy kominek z płaszczem wodnym (układ otwarty) oraz np. kocioł gazowy lub pompę ciepła (układ zamknięty).
Z reguły chodzi więc o połączenie owych dwóch układów z odcięciem możliwości mieszania się owych układów. Są jednak sytuacje, w których płytowy wymiennik ciepła w instalacji CO spełnia funkcję, która nie polega na łączeniu 2 źródeł ciepła - ponieważ występuje tylko jedno źródło ciepła. Mimo tego - okazuje się, że warto je oddzielić wymiennikiem dla jego ochrony. Taka sytuacja często ma miejsce gdy w starym budynku opartym na wysłużonej instalacji CO układu otwartego - podłączamy kocioł kondensacyjny lub elektryczny - który z natury rzeczy musi pracować w układzie zamkniętym. Wówczas nie musimy przerabiać całego budynku na układ zamknięty (w szczególności gdy nie mamy na to przewidzianych środków, bo łączy się to z gruntowną przebudową instalacji, czy właściwie stworzeniem jej od nowa w całym budynku). Zastosowanie płytowego wymiennika ciepła rozwiąże ten problem.
Warunkiem prawidłowej pracy płytowego wymiennika ciepła w instalacji CO - jest jego prawidłowy dobór. Ten model 40 płytowy, tj. Ba-23-40 sprawdzi się z urządzeniami grzewczymi, powyżej 30 kW mocy nominalnej.
