Podłączenie, instalacja lampy UV do wody w domu. Instrukcja montażu lamp UV oraz użytkowania - Nordic Tec

W tym wpisie zajmiemy się praktyczną stroną podłączania / instalacji lampy UV w domu. Będzie to instrukcja o rozszerzonej treści w stosunku do podstawowe instrukcji zawartej w produkcie. Jeśli masz do podłączenia lampę UV Nordic Tec - 16W, 25W, 30W lub 55W - z żarnikami Philipsa - i masz dodatkowe pytania - bardzo możliwe, że odpowiedź znajdziesz w poniższej instrukcji.

Dobór lampy UV do domu - sterylizatory Nordic Tec

Przede wszystkim jeśli zakupiłeś lampę UV z zamiarem filtracji czy sterylizacji wody w domu (w rozumieniu całego domostwa) - używane są do tego lampy w zakresie 25W, 30W lub 55W. Takie sterylizatory UV do wody montuje się na wejściu wody do domu, jak najbliżej ujęcia wody, choć już w budynku. Mniejsze lampy UV np. 16W, 11W itd nie zdadzą egzaminu w sterylizacji całości wody w domostwie.
Lampy UV 25W mogą być używane w mieszkaniach lub małych domkach, warunkowo - pamiętając, że muszą być to obiekty z niewielkimi przepływami wody. Należy również pamiętać o przyłączach, które są w rozmiarze 1/2", często zbyt małym aby móc sterylizować wodę w domu, gdzie mieszka więcej niż 1-2 osoby.

Lampa UV do domu - w praktyce 30W 8 GPM lub 55W 12 GPM

W praktyce lampa UV do domu musi być to najczęściej lampa 30W 8 GPM lub 55W 12 GPM. Są to lampy z przyłączem 3/4" oraz odpowiednią wydajnością, by oczyszczać wodę - także w domostwie, w którym zamieszkuje więcej osób, także w miejscach, w których stwierdzono skażenie biologiczne wody.

Podłączanie lampy UV - sterylizatora UV do wody w domu

Przeanalizujemy to zagadnienie punkt po punkcie, ważniejsze, bądź wymagające uwagi momenty dokumentując zdjęciami.

Wybór miejsca na montaż lampy UV w domu

Lampa UV powinna być podłączona jak najbliżej ujęcia wody, ale jest to produkt do stosowania wewnątrz budynku. Może być to kotłownia, sterylizator nie ma specjalnych wymagać - choć zaleca się by temperatura była oczywiście plusowa. W przypadku montażu lamp UV w domach niezamieszkałych i nieogrzewanych zimą - na pewno trzeba będzie spuszczać wodę z lampy UV, gdyż jej zamarznięcie spowoduje uszkodzenie.

Sterylizator do wody należy montować jak wspomniano wyżej jak najbliżej ujęcia wody, choć już w budynku, ale za filtrami wstępnymi budynku. Powinny być one dobrane w odpowiedni sposób aby zabezpieczały lampę UV w sposób mechaniczny. Chyba, że mówimy o lampie sterylizującej np. jeden kran - wówczas oczywiście należy podejść do tej sprawy elastycznie.

Jeśli mamy problem z twardą wodą - należy rozważyć montaż zmiękczaczy do wody. Zmiękczacze do wody przepływowe (galwaniczne ogniwa) na 3/4" lub 1" można znaleźć w katalogu Nordic Tec.

Miejsce na montaż sterylizatora UV do wody musi mieć łatwą dostępność, ponieważ około raz do roku trzeba będzie przeprowadzić wymianę żarnika.

Miejsce wybrane na sterylizator wody musi posiadać także dostęp do sieci elektrycznej - sterylizator to klasyczny produkt elektryczny na 230V, czyli wymaga po prostu dostępności gniazdka elektrycznego.

Sprawdzenie zawartości opakowania z lampą UV

Po otwarciu pudełka ze sterylizatorem do wody - należy sprawdzić czy wszystkie elementy są zawarte w zestawie. Musi być to na pewno stalowa tuba sterylizatora, dwie tuby ochronne z grubej tektury (w których mają znajdować się - żarnik UV-C oraz menzura-tuba kwarcowa), zasilacz z wtyczką elektryczną koloru czarnego, dodatkowy kabel do żarnika UV (zwykle koloru niebieskiego, rzadziej innej barwy), uchwyty mocujące ścienne, o-ringi (uszczelki silikonowe - minimum 2 szt.).

Zawartość zestawu lampy UV do wody marki Nordic Tec

1. Tuba stalowa - czyli główna część sterylizatora, do której włożymy żarnik UV-C Philipsa itp. Przez tą tubę będzie przepływać woda, która będzie podlegać sterylizacji.
2. Tuba kwarcowa (także tubus)- która będzie chronić żarnik UV od wody. Należy uważać na stłuczenie tuby, przed montażem powinna być wyczyszczona, w miarę możliwości nie powinno być na niej pyłów, kurzu i odcisków palców. Przed montażem należy upewnić się, żeby tuba nie była pęknięta.
3. O-Ringi - czyli silikonowe uszczelki, które będą nałożone na tubę kwarcową naszej lampy UV. Bez nich prawidłowy montaż nie jest możliwy. W większości modeli naszych lamp potrzebne są 2 uszczelki (z wyjątkiem najmniejszych modeli lamp).
4. Drugi o-ring założony na przeciwległy koniec tuby kwarcowej.
5. Otwarta końcówka / nakrętka - do tuby stalowej sterylizatora UV. Założymy ją z tej strony, z której żarnik UV będzie miał podłączenie do zasilacza. Z tego powodu posiada wewnątrz otwór.
6. Zamknięta końcówka / nakrętka do tuby stalowej naszego zestawu lampy UV - będzie nałożona na przeciwległym końcu. Należy ja zamontować w sposób szczelny - zgodnie ze sztuką uszczelniania gwintów.
7. Żarnik UV, nazywa też żarnikiem UV-C - stosujemy aktualnie żarniki marki Philips, produkowane w Europie, najczęściej w fabryce Philipsa w Polsce. W aktualnych modelach oferujemy żarniki ultrafioletowe posiadające 2 piny z każdej strony.
8. Gniazdko do podłączenia żarnika UV. W aktualnie oferowanych przez Nordic Tec modelach lamp UV do wody - dodatkowo dołożony jest niebieski kabel (czasem innego koloru), który należy podłączyć do owego gniazdka (jest tam odpowiedni slot). Podłączony do gniazdka kabel pozwoli zaś na podłączenie drugiej końcówki żarnika, jako, że posiada piny podłączeniowe na każdym końcu.
9. Pokrywa gniazda. Nie jest to uszczelnienie do lampy UV, jak myśli wiele osób na pierwszy rzut oka. Za uszczelnienie odpowiedzialne są o-ringi oraz prawidłowo zamontowane zgodnie ze sztuką łączenia gwintów - nakrętka. Pokrywa gniazdka ma chronić podłączenie żarnika przed kurzem i wilgocią w powietrzu.
10. Zasilacz lampy UV - czyli tzw. Ballast - z wtyczką elektryczną, celem podłączenia do sieci - 230V.
    ✅ Przypominamy podstawową zasadę bezpieczeństwa stosowania promieni UV - lampę UV powinno się włączać tylko gdy żarnik znajduje się w sterylizatorze (w tubie stalowej, celem uniknięcia ekspozycji oczu i skóry na promienie UV).
11. Uchwyty mocujące ścienne. W zestawie są 2 sztuki do podwieszenia lampy UV na ścianie.
    ✅ WAŻNE - UCHWYTY PEŁNIĄ ROLĘ JEDYNIE POMOCNICZĄ - lampa musi opierać się na sztywnych rurkach. Jeśli decydujemy się na montażu jej na wężach, które dodatkowo ją obciążą - musimy kupić dodatkowe elementy mocujące tubę lampy UV na ścianie.

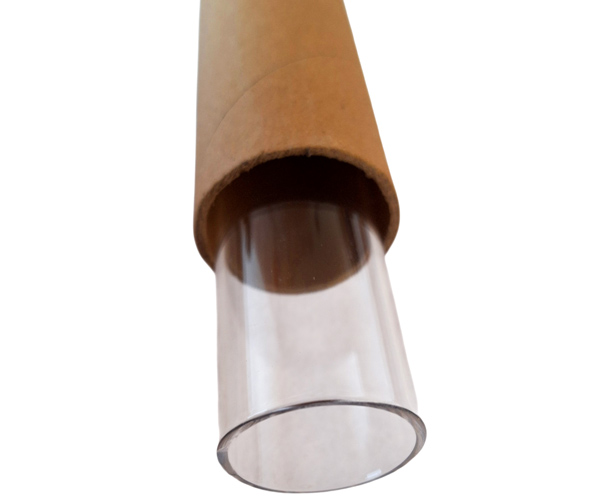

Tuba kwarcowa do lampy UV spakowana w ochronny rulon z twardej tektury.

Przygotowanie żarnika UV i tuby kwarcowej - początek montażu lampy UV

Tubę kwarcową oraz żarnik UV należy chwytać w sposób arcy ostrożny. Zaleca się używanie rękawiczek, które sprawią, że nie będziemy zostawiać na szkle odcisków palców. Należy przeczyścić żarnik UV oraz tubę szklaną bezbarwnym alkoholem używając do tego szmatki. Pozostawione odciski palców mogą osłabić skuteczność promieni UV - a w przypadku żarnika mogą wręcz doprowadzić do jego szybkiego przepalenia. (Podobne zjawisko zachodzi w przypadku żarników samochodowych).

Gdy żarnik do naszej lampy UV oraz tubus kwarcowy jest czysty - przechodzimy do montażu.

Przygotowujemy komorę reakcji - czyli tubę stalową sterylizatora UV

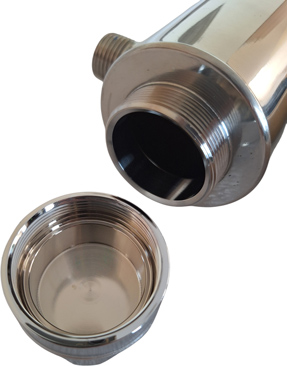

Zaczynamy od odkręcenia nakrętek, które zazwyczaj dostarczone są na gwintach sterylizatora UV. Odkręcamy obie nakrętki - otwartą oraz zamkniętą.

Zakładamy o-ringi na tubę kwarcową lampy UV

W następnej kolejności musimy osadzić O-ringi, czyli uszczelki silikonowe na tubie kwarcowej naszej lampy UV. Zaczynamy od osadzenia uszczelki na otwartej końcówce tuby szklanej - w odległości około 12mm od jej krawędzi, tak jak ukazuje poniższe zdjęcie.

Wkładamy tubę kwarcową do wnętrza sterylizatora UV - czyli do stalowej tuby

Ta czynność wymaga od nas dużej ostrożności, ✅ musimy uważać aby nie uszkodzić szklanej kwarcowej tuby. Powinna ona być włożona w sposób taki aby jej końcówka ukazała się po drugiej stronie sterylizatora UV. Dokumentują to poniższe fotografie.

✅ Powyższa czynność - czyli usadowienie tuby kwarcowej wewnątrz lampy UV wymaga dużej ostrożności i skupienia.

Gdy zakończymy czynność i tuba kwarcowa skryje się wewnątrz komory reakcji - czyli naszego sterylizatora UV - zobaczymy widok podobny do tego na powyższym zdjęciu. Tuba kwarcowa nie skryje się cała, lecz osadzi się na silikonowej uszczelce. Jest to bardzo ważne, aby uszczelka była umieszczona w odpowiedniej odległości od krawędzi tuby szklanej. Wówczas kolejny punkt instalacji lampy UV w domu - pójdzie bez komplikacji.

Zakładamy uszczelkę silikonową na wystającą z drugiej strony lampy UV - zamkniętą końcówkę tuby szklanej

Załóż o-ring (uszczelkę) na zamknięty koniec tuby szklanej - wystający z przeciwległego końca tuby stalowej.

Jeśli wystająca część tuby szklanej jest zbyt krótka by założyć na nią uszczelkę - to znaczy, że uszczelka na otwartym końcu tuby jest osadzona zbyt nisko (tj. w zbyt dużej odległości od krawędzi tuby). Wówczas musisz cofnąć się do momentu zakładania pierwszej uszczelki, przypominamy, że powinna ona być w odległości około 1,2cm od krawędzi tuby (czyli od otworu przygotowanego na żarnik UV).

Po prawidłowym założeniu uszczelki na zamknięty koniec tubusu kwarcowego - zobaczysz widok jak na poniższej fotografii.

Dokręcamy nakrętkę zamkniętą - na sterylizator UV

Wykonujemy czynność ukazaną poniżej na zdjęciu - czyli musimy nakręcić nakrętkę zamkniętą na stalowy sterylizator. Zamknięta nakrętka ma się znaleźć w miejscu gdzie znajduje się zamknięty koniec tuby szklanej. Wiele osób stara się polegać na silikonowych o-ringach - jako uszczelkach i nie dba o uszczelnienie gwintów przy dokręcaniu nakrętki. My jednak zalecamy dokręcenie nakrętki zgodnie z przyjętą w hydraulice szkołą szczelnego łączenia gwintów - czyli użycie do tego np. kleju albo pakuły.

✅ Ważne - nakrętkę dokręcamy powoli i z wyczuciem, tak by nie uszkodzić szklanej tuby.

Przypominamy, że dokręcanie nakrętek lampy UV - musi odbywać się z wyczuciem, celem ochrony tuby kwarcowej.

Nakładamy nakrętkę otwartą - z drugiej strony lampy UV

Wykonujemy tą samą czynność z drugiej strony sterylizatora. Czyli - nakręcamy nakrętkę otwartą od strony z której wystaje otwarty koniec tuby szklanej - do której później włożymy żarnik lampy UV.

Przypominamy, iż warto starannie uszczelnić gwint - oraz o spokojnym dokręcaniu aby nie uszkodzić o-ringu ani tuby.

Podłączanie żarnika do lampy UV do wody | nordic-sklep.pl

✅ Przypominamy, że żarnik lampy UV powinien być uprzednio przeczyszczony szmatką oraz bezbarwnym alkoholem oraz - że nie powinien nosić na szkle pozostawionych odcisków palców (grozi to rychłym przepaleniem żarnika - także w krótkim czasie po przepaleniu). Z tego tytułu zaleca się używanie rękawiczek - jak na załączonych w instrukcji zdjęciach.

Najpierw należy spiąć niebieski kabel z gniazdkiem żarnika (znajduje się tam odpowiedni wtyk). Upewniamy się, że jest spięty solidnie, tak by obieg był zamknięty. Następnie wpinamy żarnik z jednej strony do gniazda. 2 piny z drugiej strony łączymy z pozostałą końcówką niebieskiego kabla. Być może w niektórych zestawach kabel ma inny kolor niż niebieski - nie ma to znaczenia technicznego, zasada podłączania jest ta sama. Żarnik musi być podłączony z dwóch stron, inaczej nie będzie emitował promieni UV, czyli nie będzie działać.

W tym miejscu rozwiewamy wątpliwości - wiele osób dopytuje czy niebieski kabel może być tak blisko żarnika UV, czy nie stopi się, nie uszkodzi pod wpływem temperatury emitowanej przez promienie UV. Zapewniamy, że jest to rozwiązanie sprawdzone, stosowane od 2012 roku przez naszą firmę. Jest bezpieczne i nie grozi uszkodzeniem kabla, który jest odporny na temperatury.

Po prawidłowym podłączeniu żarnika z obu stron - będzie on wyglądał tak jak na poniższej fotografii.

Jeśli po podłączeniu żarnika UV naszej lampy pojawia się jakiś problem i zasilacz sygnalizuje awarię (czerwoną diodą i pulsacyjnym sygnałem dźwiękowym), zacznik od sprawdzenia styków.

✅ W przypadku problemów z podłączeniem żarnika - sprawdź ten wpis.

Wkładamy żarnik do lampy UV - tj. do otwartej tuby

Przy zachowaniu maksimum ostrożności - wkładamy podłączony żarnik do naszego systemu lampy UV - od strony otwartej tuby kwarcowej. Żarnik wkładamy do lampy UV - oczywiście tak - aby kabel z zasilaczem pozostawał na zewnątrz.

Ściągamy w dół pokrywę części elektrycznej lampy UV

Na koniec ściągamy ostrożnie pokrywę gniazda lampy UV - która ma zabezpieczyć zasilania żarnika na długi czas od kurzu oraz wpływu wilgoci itp. Jeśli gwinty zostały prawidłowo (czyli szczelnie) połączone - to mamy przygotowany system lampy UV - który będzie należało podłączyć do sieci wody.
Poniżej przedstawiamy lampę UV z naciągniętą pokrywą części elektrycznej.

Montaż systemu lampy UV do wody - podłączenie do sieci

Przypominamy, że miejsce montażu czy instalacji lampy UV do wody musi być dostępne także w późniejszym okresie - tj. musimy mieć do niego łatwe i nieskrępowane dojście na wypadek potrzeby np. wymiany żarnika w naszym sterylizatorze wody.

Lampa UV może być montowana pionowo albo poziomo.

Przypominamy, że musimy upewnić się, że lampa jest na ścianie zamontowana stabilnie i trwale. Jeśli montujemy ją na gibkich wężach, zamiast na solidnych twardych rurkach - nie możemy polegać tylko na uchwytach dostarczonych w zestawie - lecz musimy dokupić w sklepie hydraulicznym dodatkowe obejmy.

Pierwsze uruchomienie sterylizatora UV i odkręcenie wody

Zanim uruchomimy system należy być pewnym, że wszystkie połączenia hydrauliczne są podłączone prawidłowo. Kierunek przepływu wody przez lampę UV-C - jest dowolny.

Najpierw odkręcamy wodę przy niewłączonej jeszcze do sieci lampie i sprawdzamy szczelność naszego podłączenia, zarówno od strony przyłączy wody jak i nakrętek naszego sterylizatora UV.

Jeśli wszystko jest w porządku - pozostawiamy odkręconą wodę jeszcze na minutę lub 2 - aby swobodnie wypłukała ona potencjalne resztki kurzu ze środka lampy.

Gdy mamy pewność - włączamy lampę UV do sieci, czyli uruchamiamy sterylizację wody.

Montaż obejścia przy lampie UV do wody - opcjonalnie

Montaż obejścia przy tego typu urządzeniu jest zalecany choć nie konieczny. Pozwoli jednak na ewentualne serwisowanie lampy UV bez spuszczania wody z całego układu. Prędzej czy później na pewno przyjdzie konieczność czynności serwisowych takich jak wymiana żarnika czy czyszczenie tuby szklanej.

Poniżej schemat podłączenia lampy UV do wody - z widocznych obejściem.

Na schemacie widać także filtry zabezpieczające lampę. Można ewentualnie dołożyć do niej galwaniczny zmiękczacz wody, jeśli mamy wyjątkowo twardą wodę. Ochroni on tubę stalową oraz zabezpieczy przed kamieniem osiadającym na tubie kwarcowej, utrudniającym sterylizację wody (wymaga ona przejrzystości).

Wymiana żarnika w lampie UV Nordic Tec

Wymiana żarnika jest czynnością nieuniknioną w systemie lampy UV Nordic Tec. Sterylizacja wody bazuje na żarniku rtęciowym marki Philips, ale nawet najlepsza marka nie spowoduje, że żarnik będzie sterylizował wodę przez lata. Zwykle lampy pracujące w systemie ciągłym 24/7 (wyłączane jedynie na czas wyjazdu domowników dłuższy niż 1-2 dni) - po około roku wymagają wymiany żarnika.

Wymiana żarnika przebiega w zasadzie tak samo jako jego montaż. Odsyłamy więc do poprzednich punktów instrukcji.

System pracy lampy UV - sterylizatora UV

Częste pytanie dotyczy systemu pracy lampy UV tj. jak pracuje lampa, kiedy się włącza, czy pracuje tylko gdy przepływa woda itp.

Czy lampa UV włącza się gdy płynie woda czy pracuje cały czas?

Definitywnie lampa UV pracuje cały czas, tj w systemie 24/7 - jeśli ma to być skuteczne uzdatnianie wody promieniami UV-C. Żarnik Philips jest do tego przeznaczony i nie jest to problemem. Bardziej szkodliwe dla żarnika niż ciągła praca jest jego ciągłe wyłączanie i włącznie.

Czego nie wolno robić (prowadzi to do szybszego przepalenia żarnika)

• ❌ nie wolno wyłączać lampy UV na krótkie kilkugodzinne okresy - nie wyłączamy sterylizatora na noc, na czas gdy wychodzimy do pracy itp. Aby wyłączyć lampę UV i zablokować sterylizację wody - powinno nas nie być w domu przez okres dłuższy niż 1 lub 2 doby (np. na weekendowy wyjazd).
• ❌ nie wolno synchronizować włącznika lampy np. z hydroforem - to może uszkodzić żarnik już po kilku dniach

Musimy zaakceptować fakt, że wyłączona lampa nie stanowi bariery dla E-Coli i innych zakażeń wody, które wówczas mogą dostać się do naszego układu wody.

Musimy też zaakceptować, że sterylizacja wody wymaga zużycia energii elektrycznej - i należy wziąć to pod uwagę na etapie zakupu. Zużycie prądu przez lampę UV nie jest gigantyczne i nie na nim realnej oszczędności.

Czy lampa UV może podgrzewać wodę w sterylizatorze?

Możesz zauważyć zjawisko podgrzewania wody przez lampę UV, jeśli woda stoi w sterylizatorze przez pewien czas. Jest to zjawisko uboczne, nie jest niebezpieczne. Podgrzeje się jedynie niewielka objętość wody (która stała w tubie stalowej). Wystarczy odkręcić na chwilę kran aby zaczęła płynąć zimna woda.
Podgrzewanie wody przez lampę UV nie może spowodować uszkodzenia sterylizatora, żarnika itp. Promieniowanie ultrafioletowe nie jest również w stanie doprowadzić do wrzenia wody, toteż należy to potraktować jako nieznaczący efekt uboczny. Najczęściej spotykamy się z nim rano, gdy woda w sterylizatorze stała przez całą noc.
