Przyłącza sprzęgła-zwrotnicy hydraulicznej
Przyłącza sprzęgła-zwrotnicy hydraulicznej z tej oferty są opisane poniżej:
- Zasilanie z kotła i powrót z kotła o rozstawie 125 mm - przyłącze 1 1/2” (na gwincie wewnętrznym)
- Zasilanie CO i powrót CO również o rozstawie 125 mm, przyłącze 1 1/2” (gwint wewnętrzny)

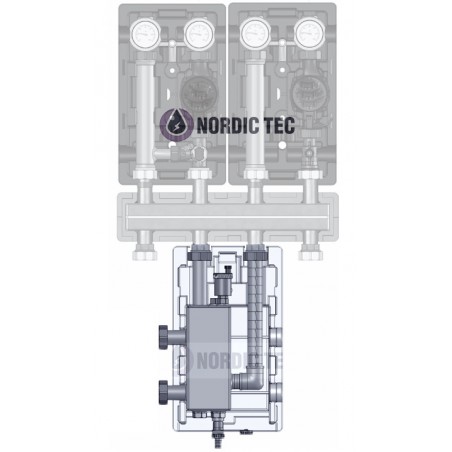

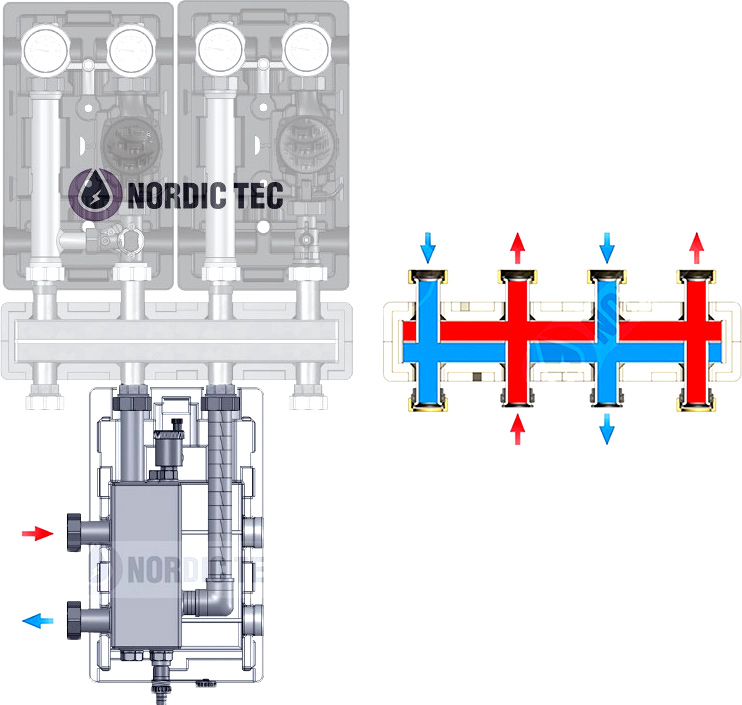

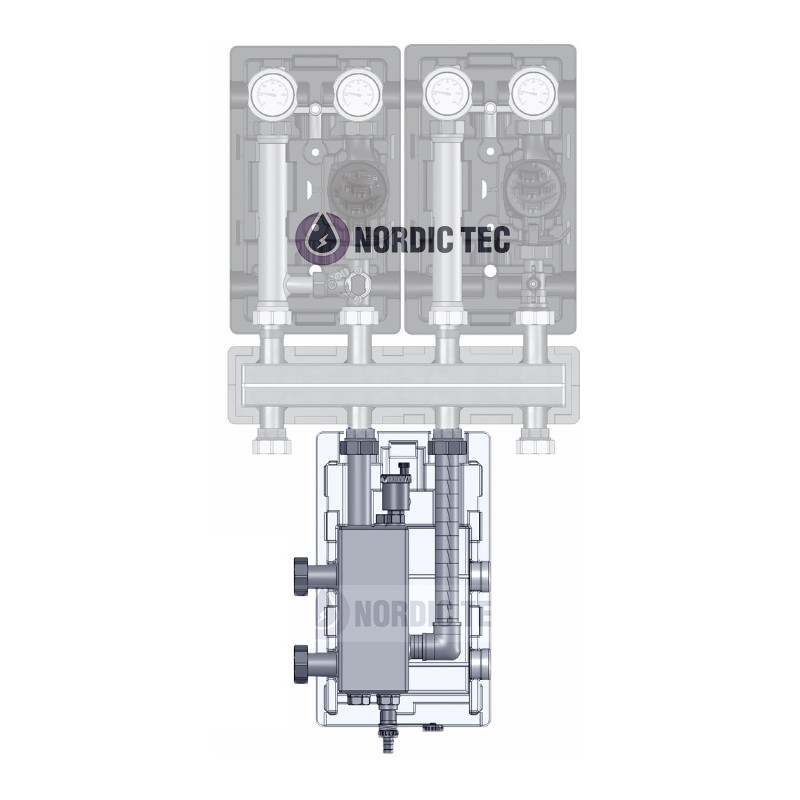

Zwrotnica hydrauliczna przeznaczona jest głównie do rozdzielaczy i grup pompowych Nordic Tec, ze względu jednak na klasyczny rozmiar i rozstawy bardzo często będzie świetnym komponentem także do rozdzielaczy kotłowych innych marek.
Do czego służy zwrotnica hydrauliczna z tej oferty?
Zwrotnice hydrauliczne są elementami instalacji grzewczych, których elementem jest hydrauliczne rozdzielenie, działa więc jak separator dla obiegu źródła ciepła i obiegów odbiorczych. Obiegiem źródła ciepła mogą być kotły grzewcze, pompy ciepła i wszelkie inne urządzenia grzewcze, zaś obiegami odbiorczymi - po prostu obwody naszej podłogówki lub grzejników. Zasada działania zwrotnicy jest więc często tożsama z funkcją sprzęgła hydraulicznego - a nazwy bywają używane zamiennie.
Czym jest hydrauliczne rozdzielenie i dla czego jest korzystne?
W praktyce chodzi o to, aby obiegi pompowe po obu stronach zwrotnicy hydraulicznej nie wpływały na siebie wzajemnie, nie ,,walczyły" ze sobą, bo to powoduje, że układy te nie pracują prawidłowo. Każdy obieg ma mieć swój przepływ, swoje środowisko ciśnieniowe, niezależne od pozostałych. Dzięki temu kotły czy pompy ciepła pracują należycie. Właśnie po to montuje się sprzęgła hydrauliczne czy zwrotnice.
Należy pamiętać, że zwrotnica hydrauliczna wprawdzie dzieli układ hydrauliczny na dwie części, tj. na dwie odrębne strefy pompowe, odrębne ciśnieniowo. Woda jednak we wnętrzu takiego sprzęgła dalej się miesza. Zwrotnica hydrauliczna nadal nie jest więc wymiennikiem ciepła (który oddziela 2 obwody także mechanicznie), a bardziej sprzęgłem hydraulicznym.
Zadanie wartownika w instalacji CO
Wartownik to oczywiście branżowe określenie zwrotnic hydraulicznych, dość potoczne, rzadko pojawiające się w dokumentacji technicznej, jednak często używane. Pochodzi ono od funkcji urządzenia, które ma za zadanie zapobiec nieporządanym zjawiskom w instalacji.
Zadania wartownika to:
- stabilizacja przepływów w instalacji
- ochrona źródła ciepła przed zbyt małym lub zbyt dużym przepływem
- poprawa równomierności grzania (brak niedogrzanych obiegów)
- ograniczanie taktowanie kotła lub pompy ciepła
- ograniczanie tzw. zimnego powrotu
- odpowietrzanie i separację zanieczyszczeń
Zwrotnica hydrauliczna-Wartownik to urządzenie wielofunkcyjne
Zwrotnica hydrauliczna-Wartownik to urządzenie wielofunkcyjne łączące separację powietrza i gazów z oddzielaniem zanieczyszczeń oraz osadów. Produkt dostępny jest w wersji z funkcją sprzęgła hydraulicznego, przeznaczoną do rozdzielenia przepływów pomiędzy kotłem a obiegami grzewczymi, a także w wariancie bez sprzęgła hydraulicznego.
Funkcja separacji powietrza
Wartownik to takżę separator powietrza - woda zasilająca dopływająca z kotła kierowana jest na płytę deflektora, po czym jej przepływ zostaje spowolniony w górnej części urządzenia. W tej strefie uspokojonego przepływu pęcherzyki powietrza mogą swobodnie unosić się ku górze i gromadzić.

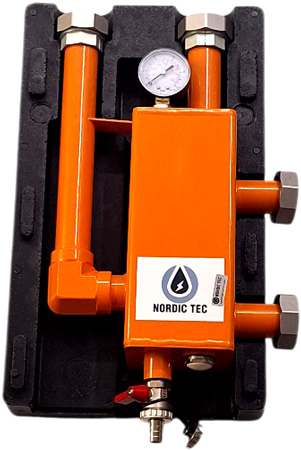

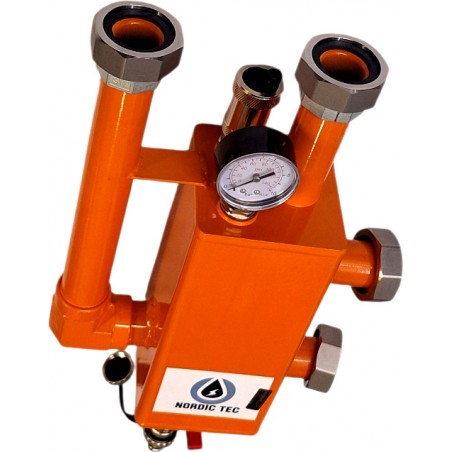

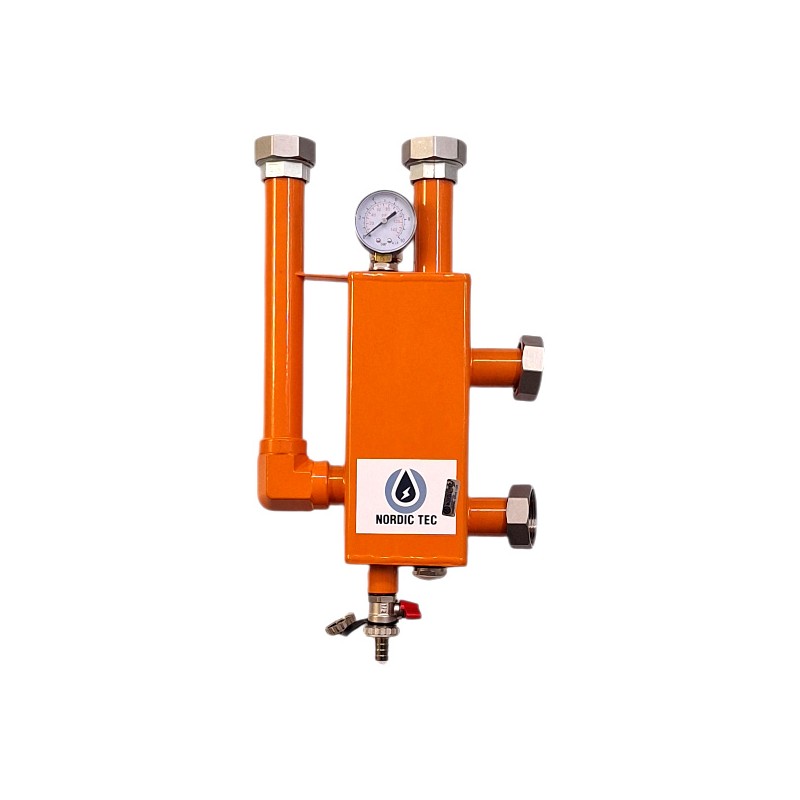

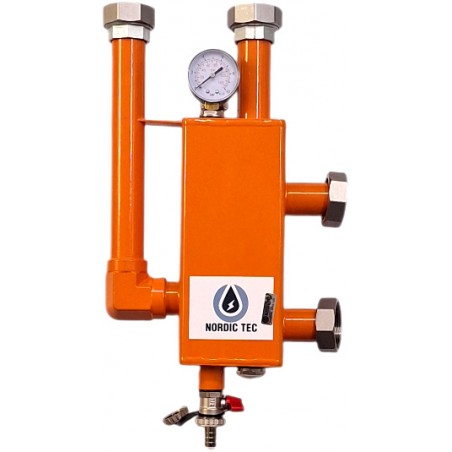

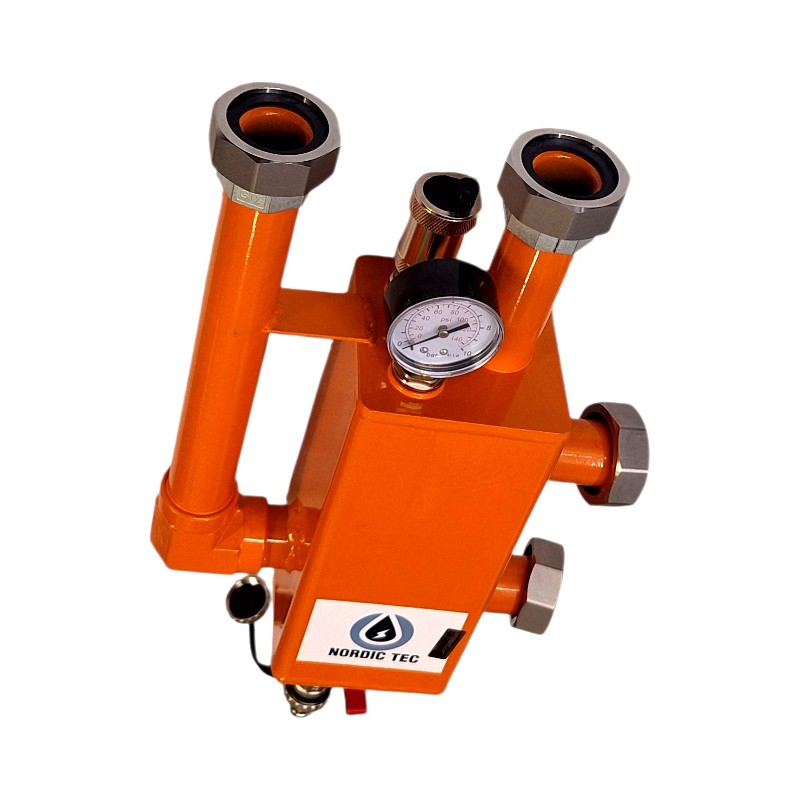

Jednocześnie woda powrotna z obiegów grzewczych oddaje zawarte w niej powietrze poprzez perforowane elementy, które odprowadzają gazy do komory zbiorczej znajdującej się w górnej części urządzenia. Powietrze usuwane jest na bieżąco na zewnątrz za pomocą automatycznego odpowietrznika, widocznego na zdjęciach. Znajduje się on w normalnej konfiguracji za manometrem, ale można zamienić ich kolejność.
Funkcja sprzęgła hydraulicznego
Woda zasilająca dopływająca z kotła wprowadzana jest do urządzenia przez prostownik strumienia. W zależności od aktualnego zapotrzebowania na przepływ, woda kierowana jest albo do obiegów grzewczych, albo – poprzez perforowane przegrody – bezpośrednio do powrotu kotła.
Powstałe w ten sposób rozdzielenie hydrauliczne tworzy strefę neutralną pod względem ciśnień dynamicznych. Perforowane przegrody ograniczają powstawanie turbulencji i zapewniają prawidłową stratyfikację temperatury przy niewielkiej wysokości konstrukcyjnej.
Funkcja oddzielania zanieczyszczeń i osadów

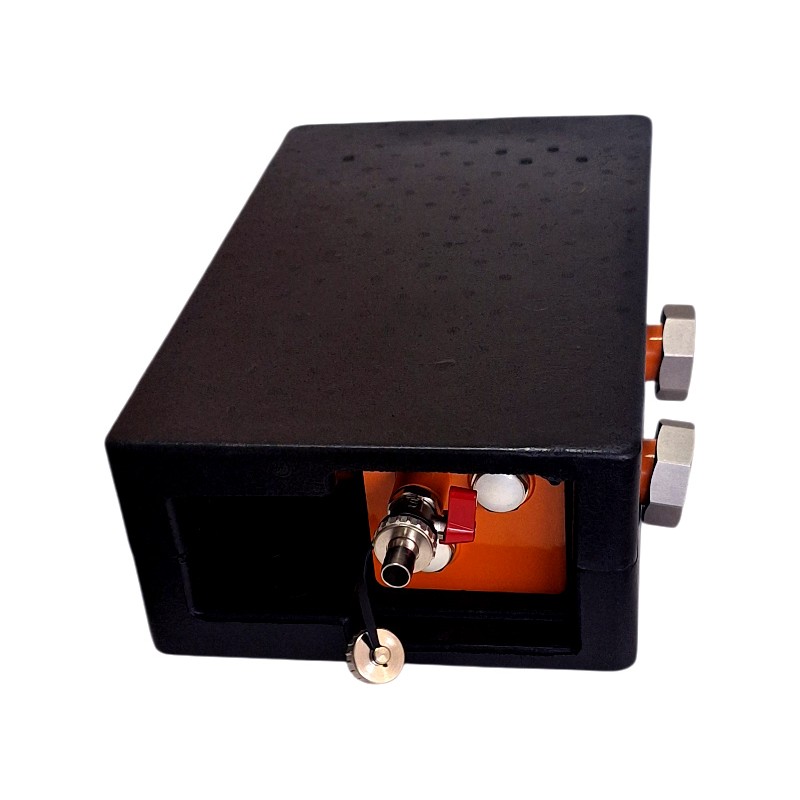

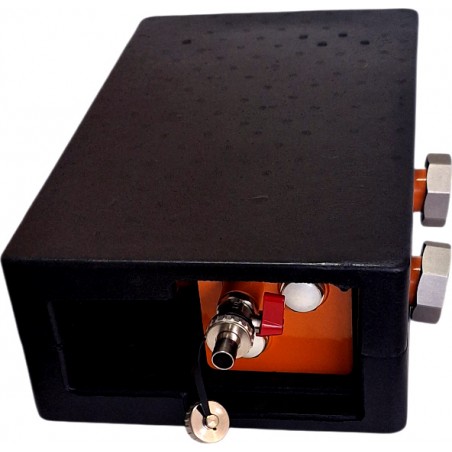

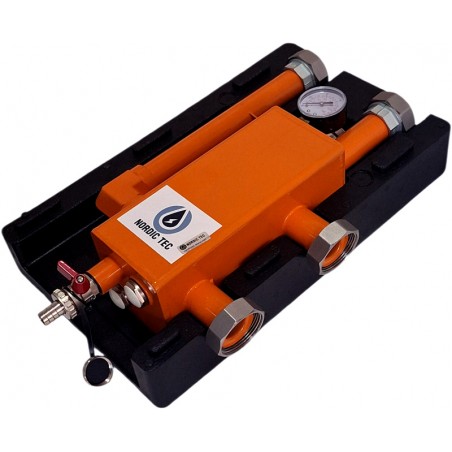

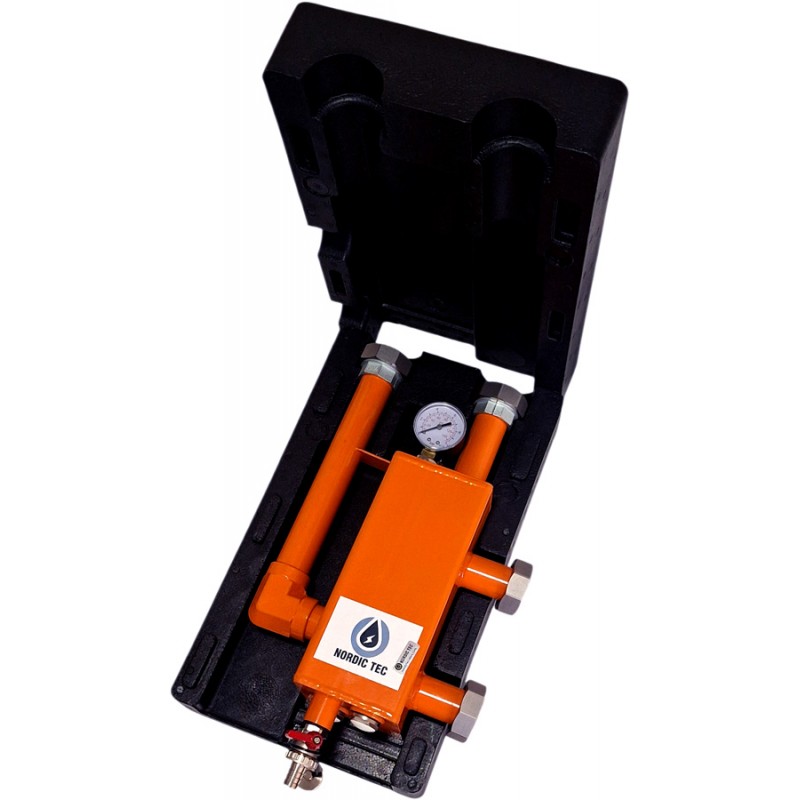

Woda powracająca z instalacji grzewczej zostaje skierowana na płytę uderzeniową, co powoduje uspokojenie przepływu wewnątrz urządzenia. Zawarte w niej zanieczyszczenia oraz osady opadają na dno i mogą być usunięte za pomocą zaworu spustowego umieszczonego w dolnej części urządzenia. Zawór spustowy również widoczny jest na fotografiach, montuje się go w jednym z wyjść specjalnie ku temu przygotowanym.
Dodatkowo możliwe jest zastosowanie separatora magnetytu - tj. wkładki magnetycznej, do którego przywierają cząstki ferromagnetyczne oraz magnetyt transportowany przez instalację. W celu czyszczenia wystarczy wyjąć magnesy – osady opadną na dno i zostaną usunięte przez zawór spustowy. Dzięki temu, że magnesy zamontowane są w rurach ochronnych, system pozostaje zamknięty i może pozostać napełniony wodą.
Wkładka magntyczna nie jest częscią zestawu, ale są przygotowane pod nią wejścia, które w normalnym trybie posiadają korki (zaślepki).
