Rozdzielacz składa się z separatora / sprzęgła (obieg pierwotny) i kompaktowego rozdzielacza (obieg wtórny) bezpośrednio połączonego z separatorem. Po montażu zasilania (obiegu pierwotnego), zasilanie obiegów wtórnych musi być podłączone do tej samej komory rozdzielacza. Należy zdecydowanie unikać krzyżowania zasilania i powrotu.

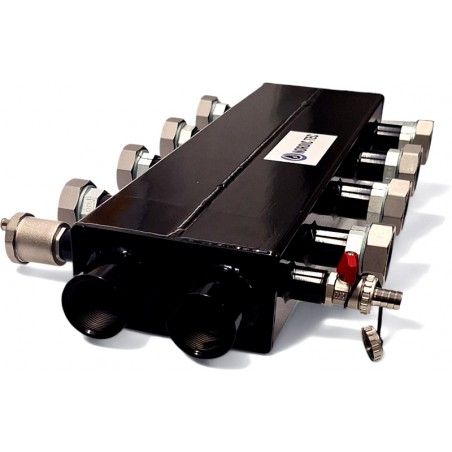

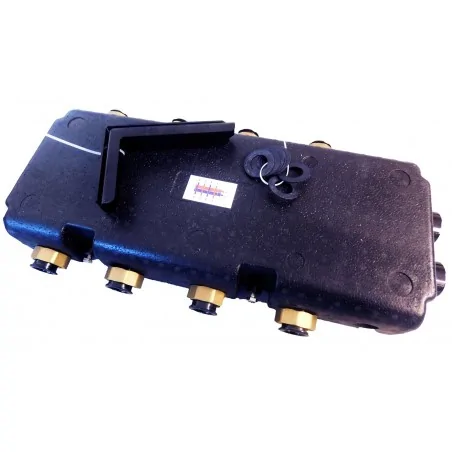

Rozdzielacz ze sprzęgłem Nordic Tec2+2 - pozycja montażu
Pozycja montażu powyższego rozdzielacza ze sprzęgłoem jest dowolna, pozioma lub pionowa, jednak zaleca się podłączenie w poziomie, ponieważ pozycja pionowa uniemożliwia zastosowanie odpowietrzników i zaworu spustowego. W przypadku zastosowania pozycji pionowej, należy zadbać o odpowietrzenie urządzenia poza jego obrębem, oraz zaślepić wyjścia przeznaczone na odpowietrznik oraz zawór spustowy.

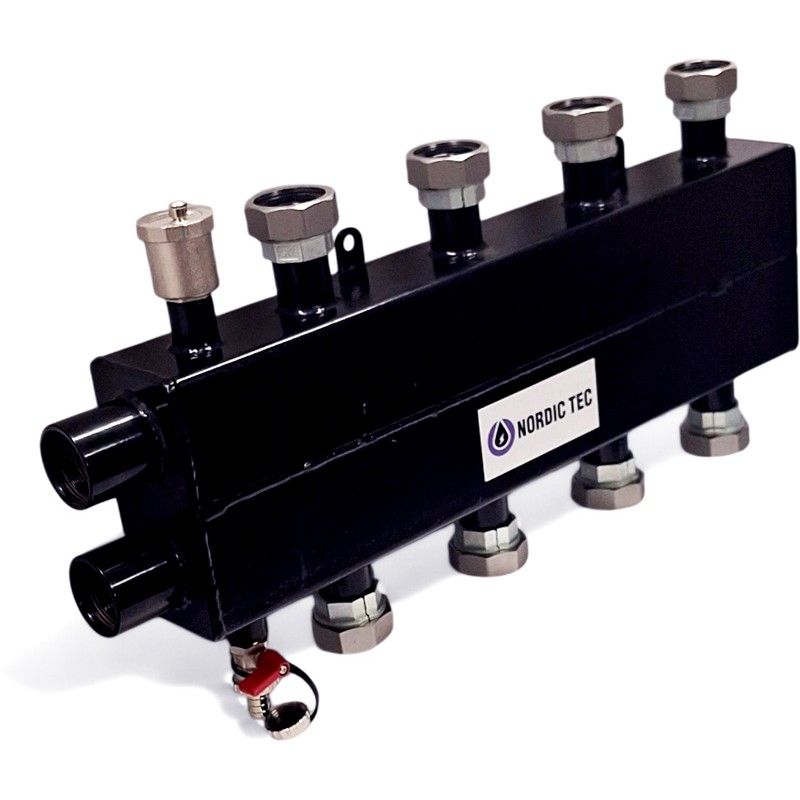

Sprzęgło-rozdzielacz - a odpowietrznik i zawór spustowy
Przyłącza ½” (2 szt. w pobliżu wyjść głównych sprzęgła-rozdzielacza) są przeznaczone tylko i wyłącznie do odpowiertrznika i zaworu spustowego. Definitywnie nie należy podłączać tam obiegów grzewczych. W przypadku, gdy decyzujemy się montaż poziomy, należy zadbać o ich zaślepienie.

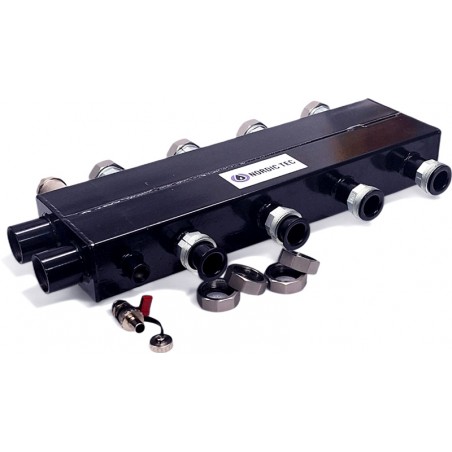

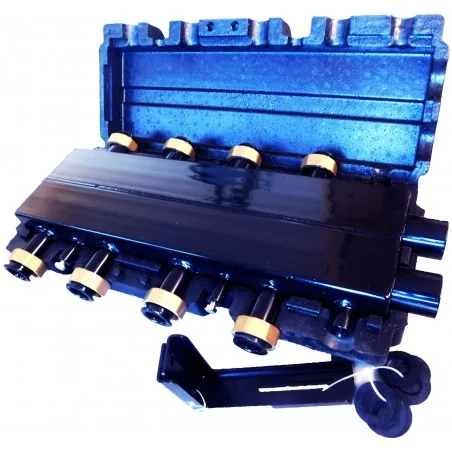

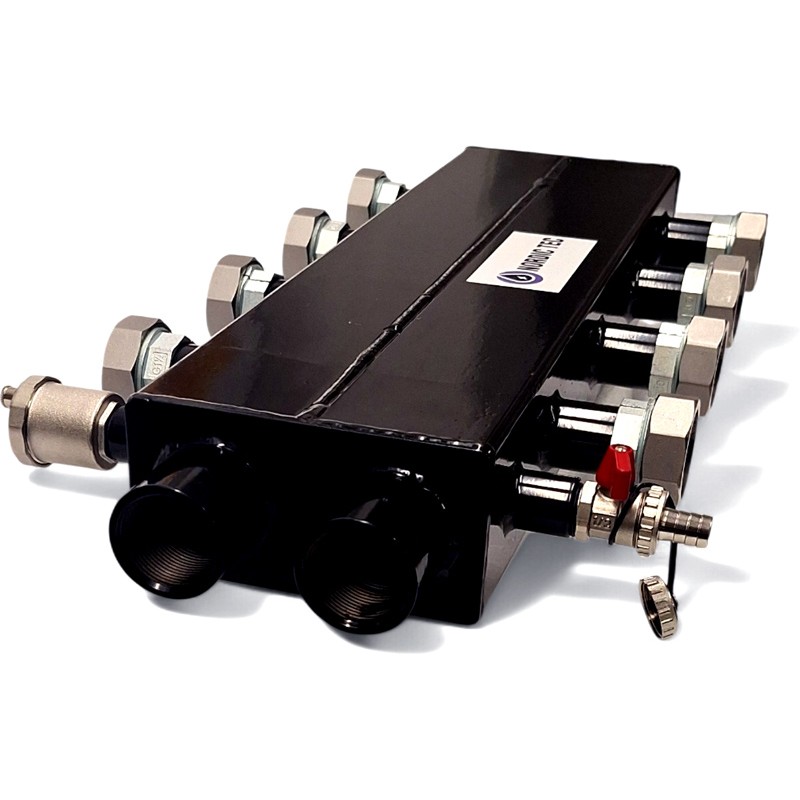

Zarówno odpowietrznik jak i zawór spustowy są dostarczane w zestawie i nie trzeba ich dokupować osobno.

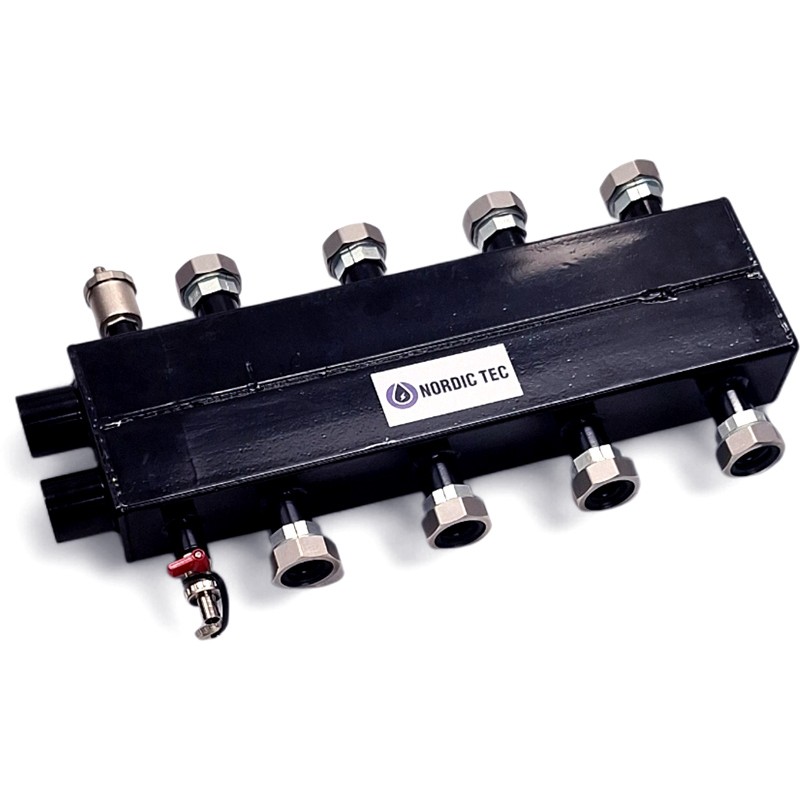

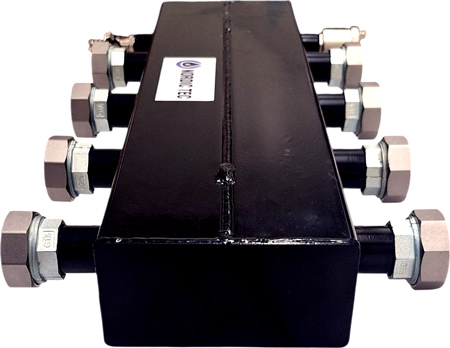

Montaż sprzęgła-rozdzielacza 2+2
Urządzenie składa się z rozdzielacza (na stronie pierwotnej) oraz równoległego kolektora na stronie wtórnej. Urządzenie można montować w dowolnej pozycji, jednakże zalecana jest pozycja pozioma, ponieważ pozwala ona na zastosowanie odpowietrznika oraz zaworu spustowego.

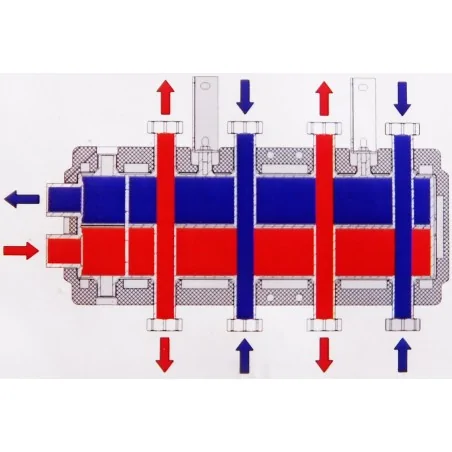

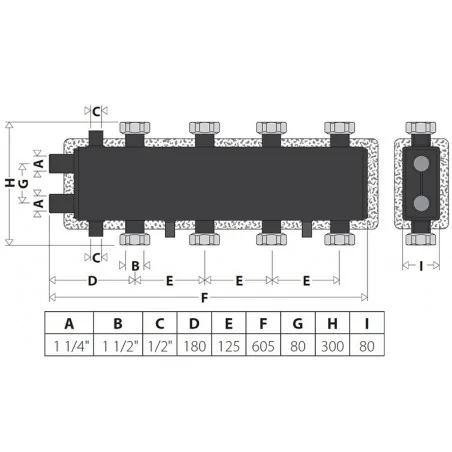

Sprzęgło-rozdzielacz należy podłączać z uwzględnieniem schematu przepływów, który jest dostępny także w galerii produktu. Zaleca się stosowanie zasady unikania krzyżowania przepływów zasilania i powrotu przeciwlegle podłaczonych obiegów, ewentualnie grup pompowych, co również jest oznaczona strzałkami na schemacie.
W praktyce sprowadza się to do tego, że po wybraniu przyłącza pierwotnego dla obiegu np. górnego, zasilania obiegu wtórnego po drugiej stronie muszą być podłączone analogicznie. Efektem tego oczywiście również powroty muszą być podłączone analogicznie względem siebie, po poszczególnych stronach korpusu urządzenia.
Należy również pamiętać, że przyłącza przeznaczone do odpowietrznika i do zaworu spustowego (w rozmiarze 1/2"), w żadnym wypadku nie powinny być używane do podłączania obiegów grzewczych. W przypadku montażu w pozycji uniemożliwiającej montaż odpowietrznika (np. pionowej), należy je zaślepić.
