ROZDZIELACZ ze SPRZĘGŁEM HYDRAULICZNYM sprzęgło na 2+2

1 349,99 zł
Brutto

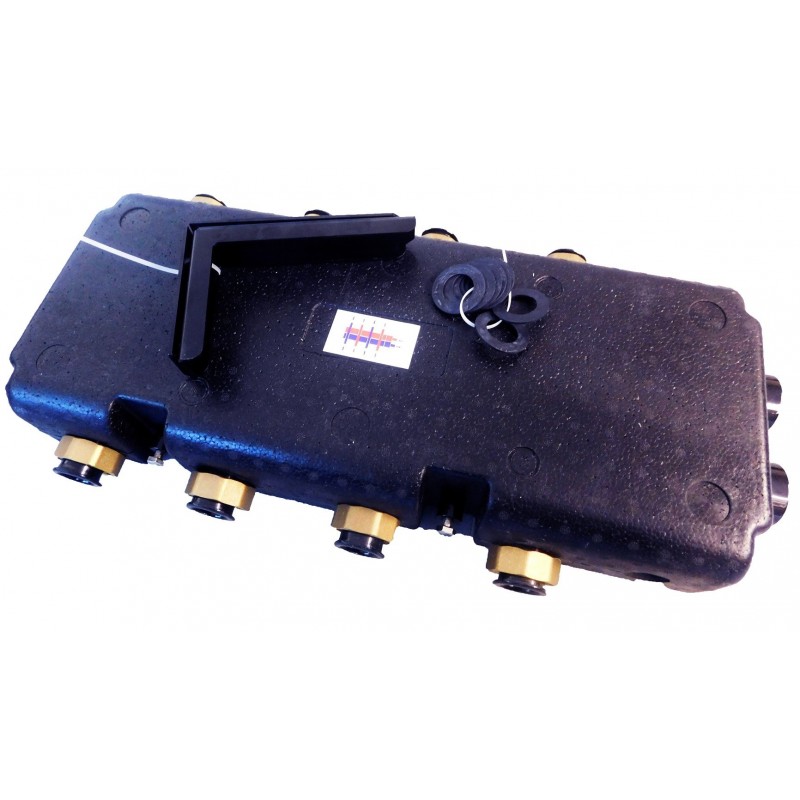

ROZDZIELACZ ZE SPRZĘGŁEM HYDRAULICZNYM 2+2
+ Izolacja termiczna + uchwyty montażowe

Specyfikacja techniczna:

Materiał: korpus ze stali S304 lakierowanej

Maksymalne ciśnienie robocze : 6 bar (nie zaleca się pracy na wyższych ciśnieniach)

Zakres temperatur: 0 do 110°C

Medium: woda, glikol oraz wszystkie media nieagresywne

Maksymalny zalecany przepływ na przyłączach: 2,5m3/h (pierwotny) i 6m3/h (wtórny


Przyłącza:

– główne (rozstaw 90 mm): 1 1/4” GW

– główne (rozstaw 125 mm): 1 1/4” (z nakrętką GW 1 ½”)

– dla odpowietrznika: 1/2” GW

– dla zaworu spustowego: 1/2” GW

Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Urządzenie łączy funkcje sprzęgła i rozdzie­lacza centralnego, stosowany jest w instalacjach grzewczych, w celu połączenia stref instalacji o różnych temperaturach/przepływach do jednego źródła ciepła. Analogicznie może być wykorzystywane także w instalacjach chłodniczych. Urządzenie wyposażone jest w izolację termiczną, aby zapewnić optymalną i wydajną pracę. Zawiera również uchwyty montażowe, ścienne.

Zasada działania

W przypadku instalacji posiadającej pompę obiegu kotłowego oraz dodatkowo pompy poszczególnych obiegów grzewczych, mogą powstawać zaburzenia przepływów oraz ciśnienia. Rozdzielacz pozwala na stworzenie strefy niskiego spadku ciśnienia, w którym obieg pierwotny i wtórny są oddzielone hydraulicznie. Przepływ w jednym z obiegów staje się niezależny od przepływu w drugim obiegu i przestaje na niego wpływać. Dzięki temu oba obiegi przybierają przepływ pożądany, jaki jest generowany przez użyte pompy, bez nadmiernych zniekształceń.

Rozdzielacz składa się z separatora (obieg pierwotny) i kompak­towego rozdzielacza (obieg wtórny) bezpośrednio połączonego z separato­rem. Po montażu zasilania (obiegu pierwotnego), zasilanie obiegów wtórnych musi być podłączone do tej samej komory rozdzielacza. Należy zdecydowanie unikać krzyżowania zasilania i powrotu.

Pozycja montażu jest dowolna, pozioma lub pionowa, jednak zaleca się podłączenie w poziome, ponieważ pozycja pionowa uniemożliwia zastosowanie odpowietrzników.

Przyłącza ½” (2 szt. w pobliżu wyjść głównych) są przeznaczone tylko i wyłącznie do zaworów odpowietrzającego i spustowego. Definitywnie nie należy podłączać tam obiegów grzewczych.

PRAWIDŁOWY MONTAŻ MOŻE BYĆ DOKONANY JEDYNIE PRZEZ WYKWALIFIKOWANEGO INSTALATORA

W sekcji "Załączniki" możesz ściągnąć instrukację urządzenia.

SP2+2
17 Przedmioty
Nowy produkt

Pliki do pobrania

Instrukcja Rozdzielacz 2+2

Isntrukcja montażu i użytkowania

Pliki do pobrania (1.41M)
