Rozdzielacz podłogowy to ważny element instalacji ogrzewania podłogowego, niektórzy mówią, że jego serce. Jego zadaniem jest równomierne rozdzielenie czynnika grzewczego (najczęściej wody) na poszczególne pętle grzewcze oraz zebranie go po oddaniu ciepła. Mogą one mieć różne typy, ale pewne elementy budowy rozdzielacza podłogowego muszą być niezmienne. Na co zwracać uwagę przy zakupie? Które elementy budowy rozdzielacza podłogowego są istotne?

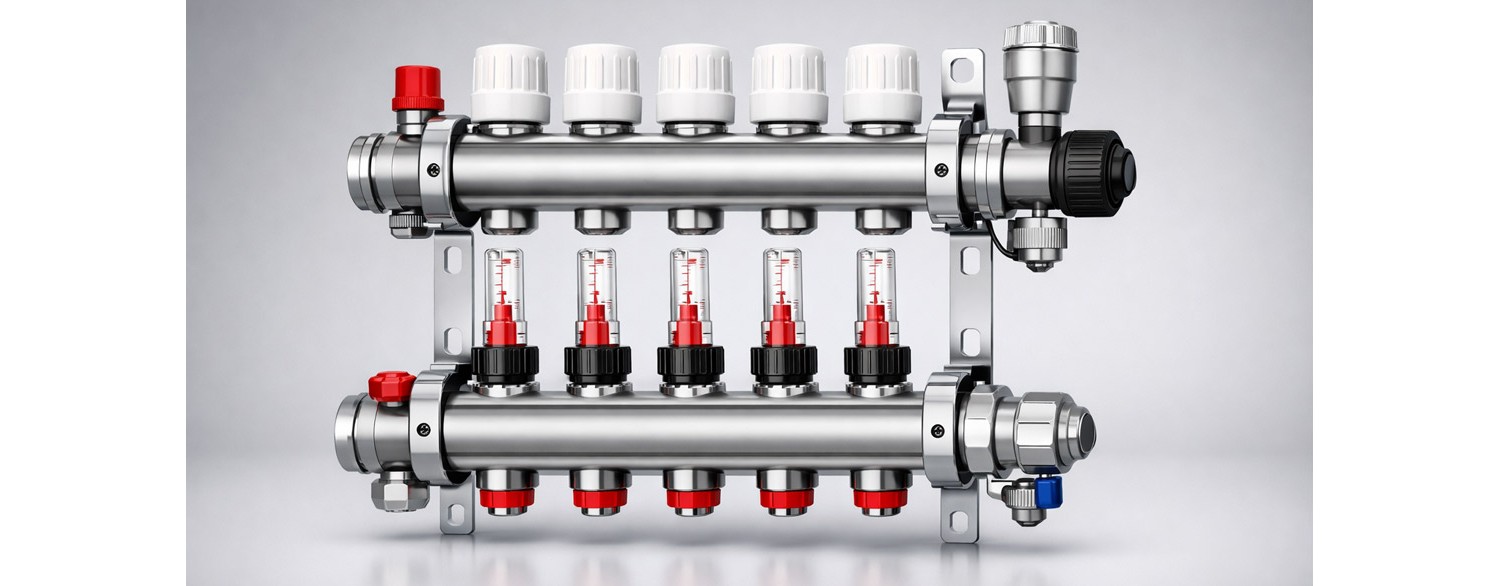

To właśnie rozdzielacz podłogowy:
Każdy rozdzielacz do ogrzewania podłogowego składa się z dwóch głównych sekcji - czyli dwóch belek (tzw. zasilania oraz powrotu) oraz elementów regulacyjnych i serwisowych. Do najważniejszych części należą więc:
To one posiadają wyjścia na poszczególne obwody, w zależności od tego na ile obwodów przeznaczony jest nasz rozdzielacz.
Dostępne
Dostępne
Dostępne
Dalej już elementy wyposażenia, które teoretycznie są dodatkiem, a w praktyce to te akcesoria rozdzielacza podłogowego wpływają na jego użyteczność, funkcjonalność, sterowalność itp. Także na łatwość montażu i regulacji podłogówki.
Każdy z tych elementów pełni określoną funkcję i wpływa na poprawną pracę instalacji.
Rozdzielacz podłogowy składa się z dwóch kolektorów - bo formalnie słowo kolektor oznacza właśnie belkę z kilkoma wyjściami, która ma rozdzielać strumień wody na sekcje.
Taki układ umożliwia stabilną pracę systemu oraz równomierne rozprowadzanie ciepła.
Część producentów stosuje oznaczenia belki zasilającej - znajduje się na niej oznaczenie kolorystyczne w kolorze czerwonym. Bardzo intuicyjne i rozumiane w każdym kraju. Belka powrotna zaś to ta, która w takich zestawach oznaczona jest na niebiesko, ponieważ woda powracająca z podłogówki jest oczywiście już znacznie bardziej wyziębiona.
W większości rozdzielaczy podłogowych jednak nie ma oznaczeń koloru, bo tak naprawdę nie są potrzebne. Istnieje prosta zasada - jako belkę zasilającą wybieramy tą, na której są przepływomierze. Przyczyną jest funkcjonalność, przepływomierz pływakowy działa bowiem prawidłowy w odpowiednim środowisku ciśnieniowym, a to jest korzystniejsze na zasilaniu. Istnieją wprawdzie systemy podłogówki, gdzie zastosowano przepływomierze na belce powrotnej (i działają prawidłowo), ale dla pewności radzi się tego nie sprawdzać.
Rotametry, czyli przepływomierze, montowane są zazwyczaj - jak wspomniano - na belce zasilającej i umożliwiają ustawienie odpowiedniego przepływu w każdej pętli ogrzewania podłogowego.
Ich zastosowanie pozwala:
Poprawna regulacja rotametrów jest kluczowa dla działania całej instalacji i należy to zrobić przed pierwszym uruchomieniem instalacji. Ewentualnie przy większych ingerencjach lub remontach systemu.
Rotametr to element, który odróżnia rozdzielacz podłogowy od grzejnikowego - przynajmniej wielu fachowców uważa, że bez rotametrów nie wyreguluje się prawidłowo podłogówki. Rozdzielacz z rotametrami może być jednak używany także to grzejników, nie stanowią one przeszkody, tyle, że w systemie grzejnikowym mają już mniejsze znaczenie. Grzejniki - jeśli o nich mowa - obejdą się bez rotametrów.
Dostępne
Dostępne
Dostępne
Na belce powrotnej znajdują się zawory (kurki) - które umożliwiają też montaż siłowników termoelektrycznych. Siłowniki współpracują z termostatami pokojowymi i automatycznie regulują przepływ w danej pętli. Dzięki takim innowacjom, które dziś już są naprawdę dostępne - możliwe jest zautomatyzowanie systemu tak by włączał się sam, czy np. utrzymywanie innej temperatury w każdym pomieszczeniu.
Dzięki temu możliwe jest:
Rozdzielacze podłogowe wykonywane są najczęściej z:
Wybór materiału powinien być dostosowany do jakości instalacji oraz budżetu. Najpopularniejsze materiały wykonania rozdzielaczy podłogowych to 2 pierwsze. Najsolidniejsze i niestety najdroższe - są mosiężne.
Przy wyborze rozdzielacza podłogowego należy zwrócić uwagę na kilka spraw. To nie jest kwestia samego wyposażenia, a przynajmniej nie tylko. Musi posiadać on funkcjonalności zależne od projektu naszego ogrzewania i założeń. Z pewnością nie można sugerować się jego wyglądem - zaczynamy od ustalenia ilości sekcji - czyli ilu obwodowy ma być. Musimy wiedzieć czy ma to być rozdzielacz na 4, 6 czy 10 obwodów, itp. Zwykle rozdzielacze podłogowe występują w wariantach od 2 do 12 sekcji, czasem niektóre firmy oferują nawet większe.
Zwracamy więc uwagę na:
Ostatni punkt jest szczególnie ważny, gdy już mamy zakupioną szafkę do rozdzielacza (swoją drogą warto ją kupować na tym samym etapie, gdy kupujemy rozdzielacz albo nawet po zakupie rozdzielacza - aby uniknąć przykrych niespodzianek).
Dobry rozdzielacz podłogowy powinien zapewniać łatwą regulację, trwałość oraz możliwość rozbudowy instalacji - to także się wbrew opiniom laików - czasem przydaje.
Dostępne
Dostępne
Dostępne
Bardzo ważnym elementem, który teoretycznie nie musi wchodzić w skład zestawu samego rozdzielacza jest zawór kulowy, który służy do odcinania rozdzielacza podłogowego. Montuje się go po to by w razie jakiejkolwiek awarii czy potrzeby serwisu podłogówki dało się odciąć rozdzielacz od źródła ciepła (pompy ciepła, kotła gazowego, wymiennika ogrzewania miejskiego, kotła na pelet, kominka, czy dowolnego innego). W praktyce zdarza się, że nie używa się go zbyt często, zdarza się nawet nie używać go przez lata. Jest jednak niezbędny dla bezpieczeństwa.
Dlatego warto rozważyć zakup rozdzielacza już z zaworami kulowymi w zestawie. Na rynku są gotowe zestawy, jak choćby kompletne rozdzielacze podłogowe Nordic Tec, które są wyposażone w zawór z pomiarem temperatury, co dodatkowo zwiększa sterowalność naszej podłogówki.
Zawory odcinające zwykle są zaworami prostymi, jednak specyfika montażu rozdzielacza podłogowego bywa różna. Nieraz należy doprowadzić zasilanie i powrót z góry - toteż warto wiedzieć, że są również zawory kątowe. W ofercie Nordic Tec znajdą Państwo również rozdzielacz z zaworem kątowym, który w niektórych przypadkach może być znacznie lepszym wyjściem, bo wyprowadza podejście od razu pod odpowiednim kątem.
