Jak zamontować separator magnetyczny?

W tym wpisie zajmiemy się montażem separatora magnetycznego, czyli urządzenia chroniącego instalację CO przed zanieczyszczeniami natury metalicznej czy post korozyjnej. Często bywa nazywany po prostu filtrem magnetycznym. Jak go zamontować i jakich błędów się wystrzegać?

Nasza instrukcja opiera się na separatorach zanieczyszczeń marki Nordic Tec - jednakże większość zaleceń będzie bardzo podobna i będzie pasować do produktów innych marek.

Po co montować w instalacji separator magnetyczny?

Separator magnetyczny jest bardzo skuteczny w oczyszczaniu układów wodnych (zazwyczaj chodzi o CO), działając na zasadzie magnesu. Wewnątrz separatora znajduje się pręt magnetyczny (wkładka magnesowa), która wytwarza silne pole przyciągające drobinki zanieczyszczeń ferromagnetycznych - czyli metalicznych.

Gdy woda płynie przez separator wszystkie zawarte w nim opiłki żelaza czy części metaliczne, oderwane fragmenty rdzy, uszkodzone mikro-fragmenty systemy zostają ściągnięte przez magnes i osadzone na specjalnym filtrze-osadniku. W ten sposób nie dostaną się one do najbardziej wrażliwych elementów systemu CO - takich jak wymienniki płytowe, pompy obiegowe, rozdzielacze podłogówki - oraz najważniejsze i najdroższe - nowoczesne kotły i pompy ciepła. Zresztą wielu producentów pomp ciepła wymaga separatorów magnetycznych dla gwarancji.

W ten sposób mikro-fragmenty metaliczne, czy oderwane przez działanie twardej wody zakamienione mikrocząsteczki nie odłożą się też na ściankach instalacji - w rurkach podłogówki czy w grzejnikach. A to już zdecydowanie wpłynie na wydajność ogrzewania i na pobór energii. Zasada działania separatorów magnetycznych jest więc bardzo prosta.

Dostępne

Separator Filtr Magnetyczny 3/4" Nordic Tec DN20

Filtr-Magnetyczny-NT-SM-3/4-cala

199,99 zł

Dodaj do koszyka

Dostępne

Separator Filtr Magnetyczny 1" Nordic Tec DN25

Filtr-Magnetyczny-NT-SM-1-cal

214,50 zł

Dodaj do koszyka

Obecnie brak na stanie

Uzdatniacz wody Zmiękczacz Nordic Tec BlueStream 1"

NT-BlueStream-1"

699,99 zł

View

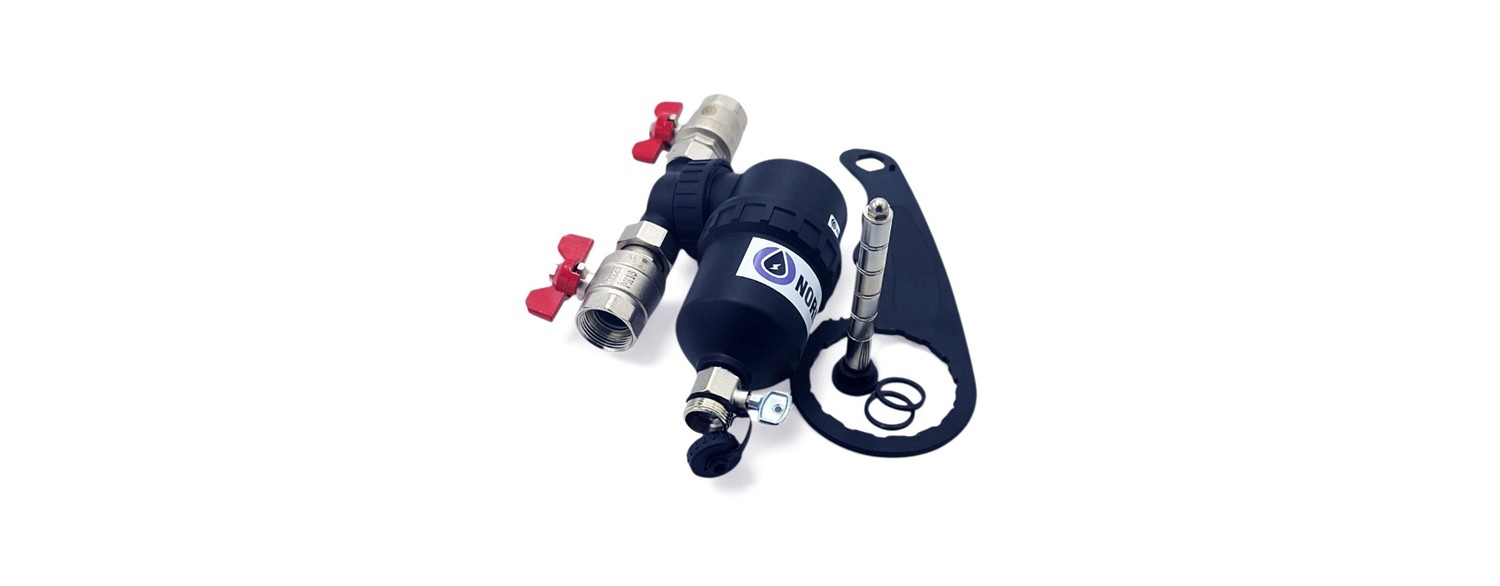

Etap 1 montażu - sprawdzenie zawartości zestawu filtra

Przed montażem sprawdzamy czy aby na pewno mamy wszystkie jego elementy, które powinny być w zestawie zawarte. Większość uważa to za oczywistość i rzeczywiście większość zestawów dowolnych zamawianych jest kompletna, jednak warto to sprawdzić - zwłaszcza przed wycięciem rurek i unieruchomieniem instalacji. Jeśli brakuje nam jakiejś uszczelki lub czegoś podstawowego - to zostaniemy z unieruchomioną instalacją CO.

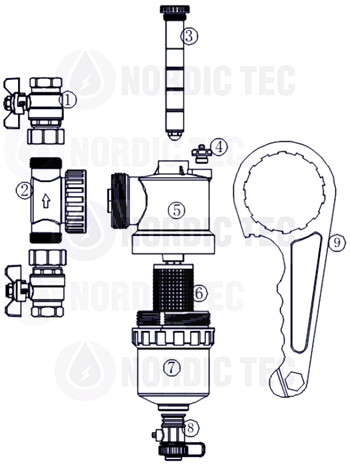

Większość separatorów powinna zawierać elementy z poniższego grafu:

1. Zawory odcinające (jeśli są elementem danego filtra - ale jeśli nie są - należy je dokupić i mieć do dyspozycji przed montażem).
2. Adapter - albo też ,,złączka separatora magnetycznego", część którą wpinamy w rurę ogrzewania.
3. Wkładka magnetyczna (serce całego systemu)
4. Odpowietrznik (w zależności od producenta może być także w innym miejscu, ale jest niezbędny).
5. Pokrywa komory separatora
6. Osadnik - albo siatka separatora magnetycznego
7. Komora filtra
8. Zawór spustowy
9. Klucz wielofunkcyjny w rozmiarze pozwalającym na serwisowanie danego konkretnego filtra. Nie musi wyglądać jak na powyższym schemacie, ważne aby pasował do naszego zestawu.

✅ Często także potrzebny jest osobny kluczyk do uruchamiania odpowietrznika oraz zaworu spustowego. Nie jest on ukazany na zestawieniu i też nie każdy filtr magnetyczny go wymaga.

✅ Na koniec sprawdzamy także czy elementy gwintowane posiadają uszczelki. Chodzi o zawory, ale także o uszczelki o-ringowe łączące poszczególne elementy komory separatora magnetycznego. Jeśli wszystko się zgadza - przechodzimy do montażu.

Gdzie, w którym miejscu montujemy separator magnetyczny?

W kwestii gdzie dokładnie najlepiej zamontować separator magnetyczny są oczywiście różne szkoły, ale większość praktyków jest zdania, że należy go umieszczać na rurze powrotnej, przed urządzeniem, które chcemy chronić najbardziej. W takim razie warto go montować np. przed pompą ciepła czy przed kotłem gazowym jeśli to z uwagi na posiadanie tych urządzeń zdecydowaliśmy się na jego instalację.

Inna szkoła mówi, że miejsce nie jest aż tak ważne z uwagi na to, że w cyrkulującym układzie i tak w końcu drobinki ferromagnetyczne zostaną wyłapane, jeśli w układzie pojawi się magnetyczny filtr. Jest to uzasadnione tylko do pewnego stopnia i jednak nie wytrzymuje testu rzeczywistości.

✅ Bezwzględnie separator magnetyczny musi być montowany w miejscu, do którego posiadamy otwarty dostęp - celem późniejszego serwisowania.

Wybór miejsca dostępnego jest szczególnie ważny także dlatgego, że filtry z wkładką magntyczną umożliwiają także aplikowanie do instalacji środków chemicznych - np. inhibitorów korozji czy odkamieniaczy, ale aby w razie potrzeby móc to robić - trzeba mieć do nich nieskrępowany dostęp. Jest to tzw. funkcja płukania instalacji CO.

Instalacja separatora magnetycznego

Jeśli instalujemy separator magnetyczny na etapie budowy całej instalacji CO, to sprawa jest prosta. Natomiast jeśli chodzi o zamontowanie go w istniejącej instalacji to należy zacząć od spuszczenia z niej wody - ewentualnie z fragmentu, gdzie będzie miał miejsce montaż (jeśli jest on w jakiś sposób możliwy do odcięcia poprzez zawory).

Należy wyciąć fragment rurki, o długości jaka jest potrzebna. Powinna być ona podana w instrukcji konkretnego filtra - lub w ostateczności możemy zmierzyć separator wraz z zaworami odcinającymi.

✅ Ważne - z tą czynnością należy postępować ostrożnie, częstym błędem laików jest wycięcie zbyt dużej przerwy. Lepiej niech będzie zbyt mała, wtedy będziesz mógł ją powiększyć - niż miałaby być zbyt duża.

Po wykonaniu tej czynności - zamontuj zawory na wylocie i na wlocie.

Podłączenie filtra magnetycznego

Złączkę (adapter filtra magnetycznego) należy wprowadzić miedzy zawory i podłączyć w sposób szczelny.

✅ Na tym etapie ważne jest aby kierunek przepływu wody był zgodny z kierunkiem strzałki, która jest naniesiona na złączkę. Tylko w ten sposób filtr będzie działał prawidłowo, nie obciążając układu nadmiernymi oporami hydraulicznymi.

Następnie za pomocą klucza dokręć pozostałą część filtra magnetycznego, tj. komorę i jej pokrywę. Dbaj przy tym o uszczelkę, która ma za zadanie uszczelnić gwint między złączką, a resztą separatora. Dokręcaj mocno, ale z wyczuciem.

Odpowietrzenie i sprawdzenie szczelności separatora magnetycznego

Gdy filtr jest już zamontowany należy otworzyć zawory odcinające - i napełnić układ CO ponownie wodą. Należy wtedy odpowietrzyć filtr używając do tego odpowietrznika.

Gdy separator magnetyczny jest już odpowietrzony - sprawdź czy nie ma oznak ewentualnej nieszczelności, oczywiście głównie na łączeniach. Sprawdzanie szczelności nie powinno być jednorazowe - zalecane jest ponowne sprawdzenie szczelności po upływie od 6 do 24 godzin. Wtedy nawet jeśli doszło do jakichś mikro-nieszczelności - będziesz w stanie je zauważyć. Spokojnie można wrócić do tego następnego dnia.

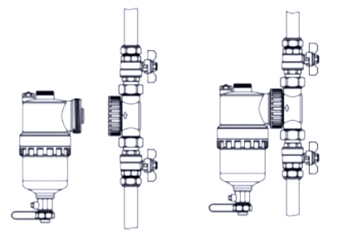

✅ Prawidłowo zamontowany separator musi być w pozycji pionowej, niezależnie od tego jaka konkretnie jest pozycja rurki, na której jest montowany.

Jeśli nie ma wycieków - można założyć, że separator magnetyczny został zamontowany prawidłowo i działa.
