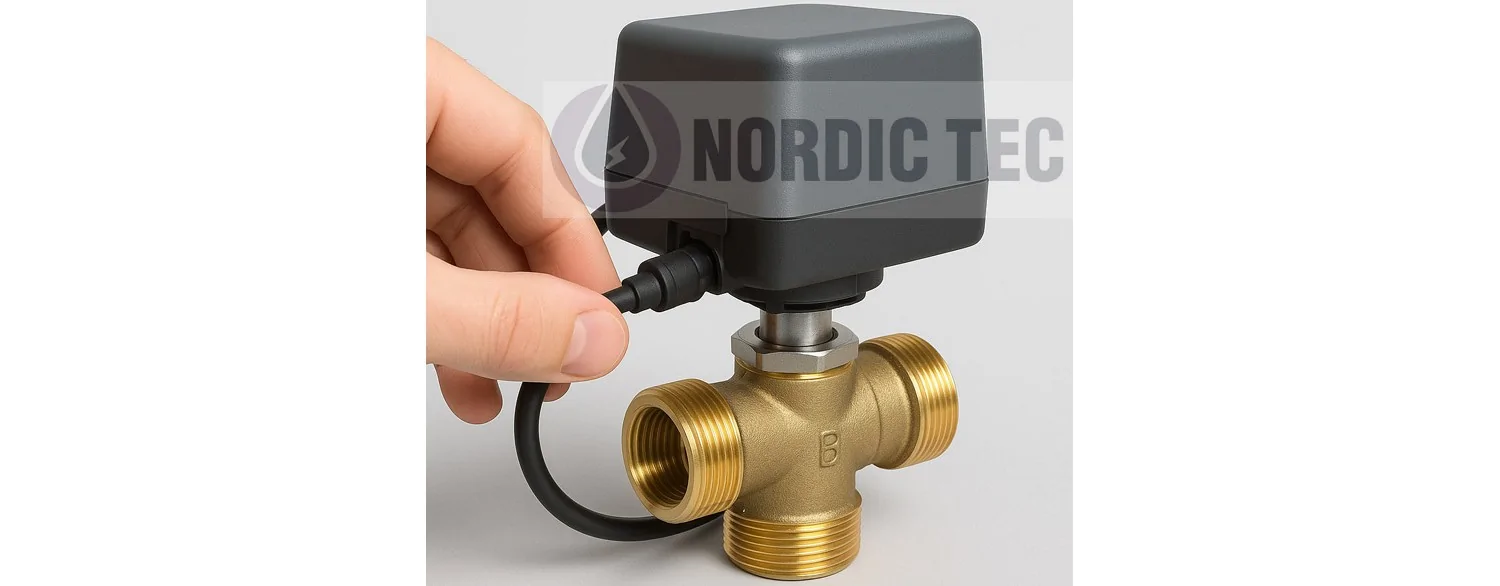

Podłączenie siłownika do zaworu mieszającego - Jak to zrobić prawidłowo?

192 Wyświetlenia 0 Lubię
Wysłany dnia: 2025-06-01


Podłączenie siłownika do zaworu mieszającego - 3-drożnego lub 4-drożnego jest pozornie prostą czynnością, która zwykle nie nastręcza trudności hydraulikom, jednak warto przestrzegać pewnych zasad, aby uniknąć błędów. Poniższy wpis to praktyczna instrukcja, jak to zrobić. Oczywiście na rynku są dotępne zawory i siłowniki różnych producentów, będziemy się starać aby poniższy przewodnik podłączenia siłownika do zaworu mieszjącego był względnie uniwersalny - jednak musimy ostatecznie przyjąć punkt odniesienia, którym będzie zawór mieszający marki Nordic Tec oraz siłownik do niego dedykowany, czyli niemiecki Elodrive ST10, sprzedawany w Polsce także pod marką GoHeat. Będzie to swojego rodzaju instrukcja montażu siłownika na zaworze, na tyle uniwersalna - na ile to możliwe. Instrtukcja ta odnosi się również do podłączenia siłownika na zaworze trójdrożnym w grupach pompowych Nordic Tec.

  • Zaczynamy od tego, że nie każdy siłownik pasuje do każdego zaworu i dobierając siłownik należy pamiętać o upewnieniu się czy pasuje on do posiadanego przez nas zaworu, o ile nie kupujemy zaworu z siłownikeim w zestawie.
  • Przypominamy, że większość producentów siłowników (o ile nie każdy z nich) wymaga, aby montaż przeprowadzały osoby z profesjonalnym przygotowaniem i doświadczeniem pod rygorem utraty gwarancji na urządzenie.

Montaż i podłączecenie siłownika na zaworze mieszającym

Na początku musimy sprawdzić kompletność dostawy. W przypadku siłownika przed montażem upewniamy się, że wszystkie elementy zostały dostarczone. Zwracamy uwagę na elementy takie jak:

  • bloker (mała śruba służąca do montażu w specjalnie wyznaczonym na zaworze miejscu)
  • wszystkie części adapetra (czyli rodzaju przejściówki z tworzywa łączącej bezpośrednio zawór z siłownikiem)

Montaż i podłączecenie siłownika na zaworze mieszającym Nordic Tec

Wybór miejsca i pozycji montażu siłownika

Oczywiście, w niektórych wypadkach, gdy zawór już jest zamontowany i zdecydowaliśmy się na dodatkowe podłączenie do niego siłownika w ramach remontu instalacji grzewczej - mamy ograczniczone możliwości. Aczkolwiek

  • zawór z siłownikiem należy montować zawsze w miejscu, w którym będziemy mieli do nich dostęp. Wprawdzie awarie tego osprzętu są rzadkością, ale na wypadek ewentualnej - musimy być zabezpieczeni i móc przeprowadzić szybko prace - bezwzględnie powinniśmy mieć do siłownika łatwy dostęp
  • siłownik nie powinien być montowany pod zaworem. Bezwględnie siłownik należy osadzić na zaworze tak, aby ewentualny wyciej nie spowodował zalania siłownika, dotyczy to także montowania pod innymi elementami systemu grzewczego, które mogą być awaryjne. Pamiętajmy, że instalację planujemy na lata i nawet mało awaryjne elementy instalacji na przestrzeni 10 czy 15 lat mogą płatać figle. Nie należy więc montować siłowników pod innymi zaworami, czy to tradycyjnymi czy to termostatycznymi, pod łączeniami, kolankami, pod wymiennikami ciepła czy filtrami, w tym także pod filtrami UV do wody.
  • siłowniki powinny być montowane w pomieszczeniach - czyli wewnątrz - z zachowaniem maksymalnych dopuszczalnych temperatur czy wilgoci w powietrzu. W pomieszczeniu tym musimy mieć także dostęp do elektryczności - pamiętając, że siłownik wymaga zasilania 230V.

Kąt obrotu siłowników - ważny aspekt

Ważnym aspektem jest tzw. kąt obrotu siłownika. Jest on z reguły ustawiony fabrycznie i najczęściej nie może zostać zmieniony. W przypadku siłowników Elodrive i zaworów Nordic Tec - kat obrotu wynosi 90° i nie podlega regulacji, jest to ustawienie fabryczne. Należy o tym pamiętać, aby prawidłowo ustawić urządzenie, używając także blokera.

Już po montażu zawory mieszjące wraz z siłownikami zaleca się sprawdzić przed uruchomieniem instalacji czy się nie obracają - gdyż wówczas nie spełnią oczekiwanej funkcji. Podobnie w trakcie użytkowania warto od czasu do czasu sprawdzić czy pokrętło zaworu z siłownikiem się nie obróci, zaleca się to raz w roku - najlepiej przed rozpoczęciem sezonu. Ewentualne obracanie się zaworu z siłownikiem wokół osi może uszkodzić silnik siłownika - czyli w zasadzie spowodować konieczność jego wymiany na nowy.

Kolejność działań - montujemy siłownik na zaworze mieszającym

Przechodzimy do podłączenia - kierując się kolejnością:

  1. Zdejmujemy z zaworu mieszającego pokrętło odsłaniając trzpień. Nie jest czynność wymagająca, wystarczy odręcić śrubę.
  2. Montujemy na zaworze bloker, w odpowiednio przygotowanym miejscu ze strony, która bardziej nam odpowiada. Posłuż się w tym celu zamieszczonym powyżej rysunkiem, na którym oznaczono bloker i jego miesjce przeznaczenia.
  3. Używamy adaptera do połączenia zaworu z siłownikiem, co również oznaczono na powyższym rysunku.
  4. Na siłowniku zamontuj skalę - osadzając ją we właściwy sposób odzwierciedlający kierunek otwarania się i zamykania się zaworu mieszającego.
  5. Użyj śruby do przytwierdzenia siłownika - w celu solidnego połączenia z zaworem.
  6. Podłączenie siłownika do sieci 230V.

Schemat połączeń elektrycznych siłownika

Oczywiście należy mieć pewność, że dostarczony siłownik jest kompatybilny z parametrami 230V - 50-60Hz - ponieważ występują również siłowniki na 24V, przeznaczone do innego zastosowania.

Schemat połączeń elektrycznych siłownika Nordic Tec

Poniżej opisujemy schemat przyłącza elektrycznego:

  • A (L1) - brązowy (kierunek obrotów lewy, zawór mieszający otwiera się, większa ilość dodawanej wody)
  • B (N) - niebieski (przewód zerowy)
  • C (L1) - czarny (kierunek obrotów prawy, zawór mieszający zamyka się, mniejsza ilość dodawanej wody)

Awaryjne ręczne sterowanie - ręczna praca siłownika. Schemat przełącznika

Większość siłowników do mieszaczy jest fabrycznie przygotowana na możliwość awaryjnego ręcznego sterowania, na wypadek potencjalnych sytuacji kryzysowych.

Awaryjne ręczne sterowanie - ręczna praca siłownika Nordic Elodrive

W przypadku siłownika marki Elodrive / GoHeat afirmowanego do zaworów Nordic Tec - przełącznik pręcznej pracy awaryjnej znajduje się na korpusie siłownika i działa według oznaczeń na powyższym schemacie.

Przełączanie ręczne - wytłumaczenie schematu

  • Opcja A - praca ręczna
  • Opcja B - powrót do pracy automatycznej

Możliwości podłączenia siłownika niededykowanego do danego mieszacza

Jako uzupełnienie wspominamy o częstym problemie, mianowicie kwestii ewentualnej możliwości podłączenia wzajemnego mieszacza i siłownika, które nie są wobec siebie dedykowane. Wielu producentów siłowników jest przygotowanych na taką ewentualność oferując także odpowiednie adaptery, czyli przejściówki w innym rozmiarze niż klasyczne, tak aby były dostosowane do grubości trzpienia innych zaworów. Nie jest to jednak wyposażenie stałe - co oznacza, że kupując siłownik do mieszacza najczęściej otrzymujemy jeden konkretny najbardziej popularny adapter. O możliwość zakupu innych adapterów należy pytać sprzedawców lub serwis producenta danego siłownika.

Końcowe uwagi, zastrzeżenia i epilog

Ewentualny demontaż również powinna przeprowadzić osoba z odpowiednim doświadczeniem i kwalifikacjami. Jako urządzenie elektryczne powinno być utylizowane zgodnie z obowiązującym prawem odnośnie elektrośmieci.

Zastrzegamy, iż nasze wskazówki nie stanowią gotowego schematu podłączenia, prezentowane schematy nie mają na celu i nie powinny zastąpić profesjonalnego projektu przygotowanego przez specjalistę, który rozeznał się w potrzebach instalacji grzewczej oraz dokonał jej oględzin lub oględzin jej założeń. Schematy podłączenia siłownika i porady mają charakter ogólny i poglądowy, a ostateczna odpowiedzialność za ich ewentualne stosowanie oraz wykonanie instalacji spoczywa na wykonawcy.

W materiale użyto treści, których właścicielem jest producent siłowników: firma GoHeat Sp. z o.o.
