Wymiennik ciepła 108-płytowy Nordic Tec z przyłączem kołnierzowym, czyli z flanszą w rozmiarze DN65. Poniżej szczegóły:

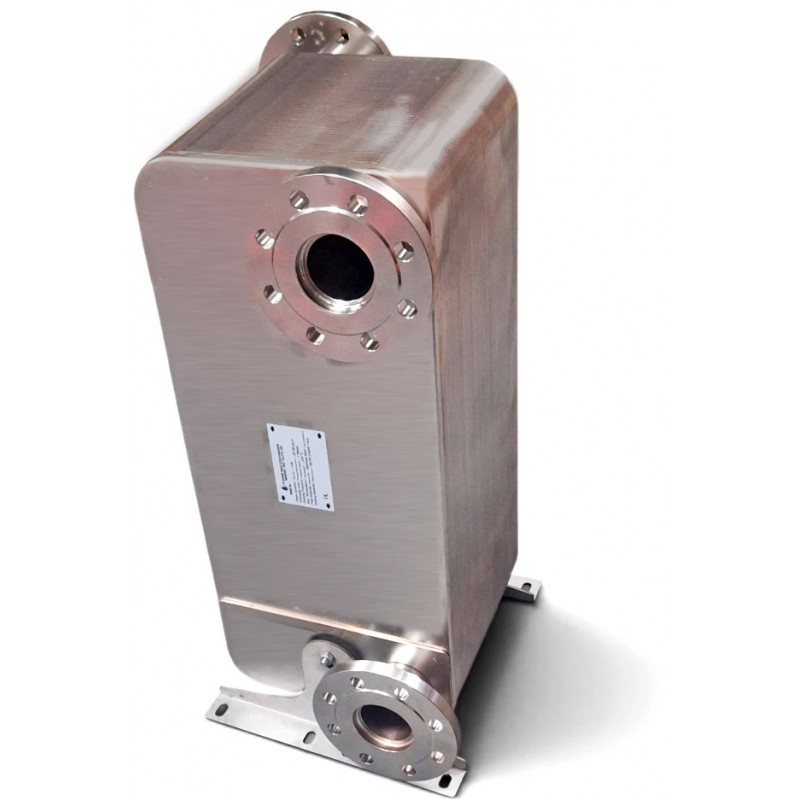

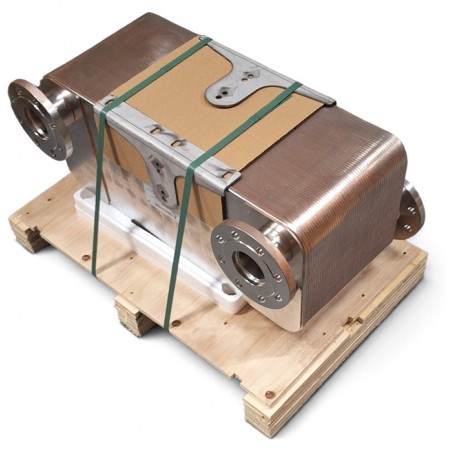

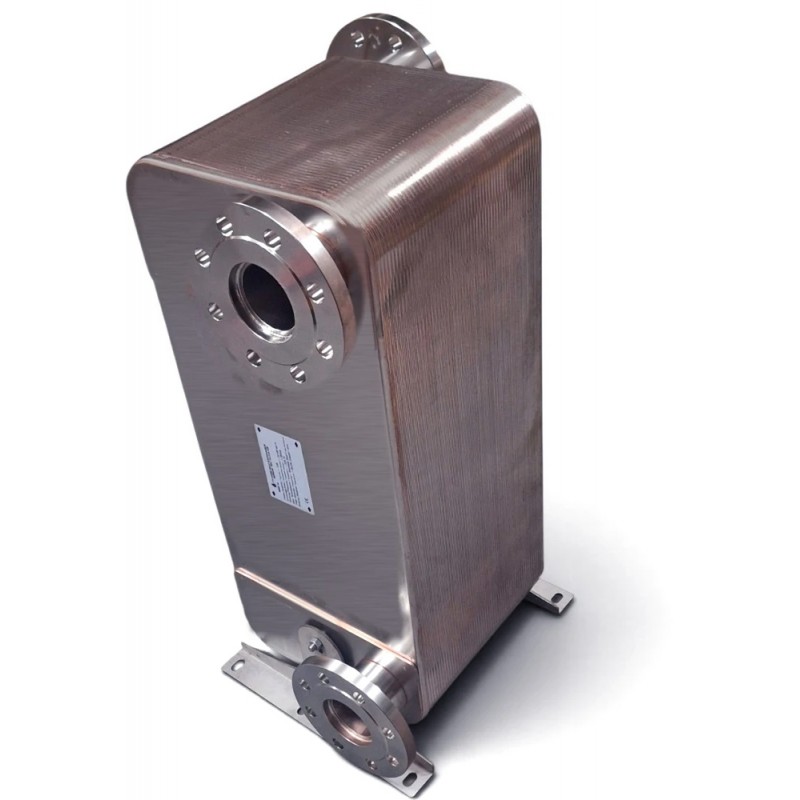

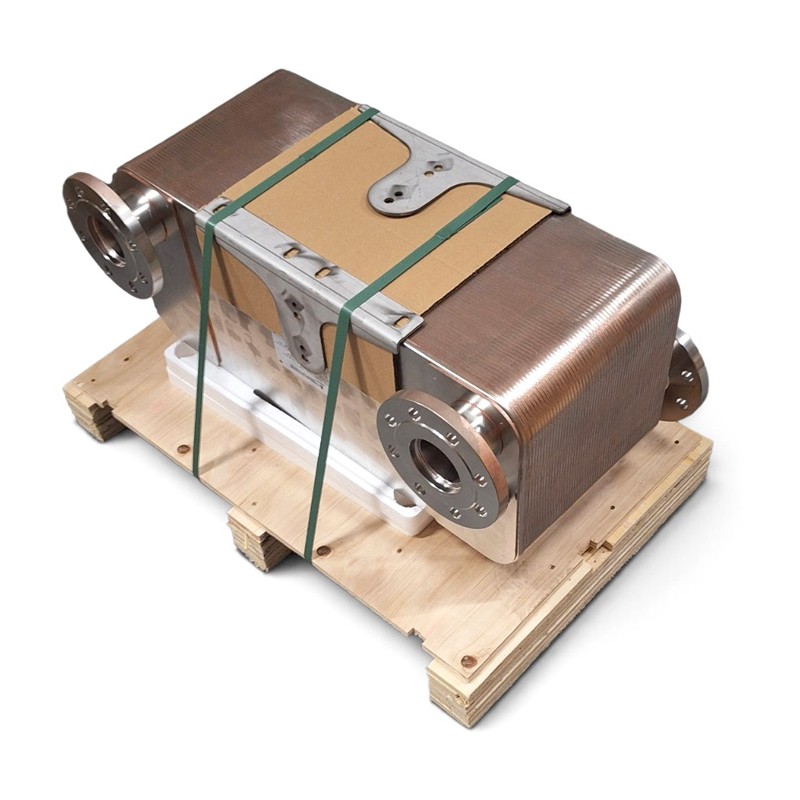

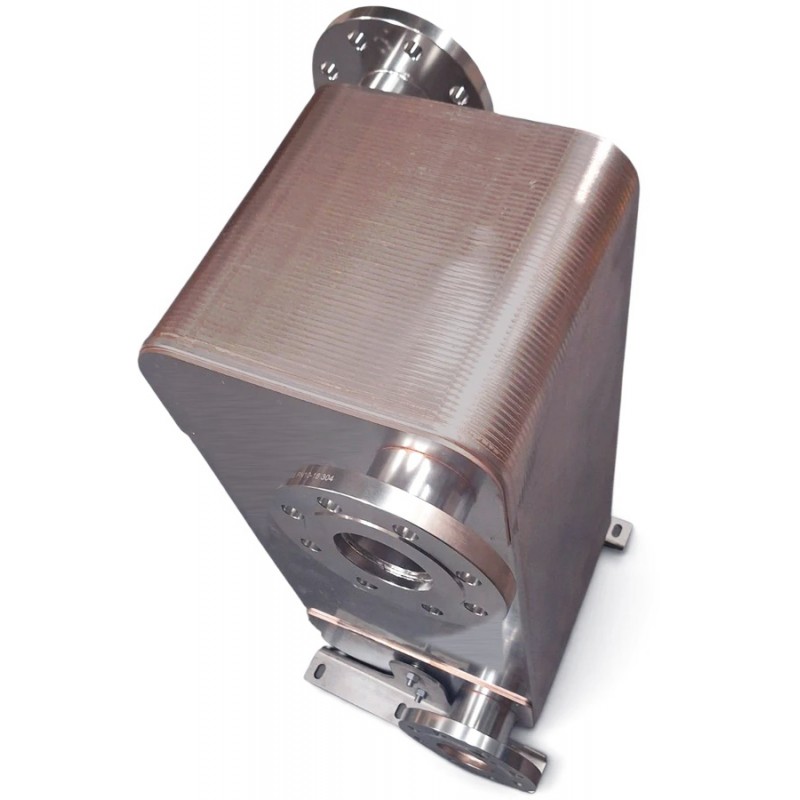

Zdjęcia poglądowe - mogą prezentować wymiennik o zbliżonej liczbie płyt. Opis techniczny jest wiążący.
☑️✅ Skontaktuj się z nami - przedstawimy ofertę wraz ze szczegółami dostawy.
Nordic Tec · największy model z kołnierzami DN65
108 płyt to maksimum, jakie seria Fa-210 oferuje na przyłączach 2,5". Jeśli instalacja jest już poprowadzona rurami i armaturą DN65, Fa-210-108 daje największą możliwą powierzchnię wymiany bez przebudowy rurociągów na DN80.
22,68 m²powierzchnia wymiany
108płyt ze stali nierdzewnej 316
275 mmgłębokość pakietu płyt
PN16kołnierze EN 1092-1
Wszystkie cztery modele mają te same kołnierze, rozstaw przyłączy i wysokość. Różnią się liczbą płyt, a więc powierzchnią wymiany i głębokością.
Modernizacja kotłowni z rurami DN65
Wymieniasz stary wymiennik albo zwiększasz moc węzła, a rurociągi i zawory DN65 zostają. Wymiennik montujesz bez przeróbek armatury.
Zapas powierzchni przy niskich temperaturach
Przy małej różnicy temperatur między obiegami potrzeba więcej powierzchni wymiany. 22,68 m² pomaga utrzymać moc przy niższej temperaturze zasilania.
Duże zapotrzebowanie na c.w.u.
Budynki wielorodzinne, hotele, obiekty sportowe i zakłady produkcyjne z dużym rozbiorem ciepłej wody użytkowej.
| Budowa i przyłącza | |
|---|---|
| Liczba płyt / grubość | 108 płyt po 0,4 mm |
| Materiał płyt | stal nierdzewna 316 |
| Lut | miedź 99,9% Cu, lutowanie próżniowe |
| Przyłącza | 4 × kołnierz DN65 (2,5"), EN 1092-1 typ 01, PN10/PN16 – po dwa z przodu (F2, F4) i z tyłu (Q1, Q3) |
| Parametry pracy | |
| Powierzchnia wymiany | 22,68 m² (0,210 m² / płytę) |
| Przepływ nominalny | 120 m³/h |
| Ciśnienie robocze / próbne | 10 bar / 20 bar |
| Zakres temperatur | -190 / +225 °C |
| Układ przepływu | przeciwprądowy |
| Wymiary | |
| Szerokość × wysokość płyty | 319 × 736 mm |
| Głębokość pakietu | 275 mm (±3 mm), bez kołnierzy |
| Rozstaw przyłączy | 188 × 603 mm |
| Podstawa z nóżkami | szerokość 358 mm, nóżki w zestawie |
Wymiary w mm. Głębokość pakietu dla 108 płyt (NP = 108) wynosi 275 mm.
AISI 316
Stal z dodatkiem molibdenu, o wyższej odporności na korozję niż standardowa stal 304. Warto ją wybrać, gdy jakość wody w instalacji jest trudniejsza do utrzymania. Nie zastępuje jednak uzdatniania wody. Produkt nie jest przeznaczony do wód gruntowych.
1Wymagana moc wymiennika w kW
2Temperatury zasilania i powrotu po stronie pierwotnej i wtórnej
3Rodzaj medium – woda, a jeśli glikol, to jego rodzaj i stężenie
4Dopuszczalne opory przepływu po obu stronach
Czyszczenie. Kołnierze ułatwiają odłączenie wymiennika do płukania chemicznego. Zawory odcinające po obu stronach skracają tę operację do minimum. Regularne usuwanie kamienia chroni przed spadkiem wydajności i rozszczelnieniem.
Media. Tylko układy ciecz–ciecz. Klasycznym zastosowaniem jest woda lub woda z glikolem. Wymiennik nie jest przeznaczony do gazów, F-gazów i freonów ani do wody nieuzdatnionej, głębinowej, deszczowej, rzecznej, słonej i demineralizowanej. Nie służy też do ogrzewania basenów.
Dlaczego nie ma modelu DN65 z większą liczbą płyt?
Tak zaprojektowano serię Fa-210: kołnierze DN65 mają modele do 108 płyt, a od 120 płyt stosowane są większe kołnierze DN80, dopasowane do większych pakietów.
Potrzebuję więcej niż 22,68 m² – co wybrać?
Następny jest Fa-210-120 z kołnierzami DN80 (3") i powierzchnią 25,20 m². Największy model serii, Fa-210-156, ma 32,76 m².
Ile miejsca potrzeba na montaż?
Sam pakiet ma 319 × 736 × 275 mm, a podstawa z nóżkami ma 358 mm szerokości. Kołnierze wystają z przodu i z tyłu, więc zaplanuj też miejsce na przeciwkołnierze i swobodny dostęp do śrub z obu stron.
Potrzebuję więcej informacji
Prześlij nam parametry instalacji. Sprawdzimy, czy 108 płyt wystarczy, czy lepiej sięgnąć po większy model.
