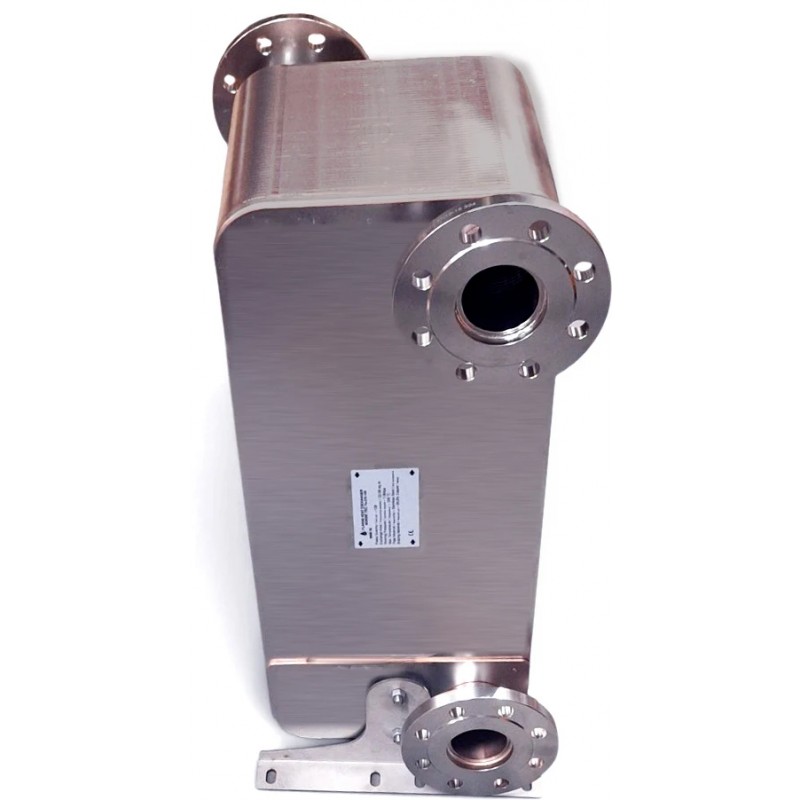

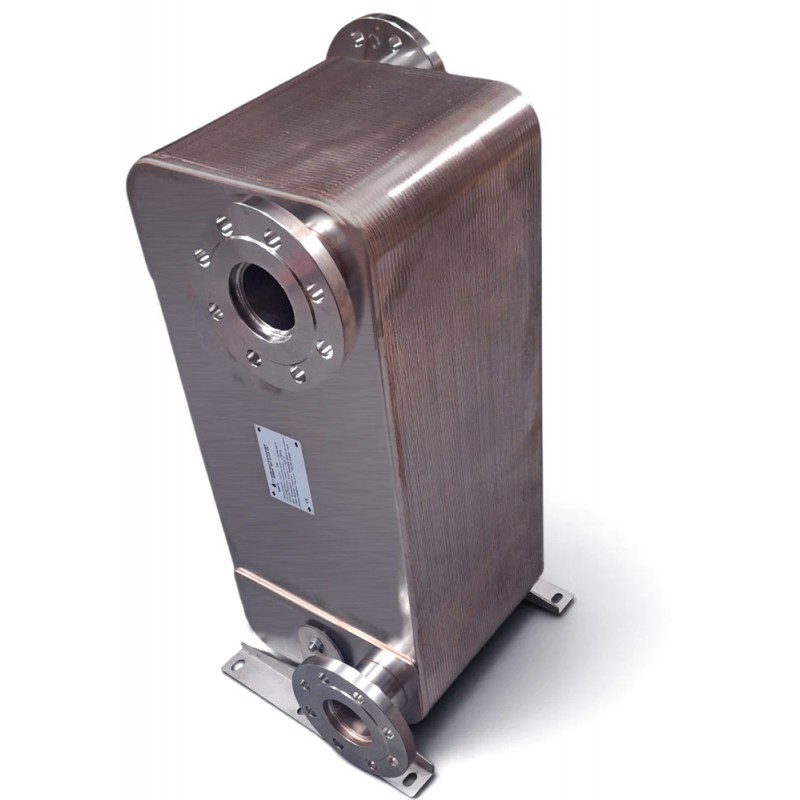

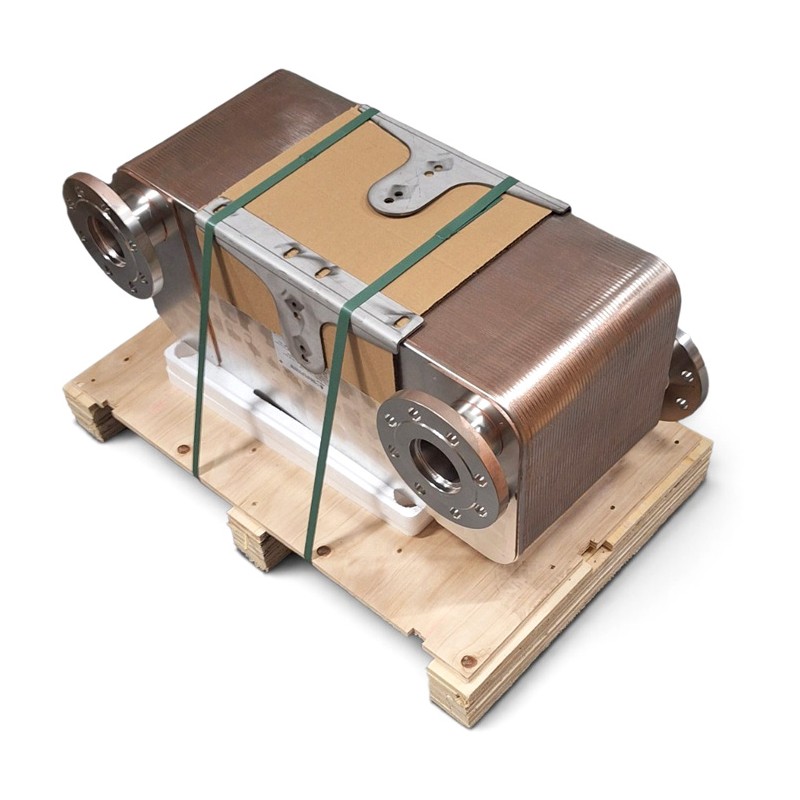

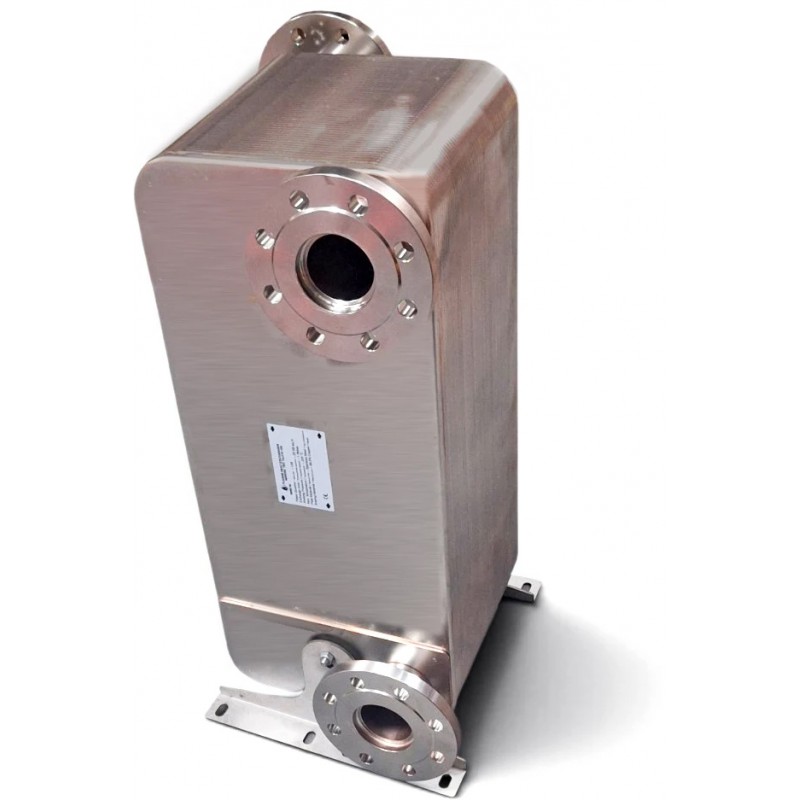

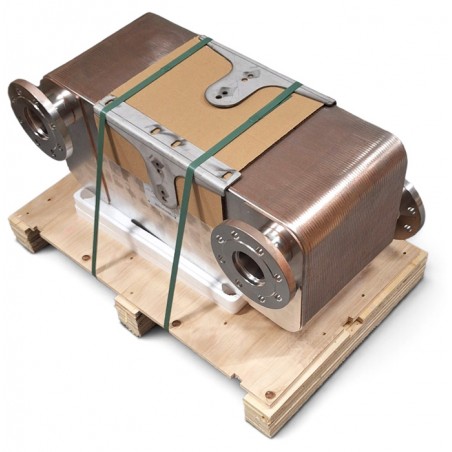

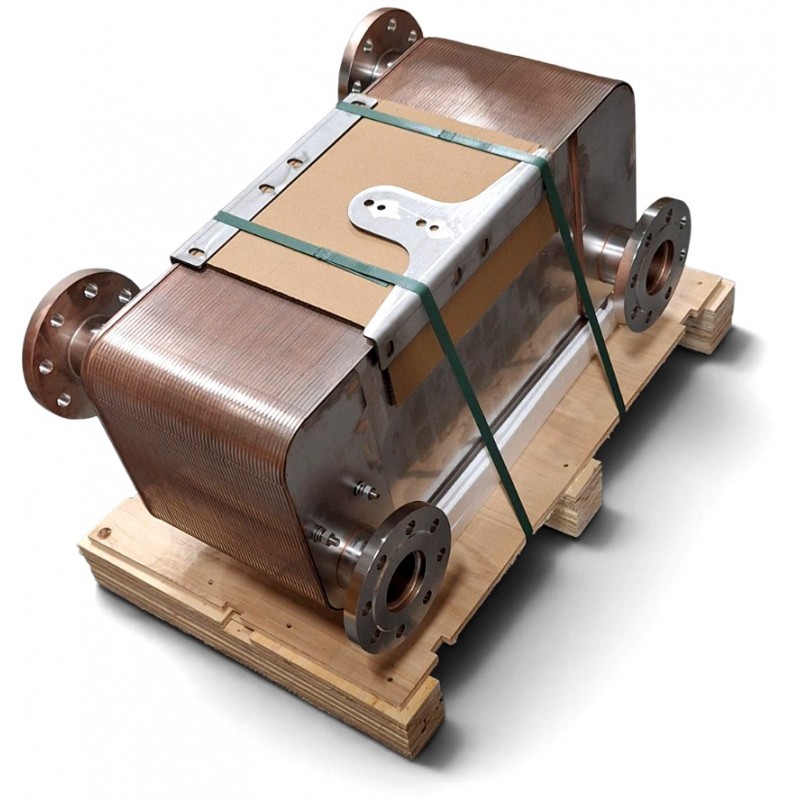

Wymiennik ciepła 80-płytowy Nordic Tec z przyłączem typu kołnierzowego czyli z flanszą w rozmiarze DN65. Poniżej szczegóły:
Zdjęcia poglądowe - mogą prezentować wymiennik o zbliżonej liczbie płyt. Opis techniczny jest wiążący.
☑️✅ Skontaktuj się z nami - przedstawimy ofertę wraz ze szczegółami dostawy.
Nordic Tec · seria Fa-210
Lutowany wymiennik płytowy z flanszami zamiast gwintów. Montuje się go bezpośrednio do armatury i rurociągów kołnierzowych w dużych kotłowniach, węzłach cieplnych i instalacjach przemysłowych.
EN 1092-1 typ 01 PN10/PN16 stal 316 nóżki w zestawiezgodność z dyrektywą PED
Flansze DN65
Pełny przekrój bez redukcji
Cztery flansze 2,5" pasują do typowej armatury kołnierzowej. Nie potrzebujesz redukcji ani przejść gwintowanych, które zwiększają opory hydrauliczne i ryzyko nieszczelności.
2 + 2
Przyłącza dwustronne
Dwa kołnierze na płycie przedniej (F2, F4) i dwa na tylnej (Q1, Q3). Każdy obieg podłączasz z innej strony, co porządkuje rurociągi w kotłowni.
16,80 m²
Duża powierzchnia wymiany
80 karbowanych płyt po 0,210 m² wywołuje przepływ turbulentny. Daje to wydajną wymianę ciepła przy stosunkowo niskich oporach hydraulicznych. Model z 80 płytami ma o 25% większą powierzchnię wymiany niż poprzedni rozmiar Fa-210-64, przy tych samych przyłączach DN65.
| Liczba płyt | 80 |
|---|---|
| Przyłącza | 4 × kołnierz DN65 (2,5"), EN 1092-1 typ 01, PN10/PN16 |
| Powierzchnia wymiany | 16,80 m² (0,210 m² / płytę) |
| Przepływ nominalny | 120 m³/h |
| Ciśnienie robocze / próbne | 10 bar / 20 bar |
| Zakres temperatur | -190 / +225 °C |
| Materiał płyt | stal nierdzewna 304 lub 316, grubość 0,4 mm |
| Lut | miedź 99,9% Cu, lutowanie w piecu próżniowym |
| Podłączenie | przeciwprądowe |
| Wymiary (szer. × wys.) | 319 × 736 mm, podstawa z nóżkami 358 mm |
| Rozstaw przyłączy | 188 × 603 mm |
| Głębokość | 207 mm (±3 mm) |

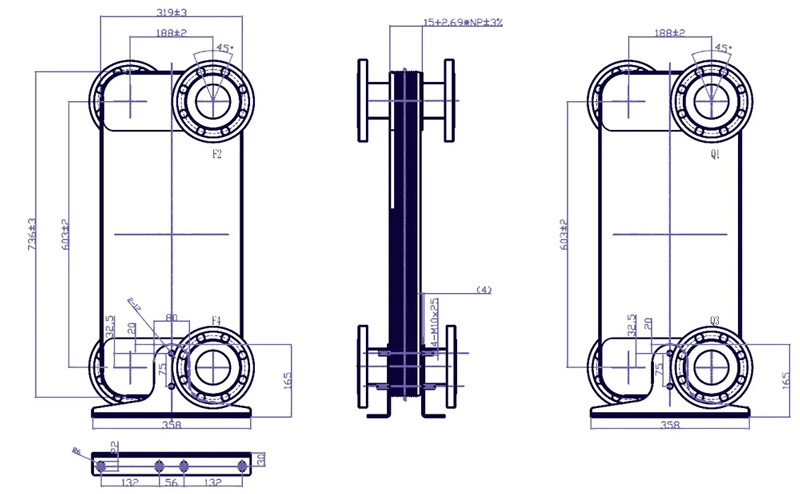

Wymiary w mm. F2/F4 – przyłącza z przodu, Q1/Q3 – z tyłu. Głębokość zależy od liczby płyt (NP).
✓ Węzły cieplne i rozdzielenie obiegów c.o. w dużych budynkach
✓ Kotłownie obiektów mieszkalnych, komercyjnych i przemysłowych
✓ Przygotowanie c.w.u. przy dużym zapotrzebowaniu
✓ Media woda–woda lub woda z dodatkiem glikolu
1Zaplanuj miejsce z dostępem z obu stron. Przyłącza są z przodu i z tyłu, więc wymiennik nie stanie przy ścianie tak jak gwintowany model serii Ba.
2Ustaw wymiennik na nóżkach na równej posadzce lub fundamencie.
3Podłącz obiegi przeciwprądowo przez przeciwkołnierze DN65 wg EN 1092-1, z uszczelkami i śrubami dobranymi do PN16.
4Dodaj filtr i zawory odcinające, aby łatwo czyścić wymiennik z kamienia i osadów.
Modele do 108 płyt mają kołnierze DN65, a od Fa-210-120 w górę kołnierze DN80 (3").
| Model | Płyty | Przyłącze | Powierzchnia | Głębokość |
|---|---|---|---|---|
| Fa-210-64 | 64 | DN65 | 13,44 m² | 168 mm |
| Fa-210-80 ◀ | 80 | DN65 | 16,80 m² | 207 mm |
| Fa-210-94 | 94 | DN65 | 19,74 m² | 240 mm |
| Fa-210-108 | 108 | DN65 | 22,68 m² | 275 mm |
| Fa-210-120 | 120 | DN80 | 25,20 m² | 303 mm |
| Fa-210-132 | 132 | DN80 | 27,72 m² | 332 mm |
| Fa-210-144 | 144 | DN80 | 30,24 m² | 361 mm |
| Fa-210-156 | 156 | DN80 | 32,76 m² | 390 mm |
Zanim zamówisz – ważne ograniczenia
• Tylko układy ciecz–ciecz: wymiennik nie jest przeznaczony do gazów, F-gazów ani freonów.
• Bez mediów agresywnych dla stali i miedzi, m.in. wody nieuzdatnionej, głębinowej, deszczowej, rzecznej, słonej, wody solonej, demineralizowanej i wody z chemią basenową.
• Fa-210 nie służy do używania w technice basenowej.
• Przy bezwładnych źródłach ciepła (np. kominek z płaszczem wodnym) zbyt mały wymiennik grozi przegrzaniem instalacji. W razie wątpliwości poproś nas o dobór.
Czym różni się Fa-210 od wymienników serii Ba?
Zasada działania jest identyczna. Fa-210 ma kołnierze zamiast gwintów i przyłącza po obu stronach, a przy tym jest największą serią Nordic Tec.
Jakie kołnierze pasują do Fa-210-80?
Przeciwkołnierze DN65 wg EN 1092-1 o ciśnieniu nominalnym PN10 lub PN16 – płaskie (typ 01) lub z szyjką (typ 11), oba mają te same wymiary przyłączeniowe.
Co oznacza symbol Fa-210-80?
„Fa” to stalowy wymiennik płytowy z przyłączami kołnierzowymi, „210” – 0,210 m² powierzchni wymiany jednej płyty, „80” – liczba płyt.
