Nordic Tec · pierwszy model z kołnierzami DN80

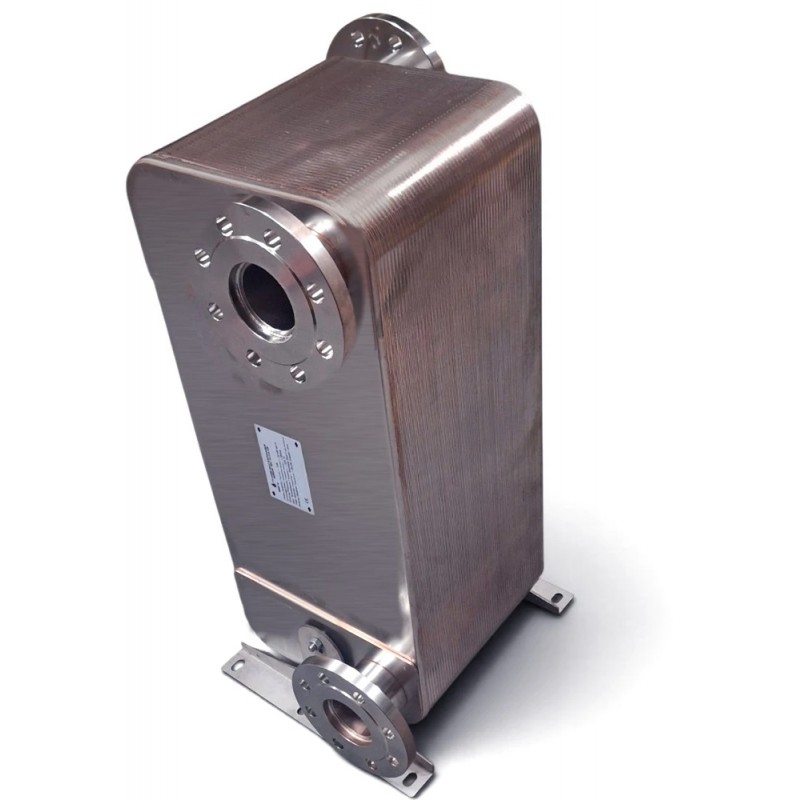

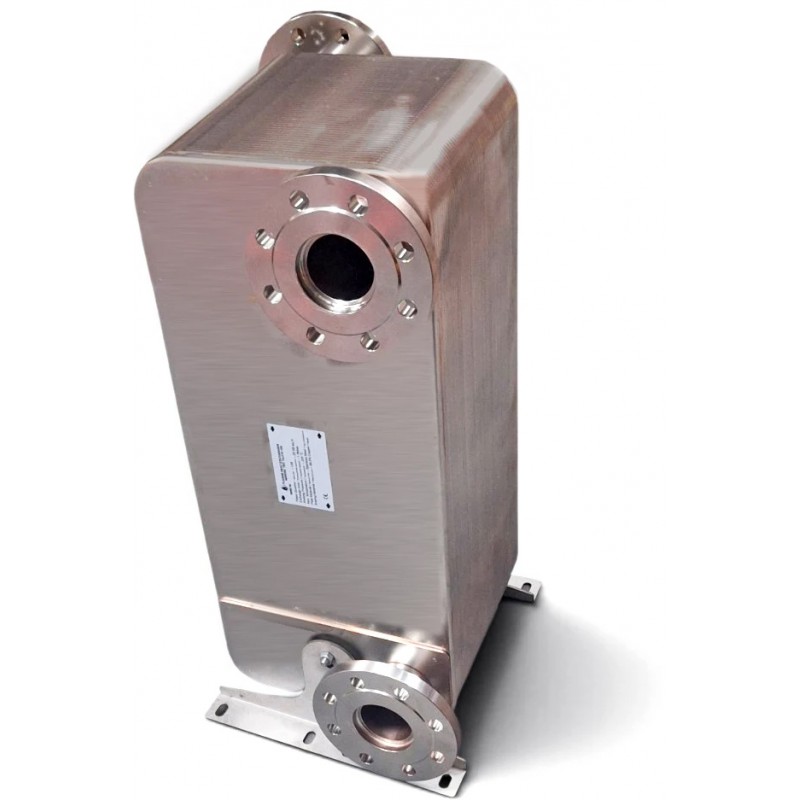

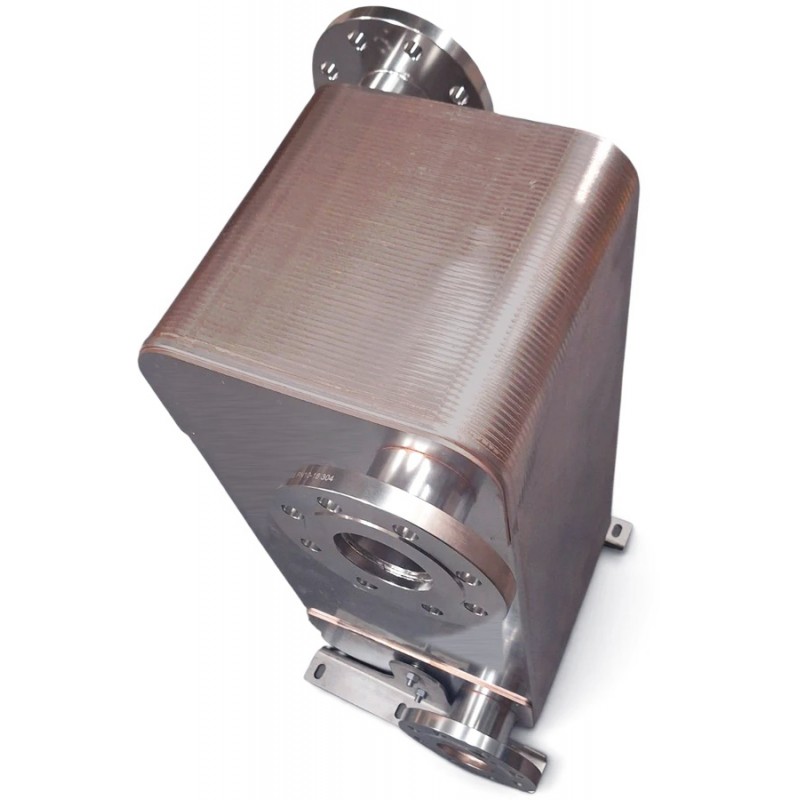

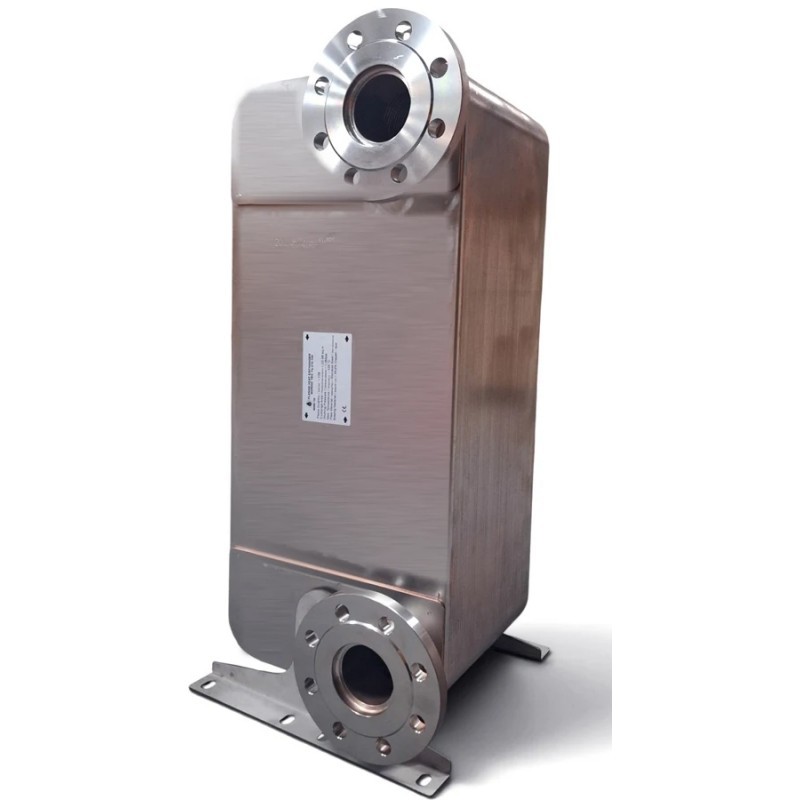

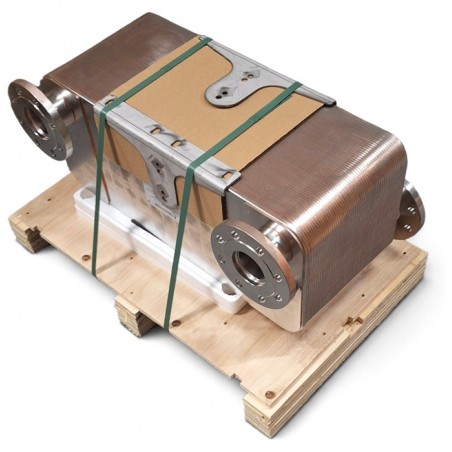

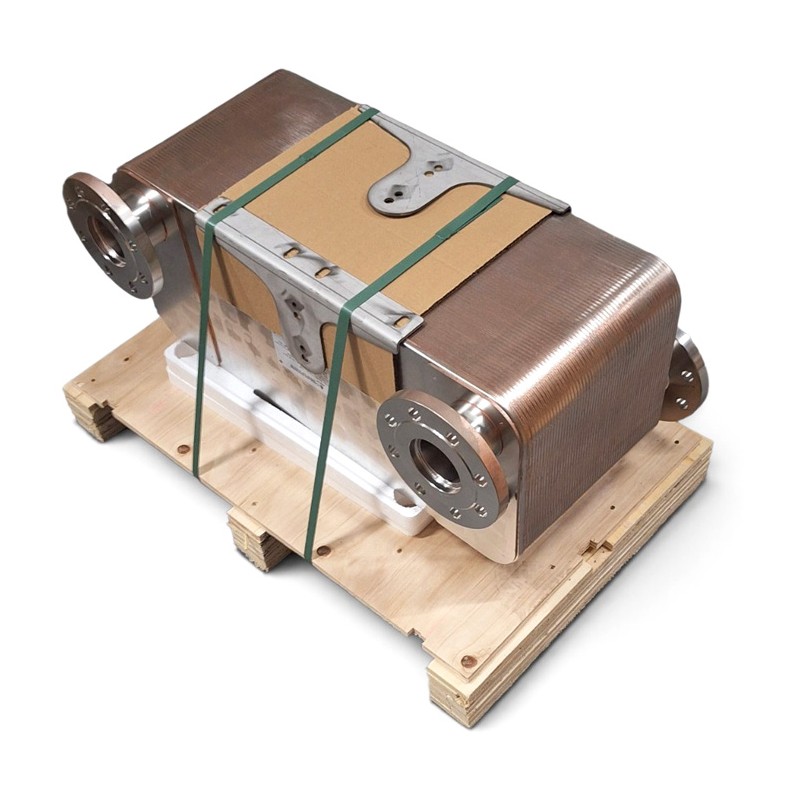

Fa-210-120 – wymiennik płytowy z flanszami 3" DN80 i powierzchnią 25,20 m²
Od tego modelu seria Fa-210 przechodzi na kołnierze DN80. Większy przekrój przyłączy i 120 płyt to wybór dla instalacji, w których rurociągi DN65 przestają wystarczać, a zapotrzebowanie na ciepło wymaga już przemysłowej skali.
DN80kołnierze 3" PN10/PN16
25,20 m²powierzchnia wymiany ciepła
120płyt ze stali nierdzewnej
303 mmgłębokość pakietu
Flansza DN65 czy DN80 – co się zmienia?
Wymiennik Fa-210-120 ma 120 płyt, ale także większe przyłącze niż modele z tej samej serii, ale z mniejszą ilością płyt. Korpus i wysokość wymiennika są w całej serii takie same, jako opierają się na tej samej wielkości płycie. Różnica dotyczy rozmiaru kołnierzy (tj. flansz przyłączeniowych) i liczby płyt – a więc tego, jak duży przepływ i jaką moc obsłuży instalacja.
Poniżej porównanie wymiennika Fa-210-108 (o 1 rozmiar mniejszego) oraz Fa-210-210, które dotyczy ta oferta:
|
Fa-210-108 (DN65) |
Fa-210-120 (DN80) |
| Kołnierze |
2,5" DN65 |
3" DN80 |
| Średnica zewnętrzna kołnierza |
185 mm |
200 mm |
| Średnica podziałowa otworów śrub |
145 mm |
160 mm |
| Liczba płyt |
108 |
120 |
| Powierzchnia wymiany |
22,68 m² |
25,20 m² (+11%) |
| Głębokość pakietu |
275 mm |
303 mm |
Dla jakich instalacji jest Fa-210-120
01
Kotłownie z rurociągami DN80. Jeśli główne przewody kotłowni mają średnicę 3", wymiennik z kołnierzami DN80 łączy się z nimi bez zwężania przekroju i bez dodatkowych strat ciśnienia na redukcjach.
02
Węzły cieplne osiedli i dużych budynków. Rozdzielenie obiegu sieci ciepłowniczej od instalacji budynku przy dużym przepływie – np. w budynkach wielorodzinnych, biurowcach, szpitalach czy halach.
03
Procesy przemysłowe i odzysk ciepła. Oddzielenie obiegu technologicznego od grzewczego, chłodzenie lub odzysk ciepła odpadowego – wszędzie tam, gdzie media to woda, woda z glikolem itp.
Parametry wymiennika Fa-210-120
| Przyłącza |
4 × kołnierz DN80 (3"), EN 1092-1 typ 01, PN10/PN16 |
| Rozmieszczenie przyłączy |
dwustronne: F2, F4 z przodu · Q1, Q3 z tyłu |
| Liczba płyt |
120 (grubość 0,4 mm) |
| Powierzchnia wymiany |
25,20 m² (0,210 m² / płytę) |
| Przepływ nominalny |
120 m³/h |
| Ciśnienie robocze / próbne |
10 bar / 20 bar |
| Zakres temperatur |
-190 / +225 °C |
| Materiały |
płyty ze stali nierdzewnej 316, lut miedziany 99,9% Cu (lutowanie próżniowe)
flansze przyłączeniowe z S304 |
| Układ przepływu |
przeciwprądowy |
| Gabaryty |
319 × 736 mm, głębokość pakietu 303 mm (±3 mm), podstawa z nóżkami 358 mm |
| Rozstaw przyłączy |
188 × 603 mm |

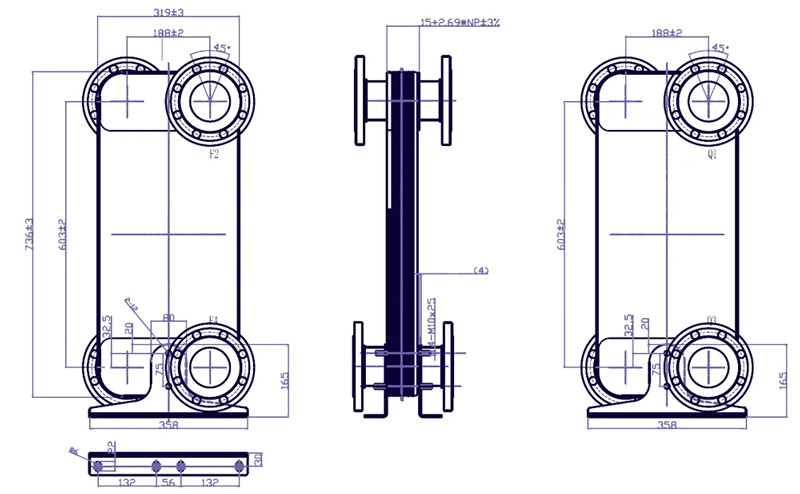

Wymiary w mm – wariant z kołnierzami DN80. Dla 120 płyt (NP = 120) głębokość pakietu wynosi 303 mm.
Co przygotować do montażu
■ 4 przeciwkołnierze DN80 wg EN 1092-1, PN10 lub PN16
■ uszczelki płaskie DN80 i komplety śrub z nakrętkami
■ zawory odcinające i filtr po stronie obu obiegów
■ równe podłoże lub fundament pod nóżki (w zestawie)
Warunki pracy – o czym pamiętać
Fa-210-120 pracuje wyłącznie w układach ciecz–ciecz. Nie jest przeznaczony do gazów, F-gazów i freonów ani do mediów agresywnych dla stali i miedzi – wody nieuzdatnionej, głębinowej, deszczowej, rzecznej, słonej czy demineralizowanej. Nie stosuje się go w technice basenowej, gdzie powinno się używać wymienników basenowych (tj. rurowych).
Pytania o Fa-210-120
Czy mogę podłączyć Fa-210-120 do instalacji z rurami DN65?
Technicznie tak – przez zwężki kołnierzowe DN80/DN65. Jeśli jednak cała instalacja ma przekrój DN65, zwykle lepiej sprawdza się Fa-210-108, który ma kołnierze DN65 i nie wymaga redukcji. Pod warunkiem, że weźmiemy pod uwagę jego inne uwarunkowania, szczególnie powierzchnię wymiany ciepła.
Czym różni się kołnierz DN80 od DN65?
Kołnierz DN80 ma średnicę zewnętrzną 200 mm i otwory śrub na średnicy 160 mm (DN65: 185 i 145 mm). Większy otwór przepływowy obniża prędkość medium i opory na przyłączach.
Jaki jest kolejny model w serii?
Fa-210-132 ze 132 płytami i powierzchnią 27,72 m², także z kołnierzami DN80. Największy model, Fa-210-156, ma 32,76 m².
Potrzebujesz oferty na ten lub podobny model
Prześlij nam moc, temperatury i przepływy – sprawdzimy, czy Fa-210-120 będzie właściwym wyborem.
