Gwinty rurowe są powszechnie stosowane w instalacjach hydraulicznych, gazowych oraz przemysłowych - ale na świecie występują różne standardy gwintów. Stąd gwint 1 cal w USA może się różnić np. od gwintu 1 cal w Europie - i co za tym idzie urządzenia hydrauliczne z tych krajów mogą być ze sobą pod tym względem niekompatybilne. W Europie powszechnie stosuje się standard gwintów BSP i gdy nie podaje się rodzaju gwintu, a jedynie rozmiar (np. 1", 1 1/4", 3/4" itp). to zapewne chodzi o rozmiar gwintu w odniesieniu do standardu BSP. Jednak w USA, Kanadzie i poza Europą często to gwint NPT jest najpopularniejszy. Nie oznacza to, że NPT jest w ogóle niespotykany w Europie, choć jest dużo rzadszy. Ma określone zastosowania.
Z artykułu dowiesz się czym dokładnie jest gwint NPT i czym różni się od innych typów gwintów rurowych? W tym artykule wyjaśniamy gdzie się go stosuje oraz jakie ma cechy charakterystyczne.

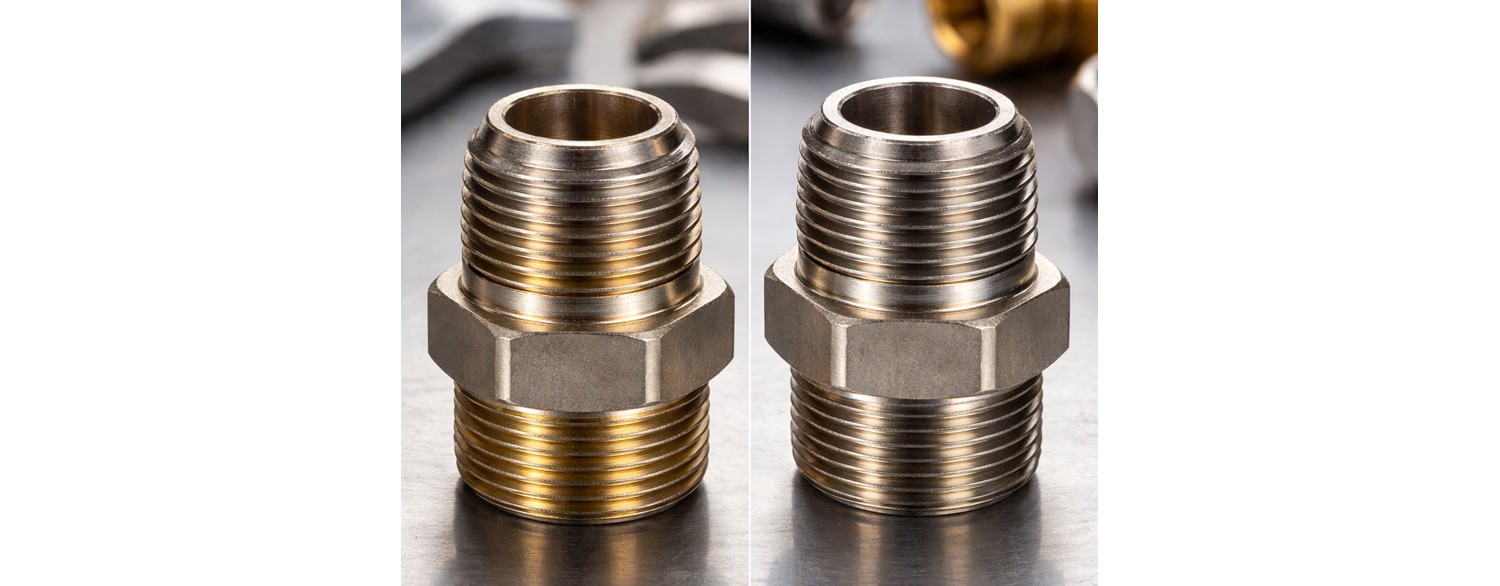

Gwint NPT (National Pipe Thread) to standard gwintów rurowych stosowany głównie w Stanach Zjednoczonych, Kanadzie oraz w krajach korzystających z amerykańskich norm technicznych. Jest to gwint stożkowy, co oznacza, że jego średnica zmniejsza się wzdłuż długości gwintu.
Dzięki stożkowemu kształtowi gwint NPT podczas dokręcania tworzy bardzo szczelne połączenie. Uszczelnienie powstaje poprzez dociśnięcie powierzchni gwintów do siebie. W praktyce często dodatkowo stosuje się taśmę teflonową (PTFE) lub specjalne pasty uszczelniające.

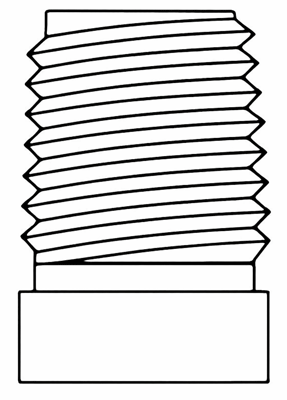

Najważniejszą cechą gwintu NPT jest jego stożkowa konstrukcja. Stożek ma nachylenie 1:16, co oznacza, że średnica gwintu zmienia się o 1 jednostkę na każde 16 jednostek długości. Proste rozróżnienie, choć pod względem struktury stożkowej może przypominać lekko pod-wariant gwintu BSP, czyli stożkowy BSPT (nadal nie będąc z nim jednak kompatybilnym).
Gwint NPT posiada również charakterystyczny kąt zarysu gwintu wynoszący 60°. Dzięki temu dobrze współpracuje z elementami wykonanymi według tego samego standardu. W przeciwieństwie do europejskich gwintów rurowych, uszczelnienie nie odbywa się na powierzchni czołowej, lecz bezpośrednio na gwincie.
Warto również wiedzieć, że gwinty NPT występują w różnych rozmiarach, takich jak 1/4", 3/8", 1/2", 3/4" czy 1". Rozmiary te odnoszą się do nominalnej średnicy rury, a nie do rzeczywistej średnicy gwintu.
☑️✅ System nazewnictwa rozmiarów gwintów NPT jest więc calowy - taki sam jak w przypadku BSP. Dlatego należy pamiętać, że to samo. Gwint 3/4 cala NPT i gwint 3/4 cala BSP nie będą ze sobą współgrać.
Tabelę gwintów NPT znajdziesz poniżej, prezentuje ona dokładne wymiary gwintów tego standardu, wraz z wyjaśnieniami pod tabelą.
| Rozmiar gwintu NPT |
Średnica zewnętrzna gwintu (mm) |
Liczba zwojów na cal (TPI) |
Skok gwintu (mm) |
|---|---|---|---|
| 1/16" NPT | 7.90 | 27 | 0.94 |
| 1/8" NPT | 10.29 | 27 | 0.94 |
| 1/4" NPT | 13.62 | 18 | 1.41 |
| 3/8" NPT | 17.06 | 18 | 1.41 |
| 1/2" NPT | 21.34 | 14 | 1.81 |
| 3/4" NPT | 26.67 | 14 | 1.81 |
| 1" NPT | 33.40 | 11.5 | 2.21 |
| 1 1/4" NPT | 42.16 | 11.5 | 2.21 |
| 1 1/2" NPT | 48.26 | 11.5 | 2.21 |
| 2" NPT | 60.33 | 11.5 | 2.21 |
Wyjaśnienia:
Gwint NPT często bywa mylony z innymi standardami gwintów rurowych, zwłaszcza z gwintem BSP stosowanym w Europie. Różnice między nimi są jednak istotne.
Gwint BSP (British Standard Pipe) występuje w dwóch wariantach: BSPP (gwint prosty) oraz BSPT (gwint stożkowy). Chociaż gwint BSPT jest również stożkowy, jego geometria jest inna niż w przypadku NPT. Różni się m.in. kątem zarysu gwintu, który wynosi 55°. Stąd można próbować - ale napotkamy na problemy z uszczelnieniem.
Z tego powodu elementy z gwintem NPT nie powinny być łączone z elementami BSP. Choć czasami da się je mechanicznie skręcić, połączenie takie nie będzie w pełni szczelne i może prowadzić do przecieków.
Gwint NPT jest bardzo szeroko wykorzystywany w instalacjach przemysłowych i technicznych. Najczęściej spotyka się go w:
Ze względu na popularność amerykańskich urządzeń technicznych gwint NPT pojawia się także w wielu produktach importowanych do Europy, np. w lampach UV do wody do domu pochodzących z rynku amerykańskiego (europejscy producenci stosują raczej BSP), czy specjalistycznych filtrach.
Rozpoznanie gwintu NPT może być trudne, szczególnie gdy porównujemy go z innymi gwintami rurowymi. Istnieje jednak kilka cech, które pomagają w identyfikacji.
Po pierwsze, gwint NPT jest wyraźnie stożkowy. Oznacza to, że jego średnica stopniowo się zmniejsza. Po drugie, ma kąt zarysu gwintu 60°. Po trzecie, najczęściej oznaczany jest skrótem NPT na dokumentacji technicznej lub na opakowaniu elementu - o ile jakąś dokumentację posiadamy.
W profesjonalnych zastosowaniach do identyfikacji gwintów wykorzystuje się specjalne sprawdziany gwintów oraz przyrządy pomiarowe.
Stożkowa konstrukcja gwintu NPT sprawia, że podczas dokręcania elementów gwinty bardzo mocno się do siebie dociskają. W efekcie powstaje połączenie o wysokiej szczelności.
Dodatkowe zastosowanie taśmy teflonowej lub pasty uszczelniającej wypełnia mikroszczeliny pomiędzy gwintami. Dzięki temu połączenie jest odporne na przecieki nawet przy wysokim ciśnieniu.
Z tego powodu gwint NPT jest często stosowany w instalacjach wymagających niezawodności oraz trwałości połączeń - i z tego powodu z czasem wyparł pochodzący z wielkiej Brytanii standard BSP na terenie USA.
Gwint NPT to jeden z najważniejszych standardów gwintów rurowych stosowanych w technice. Jego stożkowa konstrukcja pozwala na uzyskanie bardzo szczelnych połączeń, co czyni go popularnym rozwiązaniem w instalacjach wodnych, gazowych i przemysłowych.
Choć w Europie częściej stosuje się gwinty BSP, gwint NPT nadal pojawia się w wielu urządzeniach importowanych z Ameryki Północnej. Dlatego znajomość jego cech oraz różnic względem innych standardów jest bardzo przydatna podczas montażu i serwisowania instalacji. Oprócz tego warto pamiętać, że występują także inne, rzadsze standardy przeznaczone do konkretnych zastosowań, np. gazowych, typu gwinty SAE (również amerykańskiego pochodzenia).
