Gwinty są jednym z najczęściej stosowanych sposobów łączenia elementów w technice, instalacjach hydraulicznych, przemyśle oraz mechanice. Jest wiele standardów gwintów (np. BSP, NPT czy SAE). Jednym z najważniejszych parametrów gwintu jest jego skok. Wiele osób spotyka się z tym pojęciem przy okazji montażu śrub, złączek czy elementów instalacyjnych, jednak nie zawsze wie dokładnie, co ono oznacza. W tym artykule wyjaśniamy, czym jest skok gwintu, jak się go mierzy oraz dlaczego ma tak duże znaczenie w praktyce.
Skok gwintu to odległość pomiędzy dwoma sąsiednimi zwojami gwintu, mierzona równolegle do osi śruby lub rury. Innymi słowy, jest to dystans, o jaki przesuwa się śruba podczas jednego pełnego obrotu w gwincie.
Parametr ten ma kluczowe znaczenie dla prawidłowego dopasowania elementów gwintowanych. Jeśli dwa elementy mają różny skok gwintu, może być utrudnione ich połączeniu ze sobą
Skok gwintu określa więc, jak gęsto rozmieszczone są zwoje gwintu na danym elemencie.

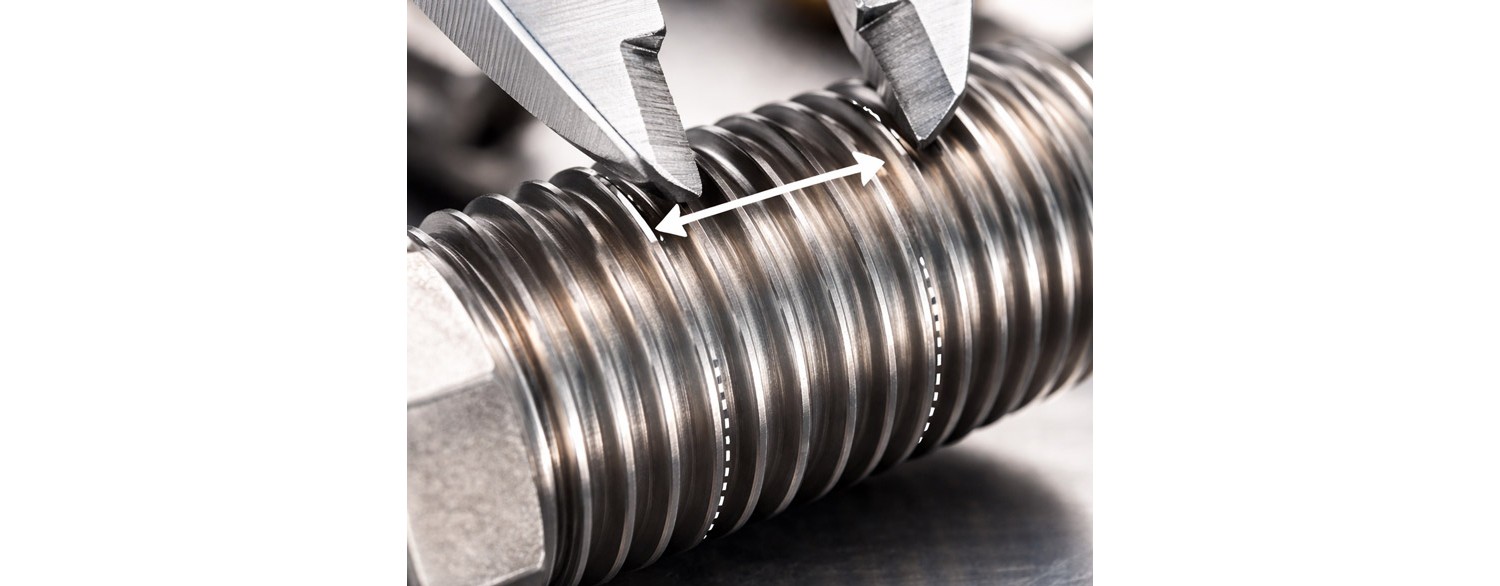

Skok gwintu można określić na kilka sposobów. Najprostszą metodą jest pomiar odległości pomiędzy dwoma kolejnymi wierzchołkami gwintu przy użyciu suwmiarki lub specjalnego przyrządu zwanego grzebieniem do gwintów.
W przypadku gwintów metrycznych skok podawany jest bezpośrednio w milimetrach. Przykładowo gwint M10 może mieć skok 1,5 mm, co oznacza, że odległość pomiędzy kolejnymi zwojami wynosi właśnie 1,5 mm.
W systemach anglosaskich, takich jak gwinty calowe BSP, zamiast skoku często podaje się liczbę zwojów na cal. Parametr ten oznacza się skrótem TPI (Threads Per Inch).
Dostępne
Obecnie brak na stanie
W gwintach metrycznych skok gwintu jest jednym z podstawowych parametrów opisujących dany gwint. Oznaczenie gwintu składa się zazwyczaj z litery M oraz średnicy gwintu w milimetrach.
Na przykład oznaczenie M12 oznacza gwint o średnicy 12 mm. W standardowej wersji gwint M12 ma skok 1,75 mm, choć w niektórych zastosowaniach występują również gwinty drobnozwojne o mniejszym skoku.
Gwinty o mniejszym skoku pozwalają na bardziej precyzyjne regulowanie połączenia oraz często zapewniają większą wytrzymałość na samoczynne odkręcanie.
W instalacjach hydraulicznych bardzo często stosuje się gwinty rurowe, takie jak BSP lub NPT. W Europie zdecydowanie dominujący jest BPS. W tych systemach skok gwintu najczęściej określany jest poprzez liczbę zwojów na cal (TPI).
Na przykład gwint 1/2" NPT ma 14 zwojów na cal. Oznacza to, że na długości jednego cala znajduje się 14 zwojów gwintu.
W praktyce oznacza to również określoną odległość pomiędzy kolejnymi zwojami, jednak w dokumentacji technicznej częściej spotyka się właśnie wartość TPI.
Skok gwintu ma po prostu znaczenie dla funkcjonowania połączeń gwintowanych - czyli ich szczelności. Przede wszystkim decyduje o tym, czy dwa elementy będą do siebie pasować.
Jeżeli skok gwintu jest niezgodny, elementy nie będą mogły zostać prawidłowo skręcone, a próba ich połączenia może doprowadzić - czasem nawet do uszkodzenia gwintu.
Skok gwintu wpływa również na:
szybkość wkręcania elementu
siłę docisku w połączeniu
odporność na samoczynne odkręcanie
precyzję regulacji
Dlatego w wielu zastosowaniach technicznych dobór odpowiedniego skoku gwintu jest bardzo istotny.
Rozpoznanie skoku gwintu może być konieczne podczas naprawy urządzeń, wymiany złączek lub dopasowania elementów instalacyjnych.
Najczęściej wykorzystuje się do tego specjalne sprawdziany gwintów, które pozwalają szybko dopasować odpowiedni skok. W warunkach warsztatowych można również zmierzyć odległość pomiędzy kilkoma zwojami i podzielić wynik przez ich liczbę.
Dzięki temu można określić przybliżony skok gwintu i dobrać odpowiedni element.
Skok gwintu to jeden z podstawowych parametrów opisujących każdy gwint. Określa on odległość pomiędzy kolejnymi zwojami gwintu i decyduje o tym, jak elementy gwintowane będą ze sobą współpracować.
Znajomość skoku gwintu jest szczególnie ważna w mechanice, hydraulice oraz podczas montażu instalacji technicznych. Dzięki prawidłowemu doborowi tego parametru możliwe jest uzyskanie trwałego, szczelnego i bezpiecznego połączenia, niezależnie czy podłączasz zawór, pompę, grupę pomową, wymiennik ciepła, sprzęgło hydrauliczne - czy też zwykłą złączkę.
