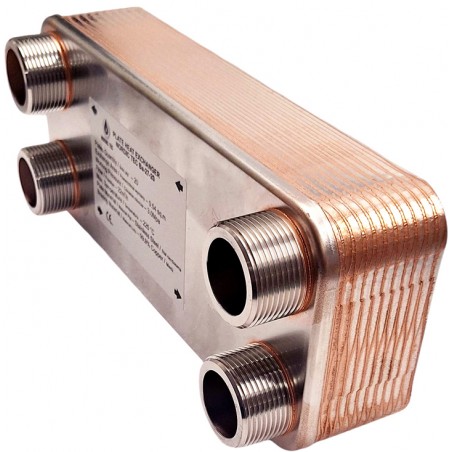

Wymiennik 20 płytowy na 1 1/4 cala Nordic Tec Ba-27-20 - przyłącza 4x 5/4", 20 płyt
Wymiennik płytowy (20 płyt) z przyłączem 1 1/4" / 5/4"
Szczegóły techniczne - wymiennik ciepła Ba-27-20:
- Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
- Moc grzewcza - od 15 do 40 kW w zależności od temperatury zasilania
- Przyłącza: 4x 5/4" / DN 32
- Ciśnienie robocze - do 30 bar
Ciśnienie testowe - 45-60 bar
- Maksymalna temperatura pracy: do +230°C
- Przepływ nominalny - 12 m3/h
- Powierzchnia wymiany ciepła - 0,540 m²

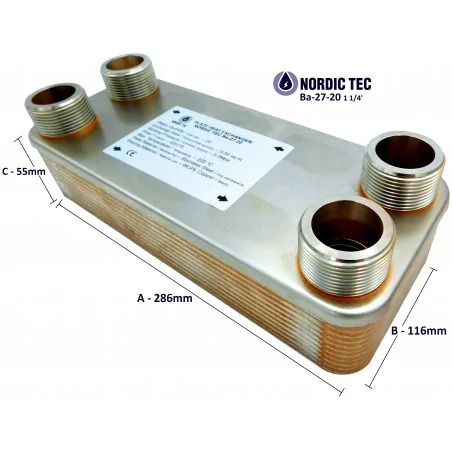

Wymiary:
Długość (A) - 286 mm
Szerokość (B) - 116 mm
Grubość (F) - 55 mm
Rozstaw przyłączy (C) - 234 mm
Rozstaw przyłączy (D) - 63 mm
Zastosowanie wymienników ciepła z większym króćcem przyłączeniowym - 1 1/4" - co daje:
Wymiennik ciepła 1 1/4" 20 płytowy pod względem konstrukcji wyróżnia się dużą średnicą przyłączy w stosunku do powierzchni wymiany grzewczej, przez co może być predestynowany do układów, które wymagają większych przepływów z możliwie mniejszymi oporami. Przykładem takich instalacji mogą być stare układy centralnego ogrzewania oparte na grubszych rurach, gdzie zamontowanie wymiennika 1-calowego oznaczało by znaczące zwężenie układu.
Wymiennik ciepła Ba-27-20 poza powyższym może pracować praktycznie z każdym tradycyjnym źródłem ciepła - może być to zarówno płaszcz wodny kominka, kocioł CO na tradycyjne paliwo (węgiel, drewno) oraz kocioł na paliwo nowocześniejszego typu - jak na przykład pracujący w układzie zamkniętym piec na pelet, czy kocioł kondensacyjny.
Z teoretycznego punktu widzenia wymiennik 5/4" mógłby pracować również z pompami ciepła - natomiast przeciwwskazaniem będzie tu niewystarczająca powierzchnia wymiany grzewczej, gdyż musimy pamiętać, że PC wymaga dość skrupulatnego doboru wymienników ciepła, aby mogła pracować wydajnie i na małym zużyciu energii. Kierowanie się jedynie wielkością przyłącza DN32 - nie zapewni prawidłowego doboru, tu należy przede wszystkim wziąć pod uwagę powierzchnię płyt.
